Размерения,фт 510 (546) х 85 х 24,3 (28,6) = 19 900 т

Водоизмещение,т нормальное 19 680 в полном грузу 22 720

Вооружениеорудия: 10 12-д/50 кал 16 4-Д/50 кал 4 3-д (зенитные) торпедные аппараты (18-д подводные) 2 бортовых 1 кормовой торпеды: 18 18-д 6 14-д (катерные)

Бронирование, д пояс 10-8-7-2,5 переборки 8-5-4 барбеты 9-5 башни 11 боевая рубка 11 сигнальная башня 3 переговорные трубы 5 палубы: главная 1,5-0,75 средняя 1,75 нижняя 3-1,5

Механизмытурбины Парсонса 25 000л.е., проектная скорость 21уз., 4 вала, фирмы «Харланд и Уолфф»

Котлы 18фирмы «Ярроу»

Запас топлива,т угля – 900/2 710; нефти – 790

Дальность плав.,мили 6 330 10-уз; 3 820 18,5-уз

Экипаж759 чел.

КонструкторыИ.Н.Муней, А.М.Уортингтон.

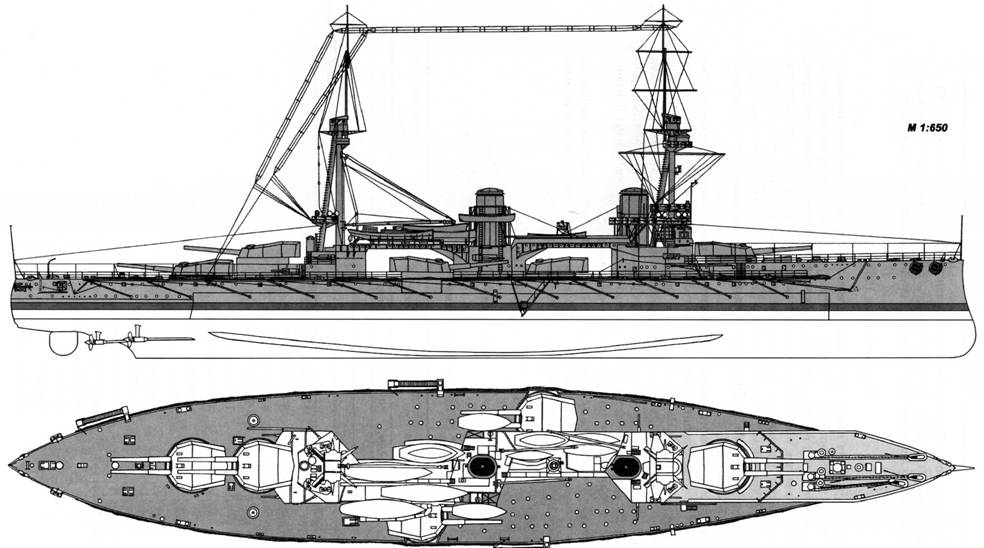

«Нептун». Внешний вид корабля по состоянию на 1911 г.

Особенности:

1) первый британский корабль, имеющий линейно-возвышенную башню;

2) первый дредноут, наводящий все большие орудия на цель с любого траверза;

3) офицерские каюты снова располагались в кормовой части, а матросские – в носовой.

После вступления в строй кораблей типа «Сен-Винсент» расположение орудий, которое было на первом «Дредноуте», уже не обеспечивало такой мощный бортовой залп, какой был возможен при размещении «все вдоль диаметральной плоскости». Так например, американский «Делавэр» мог вести сосредоточенный огонь из 10 орудий, а аргентинский «Морено» – из 12 орудий, расположенных линейно-возвышенно и эшелонированно. Было очевидно, что в будущем все главное вооружение должно быть способным стрелять с любого траверза. Чтобы обеспечить это требование, при проектировании «Нептуна» рассмотрели несколько вариантов.

Защитники системы Фишера-Гарда были против проблем, связанных с сильным воздействием дульных газов, которые повлияли на проект «Дредноута», но сейчас возможность увеличения длины корабля заставила вновь поднять этот вопрос. Однако размещение башен в диаметральной плоскости, могло значительно увеличить размеры корабля. Компромисс был достигнут тем, что бортовые башни «Дредноута» были расположены в шахматном порядке, отчего значи-тельно увеличился угол наведения на противоположный борт, а столь необходимое дополнительное пространство было получено в районе кормы за счет возвышения четвертой башни. Таким образом, около было сэкономлено 50-фт палубного пространства.

Вопрос об использовании возвышенных орудий не возникал. В наших башнях были оборудованы механические ограничители на предельных углах стрельбы, чтобы предотвратить повреждение надстроек. Так как воздействие дульных газов на надстройки было недопустимым, огонь из бортовых орудий по диаметральной плоскости был невозможен. Из-за ограничения угола наведения в нос могли стрелять только два орудия, в корму – четыре, а на траверз – все 10.

Противоминные пушки с крыш башен сняли. Все 16 4-д орудий разместили на трех надстройках. Катера укладывались на навесных мостиках, но была вероятность, что они пострадают во время боя и повредят пушки, поэтому носовой мостик убрали в начале Первой мировой войны. Кормовой навесной мостик расположили у правого борта, а носовой – у левого, чтобы они были как можно дальше от жерл бортовых орудий.

По сравнению с «Сен-Винсентом», длина увеличена на 10 фт, а ширина – на 1 фт, осадка уменьшена на 8-д. Фактическое водоизмещение «Нептуна» было впервые меньше, чем проектное, а нормальное водоизмещение – 19 680 т против проектных 19 900 т – как указано в «Реестре военно-морского флота» («Navy List»).

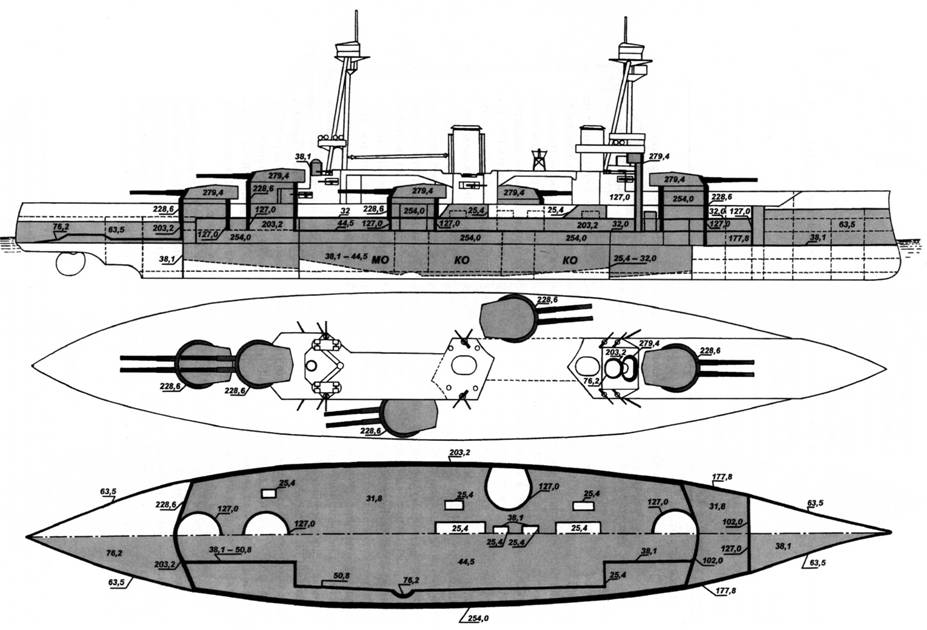

«Нептун». Схема распределения броневой защиты

Внутреннее расположение было сложнее, за счет дополнительных погребов боезапаса, требующихся для бортовых башен, и специального охлаждающего оборудования, необходимого для котлов.

Бронирование повторяло тип «Сен-Винсент», за исключением увеличения на полдюйма толщины броневого пояса в оконечностях, и дымовые трубы были покрыты 1-д обшивкой в том месте, где они проходили через главную палубу. До сих пор они были не защищенными от снарядных осколков, и существовал риск прожигания палуб, что могло предотвратить и даже тонкое покрытие. От сплошных переборок отказались в пользу водонепроницаемых дверей. Бортовая броня имела высоту пояса 9 фт 3 д над водой и на 4 фт 5 д ниже ватерлинии. При полной осадке уровень погружения увеличивался на 3 фт 3 д, тогда у «Нептуна» имелось 6 фт 8 д брони для обеспечения остойчивости, что было на 2 фт выше, чем на «Дредноуте». Огонь на противоположный борт приводил к значительной деформации палубы, которую нужно было усилить. Но, как и на цитадельных кораблях Барнаби, эти углы наведения предполагались для артиллерийской стрельбы только в бою.

«Нептун» был первым линкором, имеющим отдельные турбины экономичного хода, которые потребляли меньше топлива, когда корабль шел под паром на умеренных и небольших скоростях. Соотношение мощности и скорости при заднем ходе увеличивалось.

Средняя мощность 27 721 л.с. при восьмичасовом ходе позволяла развить скорость 21,78 уз и максимальную – 22,7 уз, рекордную для британского линкора. Потребление угля составляло 1,46 фунта на 1 л.с. в час.
