Восемь кораблей программы 1909 г. принадлежали к трем классам, из которых «Колоссус» и «Геркулес» были «полунептунами»; четыре корабля класса «Орион» были совершенно новым типом, а «Лайон» и «Принцесс Роял» вариантом «Ориона» для линейных крейсеров. Таким образом, в этом году было заложено восемь больших кораблей, что было самым большим пополнением нашего флота, когда-либо предпринимавшимся за период 12 лет.

Место постройки Заложен Спущен на воду Введен в строй Стоимость, ф.ст.

«Колоссус» «Скотте» 08.07.1909 09.04.1910 июль 1911 1 540 402

«Геркулес» «Палмерс» 30.07.1909 10.05.1910 август 1911 1 529 540 (орудия 131 700)

Размерения,фт 510 (546) х 85 х 25,3 (28,9) = 20 000 т (проектное)

Водоизмещение,т нормальное 20 225 в полном грузу 23 050

Вооружение орудия:10 12-д/50 кал 16 4-Д/50 кал 4 3-д торпедные аппараты (21-д подводные): 2 бортовых 1 кормовой торпеды: 18 21-д 6 14-д катерные

Бронирование,д пояс 11-8-7 переборки 10-8-5-4 барбеты 11-10-9-7-6-5-4 башни 11 пост управления артогнем 11 сигнальная башня 3 переговорные трубы 5 палубы: главная 1,5 средняя 1,75 нижняя 2,5-1,75 (на скосах 4-3)

Механизмытурбины Парсонса 25 000 л.с. проектная скорость 21уз., 4 вала, (от заводов-строителей)

Котлы 18: «Геркулес» – фирмы «Ярроу»; «Колоссус» – фирмы «Бабкок и Вилкокс»

Запас топливаугля – 900/2 900; нефти – 800

Дальность плав., мили 6 680 10-уз ходом 4 050 18,5-уз ходом

Экипаж755 чел.

КонструкторыИ.Н.Муней, А.М.Уортингтон.

«Колоссус». Внешний вид корабля по состоянию на 1911 г.

Особенности:

1) первые линкоры, имеющие 21-д торпедные аппараты;

2) противоминное вооружение в основном размещалось в носовой части корабля; I

3) вернулись к наличию только противоторпедной переборки в орудийных погребах;

4) небронированные носовая и кормовая части корабля.

Хотя номинально эти корабли являлись типом «Нептун», они имели отличия, которые позволяют выделить их в отдельный тип.

Имелись две причины, заставившие вернуться к одной мачте позади дымовой трубы:

1) кормовой пост управления огнем слишком часто подвергался задымлению;

2) радиотелеграфные антенны, привязанные канатами от высокой фок-мачты к

коротким шестам в корме, хорошо себя зарекомендовали.

Демонтаж треногой грот-мачты означал экономию 50 т веса, а каждая тонна в этом проекте значила много. Хотя высвобождалось только на 100 т больше, чем в проекте «Нептун», согласно «Реестра военно-морского флота» («Navy List»), водоизмещение увеличивалось на 545 т при увеличении осадки на 9 д; но удельная осадка 76,9 т на дюйм означала увеличение водоизмещения на 692 т, и это, вероятно, ближе к истине. Были сделаны значительные изменения в распределении брони. Внешнюю защиту усилили за счет внутренней.

Чтобы сконцентрировать противоторпедную защиту в наиболее вероятных местах, подверженных атаке, основная часть 4-д орудий была установлена в значительно удлиненной носовой надстройке. Это повлекло за собой существенные изменения в местоположении орудийных башен, орудийных погребов и котельных отделений. Надстройки, расположенные в середине корабля, стали короче, так как с них сняли 4-д орудия, и сэкономленное палубное пространство позволило бортовые орудийные башни и их снарядные погреба расположить рядом. Это в свою очередь уменьшило размер второго котельного отделения, и генераторы нужно было переместить выше, в нос корабля, что заставило сделать дымовую трубу более широкой.

Сектор обстрела бортовых башен был от пяти до 175 градусов.

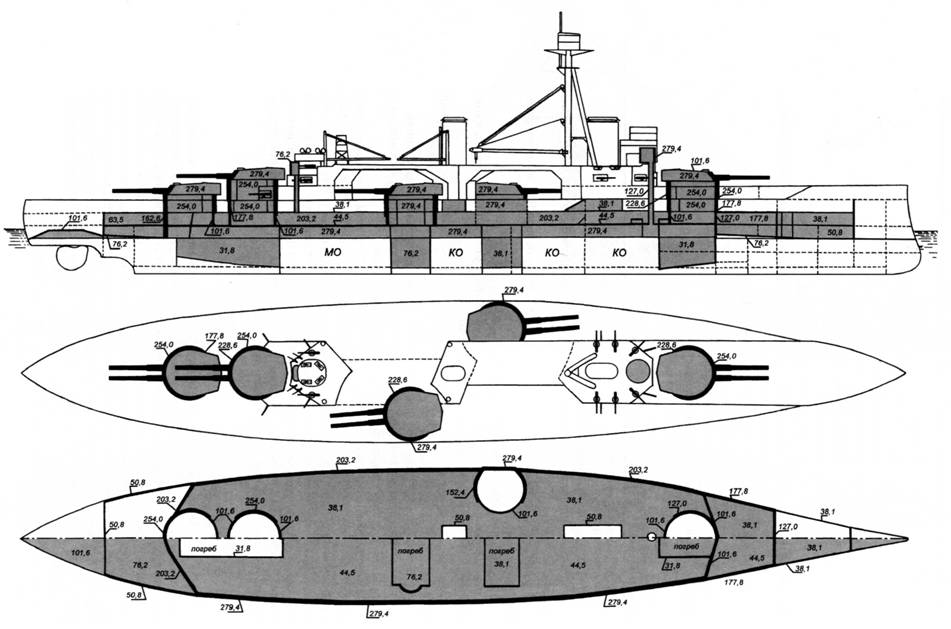

«Колоссус». Схема распределения броневой защиты

В 1917г. противоминное вооружение сократили до 13 орудий, но добавили 4-д и 5-д зенитные орудия.

Изменение с 18-д на 21-д калибра торпед, которые были значительно длиннее, потребовало более просторных торпедных помещений, что снова привело к трудностям при ограниченном водоизмещении. Применение калорифера фирмы «Хардкасл-Элсвик» позволило увеличить скорость торпед до 45 уз на расстоянии 1 000 ярд. с эффективной дальностью действия 7 000 ярдов.
