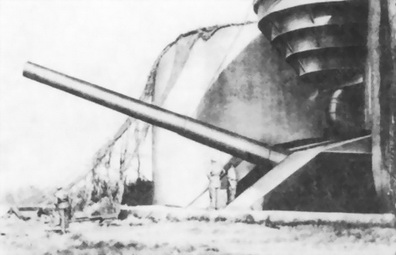

38-см орудийная башня II батареи «Тодт»

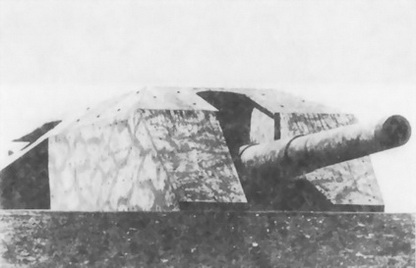

38-см пушка SKC/34 на батарее «Ханстхольм»

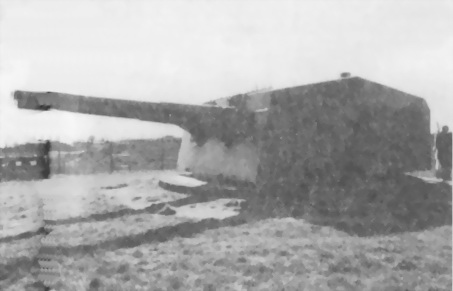

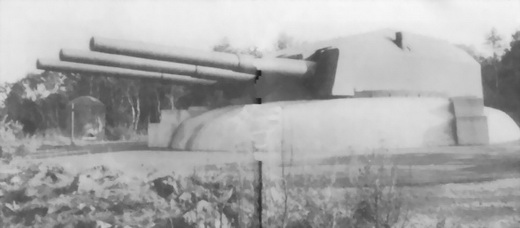

Батарея «Орланд», вооруженная 28-см пушками SKC/34 линкора «Гнейзнау»

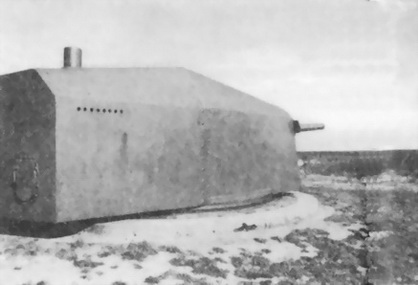

15-см пушки линкора «Гнейзнау», установленные на береговой батарее «Гнейзнау»: вид башни сзади, видна броневая дверь

вид сбоку

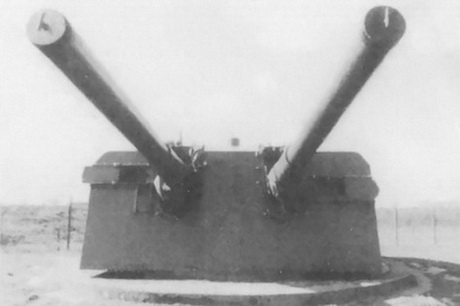

15-см пушки линкора «Гнейзнау», установленные на береговой батарее «Гнейзнау»: вид спереди

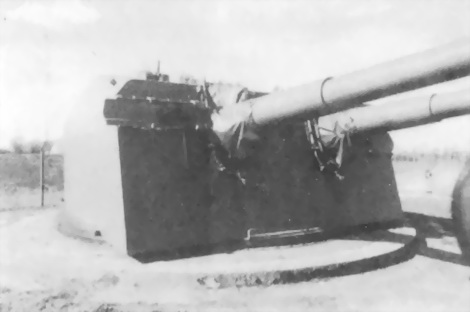

вид спереди, видны прицельные устройства

Противотанковые пушки классические

3,7-см противотанковая пушка Pak 35/36 (3,7 cm Pak 35/36)

Устройство орудия

Ствол орудия состоял из трубы, кожуха и казенника. Пушки позднейшего изготовления имели ствол-моноблок.

Затвор горизонтальный клиновой с механизмом автоматического закрывания, расположен сверху на казеннике.

Тормоз отката гидравлический, расположен в люльке под стволом. При откате вместе со стволом откатывались цилиндр тормоза и веретено.

Накатник пружинный. Пружины надеты на цилиндр тормоза отката. Тормоз отката и накатник собраны в люльке, которая своими цапфами наложена на верхний станок. Верхний станок наложен на нижний и при помощи поворотного механизма поворачивался относительно нижнего станка. Подъемный механизм секторного типа.

Колесный ход подрессорен, колеса железные с резиновыми шинами. Возка производилась мехтягой или двумя лошадьми с передком; на поле боя пушка легко перевозилась силами расчета.

Таблица 1

Данные 3,7 cm Pak 35/36

Ствол

Калибр, мм 37

Длина ствола, мм/клб 1665/45

Длина канала, мм/клб 1567/42,3

Длина нарезной части, мм 1308

Длина зарядной каморы, мм 215

Объем зарядной каморы, л 0,38

Крутизна нарезов, клб:

в начале 50

у дула 30

Число нарезов 16

Глубина нареза, мм 0,45

Ширина нареза, мм 4,27

Ширина поля, мм 2,5

Вес ствола, кг 67

Лафет

Угол ВН от –8° до +25°

Угол ГН 60°

Длина отката, мм:

нормальная 560

предельная 595

Высота линии огня, мм 620

Габариты в походном положении, мм:

длина 3450

ширина 1650

высота 1170

Ширина хода, мм 1090

Клиренс, мм 270

Вес системы, кг:

в походном положении 480

в боевом положении 440

Скорострельность, выстр./мин 10-15

Расчет, чел. 5

Скорость возки по шоссе, км/ч до 50

Таблица 2

Боеприпасы и баллистические данные пушки 3,7 cm Pak 35/36

Снаряды

Заряжание унитарное. Гильза латунная длиной 250 мм, диаметр фланца 51,5 мм. Взаимозаменяемости патрона 3,7 cm Pak 35/36 с другими пушками нет

Кроме того, с февраля 1942 г. в войска стала поступать надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41. Вес мины 9,15 кг, длина 712 мм. Взрыватели головной и донный. Боевой заряд специальный весом 210 г нитроглицеринового трубчатого пороха и 6 г нитроглицеринового пластинчатого пороха, собран в обычной гильзе. При заряжании стержень мины вводился в канал ствола с дульной части. В надкалиберной части мины диаметром 159 мм был помещен кумулятивный заряд весом 2,3 кг. По нормали он мог прожечь 180-мм броню. Эффективная дальность стрельбы до 100 м.

Таблица 3

Баллистические данные

Таблица 4

Данные по бронепробиваемости
