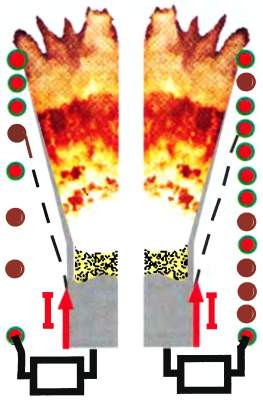

Пусть в начальный момент времени ток одинаков. Для СВМГ справа это означает, что энергия запитки у него больше, поскольку индуктивность обмотки выше. Но вот преимущество в усилении тока — за «левым» вариантом: за равный промежуток времени труба «отсечет» (показано пунктиром) то же число витков (начальные шаги намотки равны), но нагрузки для примерно равных наведенных ЭДС будут существенно различаться: в «левом» случае остаточная индуктивность меньше. К тому же, в «левой» обмотке меньше потери потока на диффузию, так как меньше длина провода «остатка» сжатого контура.

По мере дальнейшего движения конуса, преимущество «профилированного» варианта будет возрастать, потому что в каждом из последующих его участков будет течь больший начальный ток. Если нагрузка подобрана правильно («согласована») и усиление продолжается вплоть до закорачивания расширяющейся трубой последнего витка (рис. 4.17), «левый вариант» имеет все предпосылки не только компенсировать начальное энергетическое преимущество «правого», но и далеко превзойти его. Настырный может задать вопрос: «А где же предел возрастания шага намотки от витка к витку?». Стоит вспомнить, что большой ток еще не гарантирует получения большой магнитной энергии, которая зависит не только от квадрата тока, но и от индуктивности. Так что, все более «круто» профилируя обмотку (и уменьшая при этом индуктивность), можно прозевать момент, когда ВМГ вообще перестанет усиливать энергию и даже начнет терять ее, несмотря на значительный генерируемый ток!

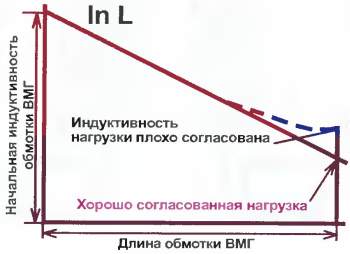

Обычно изоляция провода постоянна по толщине, а значит и рабочее напряжение рационально делать постоянным. Для этого случая теоретическое рассмотрение приводит к экспоненциальному закону возрастания шага намотки с длиной. По мере движения точки контакта к нагрузке, уменьшается экспоненциально и индуктивность спирали, поэтому удобно рассматривать зависимость логарифма индуктивности от длины — это будет прямая линия (рис. 4.18).

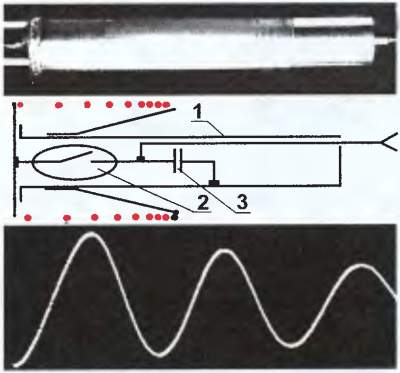

Подобрать обмоточные данные спирали, соответствующие теории, непросто. Расчет соленоидов с переменным по длине шагом намотки (а иногда — и переменного диаметра) ненадежен из-за трудности учета взаимной индуктивности витков и граничных эффектов. Прибор (рис. 4.19) позволяет решить эту проблему «в лоб», осциллографированием периода ударно-возбужденных колебаний в контуре. В металлической трубке 1 размешаются два элемента: коммутатор 2 и конденсатор 3. Когда коммутатор срабатывает, возникают колебания в контуре, включающем эти два элемента и исследуемую индуктивность. Вычислить индуктивность по их периоду не составляет труда (при этом учитывается собственная индуктивность прибора, определенная в режиме, когда он был «закорочен»). На трубку можно надеть конус со скользящим контактом, имитирующий расширяемую взрывом трубу СВМГ. Начав процесс измерений с нагрузки, можно изменять шаг витков секций, подбирая требуемый закон изменения индуктивности соленоида по его длине.

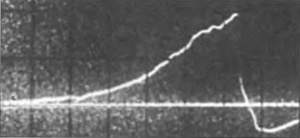

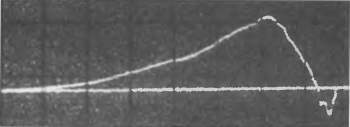

Индуктивность нагрузки тоже должна быть «встроена» в закон изменения индуктивности спирали. Любые попытки «по-новому» нагрузить СВМГ изменят этот закон, но когда «очень нужно», нагрузку все же меняют, как это не раз приходилось делать и автору. На начальных стадиях работы, пока индуктивность спирали велика, несогласованность нагрузки не будет ощущаться, но в конце работы отклонения от выбранного закона станут заметными и приведут к потерям потока (рис. 4.20), хотя на «свою» нагрузку спираль эффективно работала до последней микросекунды. Опять же. когда «очень нужно», повышают и начальный ток сверх расчетного, что чревато пробоем и получением просто жалкого тока в нагрузке (рис. 4.21). Иногда без изменения нагрузки не обойтись, но мучительно не хочется менять что-нибудь в уже доказавшей свою эффективность, подобранной с таким трудом обмотке. Перейти на меньшую индуктивность нагрузки — не проблема, просто надо добавить к спирали одну-две секции с большими шагами намотки, продолжив зависимость рис. 4.18, до согласования с новой нагрузкой (при этом, если не требуется большее усиление, можно «отбросить» такое же число секций с наименьшими шагами намотки). Хуже (но чаще встречается), если индуктивность новой нагрузки больше, чем «согласованное со спиралью» значение — тогда ту же зависимость придется продлевать в сторону меньших шагов и все более вероятной станет встреча с «перескоком» (рис. 4.22): незаметная глазу несоосность трубы и спирали приведет к тому что точка контакта будет не плавно скользить по каждому витку, а «перескакивать» на некоторых участках, опять же — транжиря драгоценный магнитный поток.

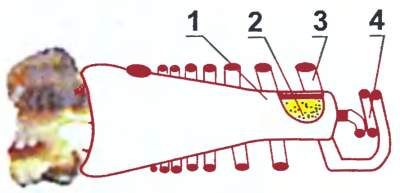

Но бывает и так, что нагрузка — вообще «ни в какие ворота», и тогда ее согласуют, используя взрывной трансформатор. К СВМГ, подключают (рис. 4.23), коаксиал из центрального проводника 1 и цилиндра 2 из тонкой фольги. В конечной фазе цилиндрическая детонационная разводка 3, формирует в кольцевом заряде 4 сходящуюся детонационную волну. Взрывом токовый контур разрывается — фольга цилиндра 2 продавливается в пазы между ребрами изоляционной катушки 5. При этом за время в сотни наносекунд «освобождается» магнитный поток, что ведет к индуцированию на разрыве напряжения (вспомним ощущения юного Ади Сахарова!) Напряжение это, которое иногда достигает миллиона вольт, и прикладывается к нагрузке 6. Пока газы взрыва (окислы углерода и азота), сжатые до огромных (граммы на кубический сантиметр) плотностей, еще не разлетелись, они хорошо изолируют катушку 5. Внимательный читатель задастся вопросом, есть ли смысл подключать такой трансформатор к СВМГ, в котором магнитный поток только теряется: можно просто «разорвать» контур первичного тока, соединив точки разрыва с нагрузкой. Так иногда и делают, когда требуется только высокое напряжение. Но когда нужно существенно усилить энергию (пусть даже за счет снижения напряжения) без СВМГ не обойтись.
