…«Доведенные» УВИС продемонстрировали надежную и стабильную работу, но сложность сборки и наличие весьма дорогой в производстве сферической детонационной разводки повышали их стоимость до уровня, немыслимого для неядерных боеприпасов. Прототип электромагнитного боеприпаса — 105 мм реактивная граната с боевой частью на основе УВИС (рис. 4.36) — был создан и успешно испытан, но такой боеприпас не имел шансов стать массовым: его можно применять только в особо ответственных случаях, для поражения важных целей, а на поле боя нужно другое оружие — «числом поболее, ценою подешевле». Параллельно с ударно-волновыми излучателями, разрабатывались и генераторы частоты…

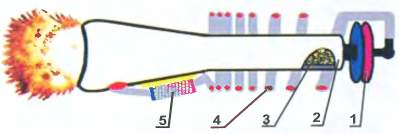

Как мы знаем, магнитный поток «выпустить» непросто — надо разорвать контур тока — например, взрывающегося ВМГ — да еще успеть изолировать разрыв. Но можно создать изолированный разрыв заранее (рис. 4.37), включив в контур высоковольтный конденсатор 1, соединив его с медной трубой 2 (снаряженной ВВ 3) и соосной трубе спиралью 4. Как и в СВМГ, взрыв расширяет трубу, образуя конус, который и ударяет по обмотке, вызывая протекание тока от заранее заряженного конденсатора. Далее точка контакта на основании конуса движется по виткам спирали, продавливая их изоляцию и закорачивая виток за витком, усиливая при этом ток, который осциллирует (рис. 4.38а), так как емкость контура существенна. Иногда обмотку такого генератора (он получил название взрывомагнитного генератора частоты, ВМГЧ) делают из нескольких проводов, подсоединяя каждый к отдельному конденсатору: из-за рассогласования токов в проводах, излучение рассеивается в этом случае более равномерно. Оценив период колебаний (для единиц микрогенри и нанофарад), получим сотни наносекунд, что не очень благоприятно (волны в сотни раз «длиннее» самого ВМГЧ). Но эти «несущие» волны — не основные в излучении: компрессия поля трубой, усиливая ток тем больше, чем выше его мгновенное значение, приводит к появлению «быстрых» гармоник. При каждой осцилляции тока меняется и состав этих гармоник, что естественно — ведь меняются и параметры контура. Так что излучает ВМГЧ не один импульс, а «цуг» — число импульсов РЧЭМИ в такой последовательности равно числу полуволн тока.

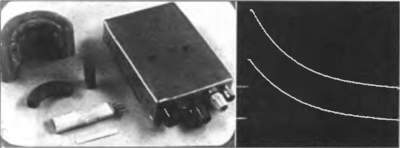

Сделать модель ВМГЧ пригодной для численных расчетов можно, учитывая в ней, в виде эквивалентного «сопротивления», интегральные потери на излучение. Причины других потерь — такие же, как и в хорошо исследованных СВМГ (диффузия магнитного поля, сопротивление изоляции проводов) поэтому их можно определить из осциллограмм тока, который генерируется СВМГ с точно такой же, как и ВМГЧ обмоткой, но работающего на индуктивную нагрузку, и, следовательно, не излучающего (рис. 4.38,6). Из осциллограмм же, полученных при работе спирали на емкостную нагрузку, которые все стали называть «рыбами» (рис. 4.38,а), можно определить суммарное сопротивление потерь, как излучательных, так и обусловленных иными причинами. Остается только найти разность этих величин в каждый из моментов работы ВМГЧ. Нельзя назвав такой метод безупречным, но это было лучше, чем ничего.

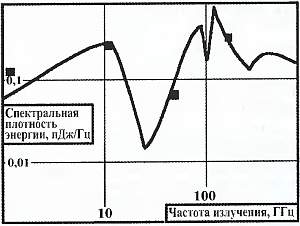

Закон усиления тока в спирали, замыкаемой трубой, известен из трудов А. Сахарова. Бешеные «впрыскивания» тока ломают форму колебаний (рис. 4.38в), а луч осциллографа слишком медлителен, чтобы воспроизвести ее скачки. Достоверна лишь огибающая — линия, соединяющая токовые амплитуды. Она служит для их нормировки, когда ток представляют как сумму уже «чистых» синусоид (гармоник). Остальное понятно: для каждой гармоники тока известной частоты и амплитуды вычисляют мощность излучения через витки обмотки, в данный момент еще не закороченные ударом трубы. Доля гармоник с частотами от сотен до десятков тысяч мегагерц (много большими частоты «несущей» волны) к концу работы существенно возрастает (рис. 4.39), растут и потери на излучение, «подсаживая» ток (рис. 4.38а). Пиковая мощность излучения ВМГЧ меньше, чем у ЦУВИ, но время генерации (десятки микросекунд) на четыре порядка больше и энергия РЧЭМИ даже выше.

Интересные результаты были получены при испытаниях, в которых мишенями для ВМГЧ служили мины, точнее, их неконтактные взрыватели, рассчитанные на срабатывание от магнитных полей проезжающей мимо бронетехники. Среди взрывателей были как современные, так и разработанные еще в начале 60-х годов, но проверенные в боях: вьетконговцы применяли их против американской армии. Мины очаровали всех: они полностью автономны (питание — от батареек) и легко проверялись постоянным магнитом, а значит, не требовали осциллографирования эффектов облучения и использования для этого кабелей, кои не переводившиеся брехунки по-прежнему трактовали как «антенны», наличие которых делало результаты «недостоверными».

Взрыватели размещали по всем азимутам в пределах до полусотни метров от точки подрыва ВМГЧ. После подрыва они в течение 20–30 минут не реагировали на близкие пассы сильного магнита. За это время через минное поле мог пройти танковый батальон. Правда, затем облученные взрыватели оживали и срабатывали от малейшего прикосновения и без магнита, а иногда — вообще без видимой причины. Даже на спор безнаказанно не удавалось, повернув ключ на корпусе взрывателя, обесточить его схему: разъяренное устройство реагировало на такие попытки хлопком контрольного детонатора. Через час-другой чувствительность мишеней вновь приближалась к штатной. В этих опытах был достоверно зафиксирован эффект, получивший название «временного ослепления» — мишень выводилась из строя не «навсегда», а на время, достаточное, чтобы сорвать ее боевую задачу. Впечатляли и оценки эффективности: при разминировании «огневым» методом прохода размером 20x100 метров, самоходное орудие «Нонна» должно было выпустить по минному полю либо 550 осколочно-фугасных снарядов, либо — 5 электромагнитных боеприпасов (ЭМБП). На первый взгляд, применение ЭМБП сулило огромную экономию времени и средств, но… только если не учитывать других важных обстоятельств, о которых речь впереди…

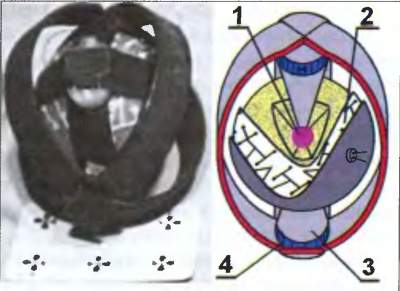

…Читателю до сих пор не разъяснено, почему в опытах с ЦУВИ и с ВМГЧ «мишени размещались по всем азимутам…» или «мишени вышли из строя в пределах радиуса…». Теперь, когда он знает о «быстрых» гармониках тока — и в обмотке ВМГЧ и в проводящей цилиндрической или сферической ударной волне — настало время объяснить и это. Дело в том, что для волн различных частот имеются благоприятные и неблагоприятные направления излучения. Если «завить» проводник в петлю (изготовить магнитный диполь), то, в зависимости от расположения на нем минимаксов токовой волны, вблизи будут наблюдаться и минимаксы магнитного поля. Переменное магнитное поле на некотором расстоянии индуцирует и электрическое — сформируется электромагнитное излучение, тоже характеризующееся ми- нимаксами. Число таких минимаксов будет зависеть от соотношения длин: проводника, из которого изготовлен диполь и токовой волны, причем, чем большее число минимаксов тока укладывается на длине диполя, тем больше число «лепестков» излучения.
