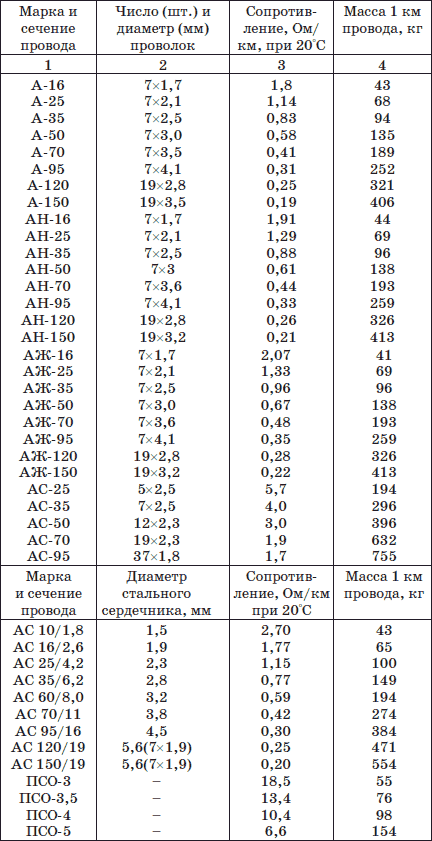

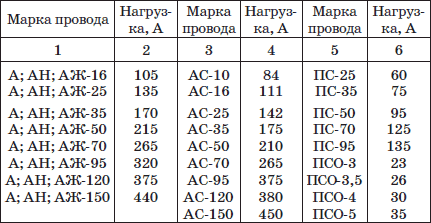

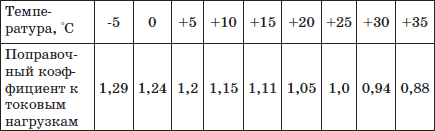

Примечание. При температуре наружного воздуха, отличающейся от +25 °C, необходимо нагрузки умножить на поправочные коэффициенты, см. ниже.

Для прокладки воздушных линий должны применяться железобетонные или деревянные опоры. Деревянные опоры устанавливают на приставках либо выполняют цельными. Для изготовления опор следует применять сосну и лиственницу. Допускается использование ели и пихты.

Лес для изготовления опор должен быть целиком очищен от коры и пропитан антисептиком. Допускается применение непропитанной лиственницы.

В зависимости от назначения на линиях применяются следующие типы опор:

• промежуточные – устанавливаются на прямых участках ВЛ. Эти опоры в нормальном режиме не воспринимают усилий, направленных вдоль линии, так как число проводов и их натяжение с обеих сторон опоры одинаково;

• анкерные – на пересечениях с различными сооружениями и в местах изменения количества, марки и сечения проводов. Эти опоры в нормальном режиме воспринимают нагрузки от разности тяжения проводов, направленные вдоль ВЛ;

• угловые – применяются в местах изменения направления линий. Они воспринимают суммарное тяжение проводов смежных пролетов;

• концевые – устанавливаются в начале и конце линии и в местах, где имеются кабельные вставки. Они воспринимают одностороннее тяжение проводов;

• ответвительные – с их помощью осуществляются ответвления от ВЛ;

• перекрестные – на них выполняются пересечения линий двух направлений.

Ответвительные и перекрестные опоры могут быть промежуточными, угловыми и анкерными. Конструкции и основные размеры типовых деревянных опор, наиболее часто применяемых для линий, показаны на рис. 33, 34, 35.

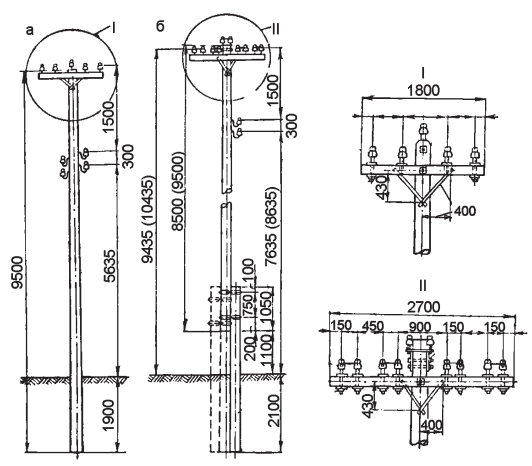

Рис. 33. Промежуточные деревянные опоры с траверсой: а – цельная опора ПН-1Д; б – переходная опора с железобетонной приставкой ППН-2(3)ДБ

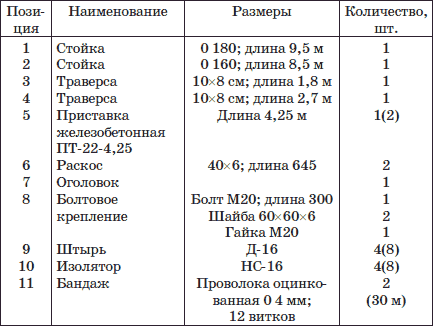

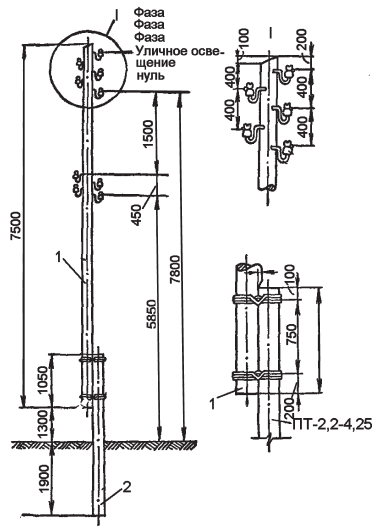

Рис. 34. Промежуточная деревянная опора с железобетонной приставкой ПН-1ДБ: 1 – стойка: O140, длина 7500 (6900); 2 – приставка ПТ-2,2–4,25

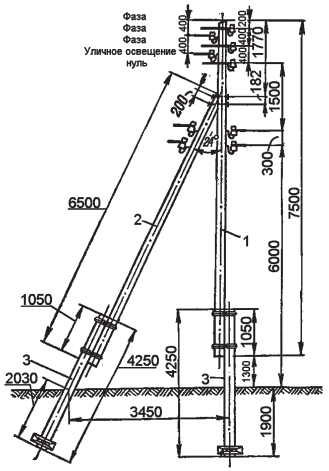

Рис. 35. Деревянные угловые и анкерные опоры с железобетонными приставками (УПН-1ДБ; УАН-1ДБ; ОАН-1ДБ): 1 – стойка: O180, длина 7500; 2 – подкос: O180, длина 6500; 3 – приставка ПТ-2,2–4,25

Для повышения надежности и долговечности опор, а также для уменьшения расхода длинномерного леса, опоры рекомендуется устанавливать на железобетонных приставках.

Опоры из цельного леса можно применять, лишь тщательно обработав древесину антисептиком. Он должен проникнуть в заболонную древесину не менее чем на 20 мм, в ядровую не менее чем на 5 мм.

Для ВЛ изготавливаются приставки длиной 3,25 и 4,25 м. Все детали при сборке опор должны быть плотно подогнаны друг к другу. Зазор в местах врубок и стыков не должен превышать 4 мм. Обрабатывать стойки и приставки нужно так, чтобы стык был совершенно плотным, без просветов. Заполнять клиньями щели и неплотности не разрешается.

Бандажи для сопряжения приставок с опорами выполняют из мягкой стальной оцинкованной проволоки диаметром 4 мм или неоцинкованной диаметром 5–6 мм, покрытой асфальтовым лаком.

Выполнение бандажа. Все витки бандажа должны быть плотно прижаты друг к другу. При обрыве хотя бы одного витка весь бандаж следует заменить новым. Концы проволоки бандажа загибают и забивают в древесину на глубину 20–25 мм.

Применение хомутов. Допускается вместо проволочных бандажей применять стяжные хомуты на болтах. Все металлические детали деревянных опор обязательно защищают от коррозии лакокрасочным покрытием или оцинковывают.

Все виды опор могут быть с подкосами или с оттяжками, которые прикрепляются к специальным анкерам, закрепленным в земле или к конструкции зданий и сооружений. Верхний конец оттяжки закрепляется на опоре не ближе 1 м от крюков. Оттяжки могут быть многопроволочными или однопроволочные, сечением не менее 25 мм2.
