Отверстия в бревнах и траверсах для крючьев, штырей или болтов просверливают. Прожигать их раскаленным прутком запрещено.

Оси болтов должны быть перпендикулярны плоскости соединяемых элементов.

Длина выступающей части болтов не менее 40 мм и не более 100 мм. Размер шайб – не менее 60x60x5 мм. Врубки под шайбой не допускаются.

Минимальный диаметр бревна для стойки опоры в верхнем отрубе должен быть не менее 14 см.

Железобетонные опоры не должны иметь трещин шириной более 0,2 мм. Трещины до 0,2 мм заделывают защитной эмульсией. Раковины и выбоины допускаются до 10 мм по длине, ширине и глубине. Они должны быть заделаны цементным раствором или полихлорвинилацетатной эмульсией. Отверстия в нижних торцах пустотных стоек железобетонных опор следует герметически заделать.

Для изоляции и крепления проводов ВЛ применяются стеклянные линейные штыревые изоляторы типа НС.

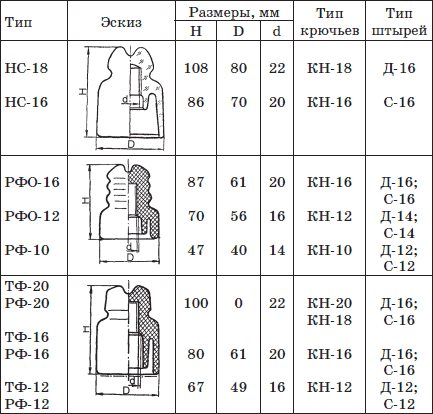

Допускается установка фарфоровых изоляторов типа РФО-16, ТФ-20 и ТФ-16. Технические характеристики изоляторов приведены в табл. 24.

На одном изоляторе может крепиться несколько проводов – отпайки от линии, ответвления к вводам и т. д.

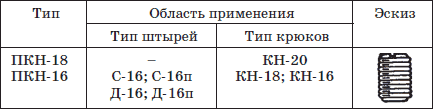

Штыревые изоляторы должны быть прочно навернуты на крюки при помощи пластмассовых колпачков типа ПКН (табл. 25).

Примечание. Крюки КН и КР выпускаются также в исполнении с резьбой под изолятор.

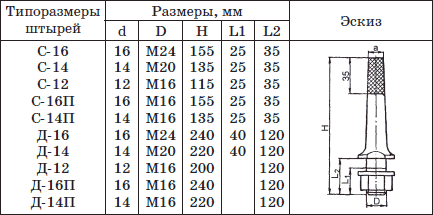

В обозначении штырей: С – стальная траверса; Д – деревянная траверса; П – для промежуточных опор; числа 16, 14, 12 – диаметр верхнего конца штыря, мм.

Допускается крепление штыревых изоляторов с помощью пакли, пропитанной суриком и олифой.

На дно изоляторов, навертываемых на крюки и штыри, нужно закладывать войлочный кружок. Изоляторы должны быть расположены вертикально, головкой вверх. Наклон до 45° к вертикали допускается только при креплении обводного провода. Перед установкой изолятор необходимо очистить от грязи ветошью, смоченной в керосине.

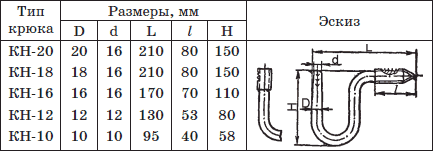

Изоляторы на опорах крепятся с помощью стальных крюков и штырей. Типы крюков и штырей, применяемых для различных изоляторов, приведены в табл. 26, 27.

Основное исполнение крюков – с тремя рядами выступающих ершей или насечек в верхней части штыревого конца крюка. Изготавливают также крюки, у которых вместо ершей или насечек накатана резьба под изолятор.

Для прочного закрепления крюков в опоре отверстия под них нужно сверлить по внутреннему диаметру резьбы. Глубина отверстия должна быть на 15–20 мм меньше нарезанной части крюка. Крюк обязательно ввертывать в тело опоры всей нарезанной частью плюс 10–15 мм.

При установке штырей на деревянных траверсах следует с обеих сторон траверсы ставить шайбы толщиной 4 мм и диаметром 75 мм. Затес под шайбы должен быть минимальным.

Для предохранения древесины от загнивания затесы и места сверления под штыри обрабатываются креозотом или пастой. К стальным траверсам штыри разрешается крепить сваркой.

Провода ВЛ могут располагаться горизонтально – на траверсах либо один над другим при креплении изоляторов на крючьях.

Нулевой провод должен располагаться ниже фазных проводов всех цепей, прокладываемых на опоре. Этот провод общий для всех цепей, он крепится на изоляторах так же, как и фазные провода.

Провода наружного освещения располагаются над нулевым проводом, под фазными проводами распределительной сети.

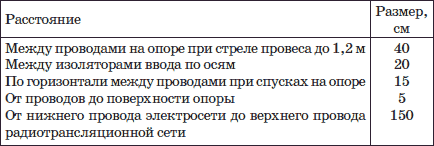

Расстояния между проводами принимаются в соответствии с табл. 28.

Провода крепятся к изоляторам на опорах проволочными вязками или зажимами (рис. 36).

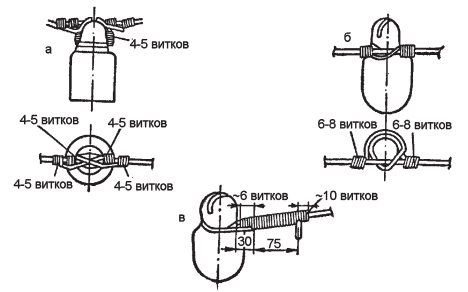

Рис. 36. Крепление проводов на изоляторах проволочной вязкой: а – на головке изолятора; б – на шейке изолятора; в – концевое крепление для ответвлений к выводам

На прямых участках линий провода крепятся на шейке изолятора со стороны опоры. Это делается для того, чтобы при разрушении вязки к изолятору провод не упал на землю, а остался висеть на крюке.

На углах провод закрепляется на шейке изолятора с внешней стороны угла.

Проволочная вязка выполняется двойным крестом из того же металла, что и провод.
