Будем называть H– оценку внутренней вершины "возвращенной" (backed-up) оценкой.

Более практичной с точки зрения использования в нашей программе поиска является другая величина F, которую можно определить в терминах H следующим образом. Пусть В1– вершина-предшественник вершины В в дереве поиска, причем стоимость дуги, ведущей из В1 в В, равна с( В1, В), тогда положим

F( B) = с( В1, В) + H( В)

Пусть В1– родительская вершина вершины В, а В1, В2, ...
– ее дочерние вершины, тогда, в соответствии с определениями F и H, имеем

F( B) = c( B1, B) + minF( Bi), если В– ИЛИ-вершина

i

Хотя стартовая вершина А и не имеет предшественника, будем считать, что стоимость ведущей в нее (виртуальной) дуги равна 0. Если положить h равным 0 для всех вершин И / ИЛИ-дерева, то для любого найденного оптимального решающего дерева окажется, что его стоимость, т.е. сумма стоимостей его дуг, в точности равна F( A).

На любой стадии поиска каждый преемник ИЛИ-вершины соответствует некоторому альтернативному решающему дереву-кандидату. Процесс поиска всегда принимает решение продолжать просмотр того дерева-кандидата, для которого F– оценка минимальна. Вернемся еще раз к рис. 13.4 и посмотрим, как будет вести себя процесс, поиска на примере И / ИЛИ-графа, изображенного на этом рисунке. В начале дерево поиска состоит всего из одной вершины - стартовой вершины а, далее дерево постепенно "растет" до тех пор, пока не будет найдено решающее дерево. На рис. 13.10, показан ряд "мгновенных снимков", сделанных в процессе роста дерева поиска. Для простоты мы предположим, что h = 0 для всех вершин. Числа, приписанные вершинам на рис. 13.10 - это их F– оценки (разумеется, по мере накопления информации в процессе поиска они изменяются). Ниже даются некоторые пояснительные замечания к рис. 13.10.

После распространения поиска из первоначального дерева (снимок А) получается дерево В. Вершина а– это ИЛИ-вершина, поэтому мы имеем два решающих дерева-кандидата: b и с. Поскольку F( b) = 1 < 3 = F( c), для продолжения поиска выбирается альтернатива b. Насколько далеко может зайти процесс роста поддерева b? Этот процесс может продолжаться до тех пор, пока не произойдет одно из двух событий:

(1) F– оценка вершины b станет больше, чем F– оценка ее конкурента с, или

(2) обнаружится, что найдено решающее дерево.

В связи с этим, начиная просмотр поддерева-кандидата b, мы устанавливаем верхнюю границу для F( b): F( b) <= 3 = F( c). Сначала порождаются преемники d и е вершины b (снимок С), после чего F– оценка b возрастает до 3. Так как это значение не превосходит верхнюю границу, рост дерева-кандидата с корнем в b продолжается. Вершина d оказывается целевой вершиной, а после распространения поиска из вершины е на один шаг получаем дерево, показанное на снимке D. В этот момент выясняется, что F( b) = 9 > 3, и рост дерева b

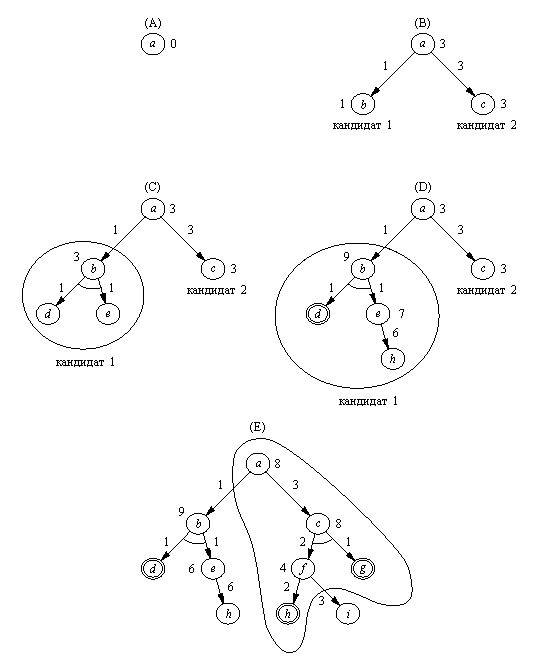

Рис. 13. 10. Трассировка процесса поиска с предпочтением в

И / ИЛИ-графе ( h = 0) при решении задачи рис. 13.4.

прекращается. В результате процесс поиска не успевает "осознать", что h– это тоже целевая вершина и что порождено решающее дерево. Вместо этого происходит переключение активности на конкурирующую альтернативу с. Поскольку в этот момент F( b) = 9, устанавливается верхняя граница для F( c), равная 9. Дерево-кандидат с корнем с наращивается (с учетом установленного ограничения) до тех пор, пока не возникает ситуация, показанная на снимке Е. Теперь процесс поиска обнаруживает, что найдено решающее дерево (включающее в себя целевые вершины h и g), на чем поиск заканчивается. Заметьте, что в качестве результата процесс поиска выдает наиболее дешевое из двух возможных решающих деревьев, а именно решающее дерево рис. 13.4(с).

13. 4. 2. Программа поиска

Программа, в которой реализованы идеи предыдущего раздела, показана на рис. 13.12. Прежде, чем мы перейдем к объяснению отдельных деталей этой программы, давайте рассмотрим тот способ представления дерева поиска, который в ней используется.

Существует несколько случаев, как показано на рис. 13.11. Различные формы представления поискового дерева возникают как комбинации следующих возможных вариантов, относящихся к размеру дерева и к его "решающему статусу".
