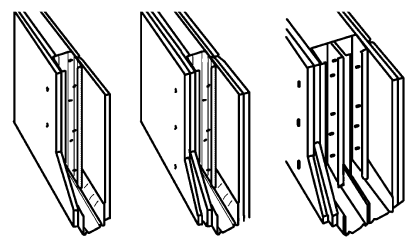

Рис. 42. Перегородки из гипсокартона (варианты с одинарным и со сдвоенным каркасом)

По длине перегородки ничем не ограничиваются, однако высота их зависит от толщины стальных стоек, их типа и расстояния между стойками. При расчете перегородки надо учитывать величину груза, который будет на нее повешен, и в зависимости от этого рассчитывается толщина гипсокартонного листа, толщина и тип каркаса.

Что представляет собой одинарный каркас? Это стеновая конструкция, которая имеет по одному верхнему и нижнему прогону, покрыта листами гипсокартона в один или два слоя, а в ее каркасное пространство может устанавливаться в качестве тепло– и звукоизолятора минеральная вата.

Сдвоенный каркас – это уже две конструкции, каждая из которых имеет индивидуальные раздельные нижние и верхние прогоны и крепится к своей стороне листа. В каркасное пространство стены также может устанавливаться минеральная вата.

Что касается установки дверей, то в гипсокартонных перегородках возможно использование как деревянных дверных коробок, так и алюминиевых, пластмассовых или стальных. Однако стойки каркаса стены должны быть устойчивы и способны выдерживать вес двери. Надлежит принять во внимание толщину и высоту стены, вес двери и способ ее использования.

Следует учитывать, что швы гипсокартонных плит не должны находиться на стойках, к которым прикрепляется дверная коробка. Место их соединения всегда нужно располагать на промежуточной стойке, устанавливаемой над горизонтальной балкой. Электрическую и иную проводку следует устраивать исключительно в пустотах стены между стойками или перпендикулярно им. Отдельное внимание следует уделить установке подходящих по конструкции и типу электропроводки изоляторов в местах соприкосновения проводов и их жгутов с элементами стены. Безопаснее всего использовать специальные гофрошланги, выпускаемые для этой цели в широком ассортименте, в сочетании с распределительными коробками и жесткими пластиковыми трубами.

Разделительная самоклеящаяся лента всегда должна располагаться между строительными элементами из гипсокартонной плиты и строительными элементами из других материалов, таких как бетон, штукатурка и др. Подобным же образом должны разделяться строительные элементы из гипсокартонных плит, которые имеют различные функции, например подвесной потолок и перегородка. Ниже рассмотрен процесс монтажа перегородки из гипсокартонных листов на одинарный каркас.

Рис. 43. Разметка пола под перегородку

При помощи отбивочного шнура со строительной синькой отметьте линию установки перегородки по полу (рис. 43). Чтобы быстро и безошибочно вести процесс установки перегородок, рекомендуется сразу отмечать на полу места расположения стоечных профилей, дверных проемов, толщину и тип гипсокартонных листов. Разметка с помощью отвеса и отбивочного шнура переносится на прилегающие стены и потолок (рис. 44).

Рис. 44. Перенос разметки под перегородку

Предварительно на направляющие профили ПН и стоечные профили ПС, примыкающие к ограждающим конструкциям или друг к другу (при двойном каркасе), наклеивают уплотнительную ленту или герметик (рис. 45).

Рис. 45. Наклейка уплотнительной ленты на профили

Направляющие профили в соответствии с разметкой подгоняют по длине, устанавливают и закрепляют к полу дюбелями с требуемым шагом. Для чего в несущем основании с помощью перфоратора сквозь профиль сверлятся отверстия диаметром 6 мм и глубиной 40–60 мм. В том случае, когда основания являются деревянными, для крепления элементов каркаса необходимо использовать крупнорезьбовые шурупы по дереву – в этом варианте без предварительного сверления основания.

Рис. 46. Сборка верхнего направляющего профиля

Сборка верхних направляющих профилей предварительно осуществляется без крепления, затем они выравниваются уровнем и только после этого фиксируются дюбель-гвоздями.

Шаг крепления направляющих металлических профилей каркасов к полу и потолку, а также стоек, примыкающих к стенам или колоннам, должен составлять не более 1000 мм, но не менее трех креплений на один профиль. Крайние крепежные дюбели должны монтироваться не дальше 500 мм от конца профиля.

В соответствии с классической немецкой установкой, стоечные профили устанавливаются по уровню (отвесу) в направляющие профили с шагом 600 мм, причем их открытая сторона должна смотреть в направлении монтажа. Сперва стойки вставляются в нижний, затем в верхний направляющий профиль. Нужно помнить о том, что стойка должна входить в направляющую на потолке минимум на 20 мм, а высота стоечных профилей в помещении должна быть меньше высоты помещения на 10 мм.

Традиционно соединение профилей друг с другом осуществляется методом просечки с отгибом, при этом применяется специальный просекатель (рис. 46). Сейчас, в большинстве случаев, соединение профилей друг с другом осуществляется, как правило, при помощи шурупов-саморезов («клопов»).
