В системах подогрева со шланговыми подогревателями иногда применяется гидравлический элемент, называемый обратным клапаном. По сути это мембрана (лепесток или шарик), которая под действием гидравлического напора (или разряжения) жидкости отодвигается и обеспечивает проход жидкости в нужном направлении. Такой клапан может встраиваться в канал подогревателя или врезаться прямо в шланг.

Как известно, входной и выходной шланги подогревателя прокладываются с подъемом вверх. При неправильном или неудачном расположении шлангов нагретая подогревателем жидкость может пойти в обратном направлении через входной подводящий шланг, а не через выходной, и нужной циркуляции жидкости не будет. Тогда из-за ее отсутствия подогрев двигателя осуществляться тоже не будет. На помощь в этой ситуации приходит обратный клапан, который устранит проход жидкости от входного патрубка подогревателя в обратном направлении, обеспечив циркуляцию жидкости в правильном направлении и подогрев двигателя.

Главным элементом неавтономной системы подогрева является подогревательный элемент (подогреватель). Типовая конструкция представляет собой отрезок цилиндрической трубы, в которую впаян нагревательный элемент с одной стороны и электрический разъем – с другой (рис. 3.1). Такой подогреватель предназначен для установки в технологические отверстия блока цилиндров, закрытые заглушкой.

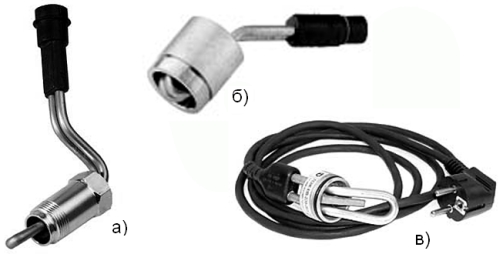

Рис. 3.1. Подогреватели трубчатой конструкции: а) компании Calix; б) компании DEFA; в) компании «Лидер» (фото изготовителей).

Более мощные конструкции относятся к шланговым подогревателям. Выполнены они как герметичные камеры. В них встроены патрубки для подвода и выхода охлаждающей жидкости и электрический разъем. На патрубки подогревателя надеваются шланги, которые соединяются с системой охлаждения двигателя.

В комплект системы входят соединительные кабели различной длины: один сетевой кабель с розеткой и внутренний кабель в металлическом рукаве для установки в моторном отсеке. В системах DEFA и Calix предусмотрены и опционные элементы: зарядное устройство, таймер и отопитель салона (подробнее смотри ниже).

Подогреватели различаются по величине электрической мощности. Для легковых автомашин предназначены подогреватели с мощностью 500–300 Вт, подогреватели для грузовых автомашин имеют мощность от 1000 до 2000 Вт. Мощность используемого шлангового подогревателя определяется объемом системы охлаждения (табл. 3.1).

Заметим, что в таблице 3.1 приведены всего лишь рекомендуемые значения мощности. На практике же установщики часто руководствуются правилом «маслом кашу не испортишь», выбирая более мощные подогреватели. В итоге увеличивается степень подогрева двигателя и уменьшается необходимое ему время. В среднем для подогрева двигателя достаточно времени 2–3 часа, после чего температура двигателя больше не повышается. Такое большое время подогрева объясняется медленностью процесса конвекции.

Важной характеристикой системы подогрева является значение превышения температуры нагретого двигателя над температурой внешней среды. Оно составляет не более 50 °C. К сожалению, его величина не приводится изготовителем. Определяется превышение опытным путем (см. ниже). Зная его величину, можно будет оценить температуру двигателя для конкретных условий. Например, если превышение составляет 35 °C, то двигатель при наружной температуре -30 °C прогреется до +5 °C, что гарантирует легкий пуск. А при наружной температуре -10 °C двигатель будет нагрет уже до +25 °C. Значение превышения может сильно различаться для разных автомобилей и типов подогревателей.

Неавтономные системы подогрева обеспечивают быстрый и эффективный подогрев двигателя легковых и грузовых автомобилей при использовании электроэнергии стандартной бытовой электросети 220 В, 50 Гц. При соответствующей комплектации одновременно с подогревом двигателя возможен заряд аккумулятора автомобиля, подогрев воздуха салона автомобиля и автоматическое управление включением системы.

Наиболее распространены в России импортные системы подогрева компаний DEFA (Норвегия), Calix (Швеция) и отечественной компании «Лидер». В составе систем подогрева DEFA («ДЕФА») и Calix («Каликс») разработаны около 300 типов подогревательных элементов, что позволяет подобрать нужный тип почти на любой автомобиль. Эти компании производят широкий ассортимент опционных компонентов в виде зарядных устройств, таймеров и отопителей салона. Пару лет тому назад начала производство подогревателей российская компания «Лидер». Но с учетом преемственности ее продукция выпускается в целом более пятнадцати лет. Достоинство подогревателей компании «Лидер» заключено в том, что для многих отечественных автомобилей предусмотрены монтажные комплекты и разработаны подробные инструкции для их самостоятельной установки.

Простота конструкции и установки, надежность в эксплуатации и эффективность подогрева обусловили популярность применения неавтономных систем. Именно несложные правила установки неавтономных подогревателей позволили многим владельцам успешно освоить их самостоятельную установку.
