Система подогрева двигателя DEFA состоит из подогревательного элемента (подогревателя), нескольких малогабаритных блоков-модулей и соединительных кабелей различной длины. Конфигурация системы может включать разные блоки в любом сочетании, в зависимости от нужных вам функций. Простейшая базовая система включает подогреватель и соединительные кабели (рис. 3.2).

Рис. 3.2. Простейшая базовая система подогрева.

Такая базовая система обеспечивает лишь подогрев двигателя. Полная система дополнительно к подогревательному элементу и соединительным кабелям содержит четыре функциональных блока-модуля: зарядное устройство, блок управления (таймер), обогреватель салона и розетку обогревателя (рис. 3.3). Соответственно полная конфигурация системы одновременно с подогревом двигателя заряжает аккумулятор автомобиля и обогревает его салон.

Рис. 3.3. Полная система подогрева: состав (от компании DЕFА).

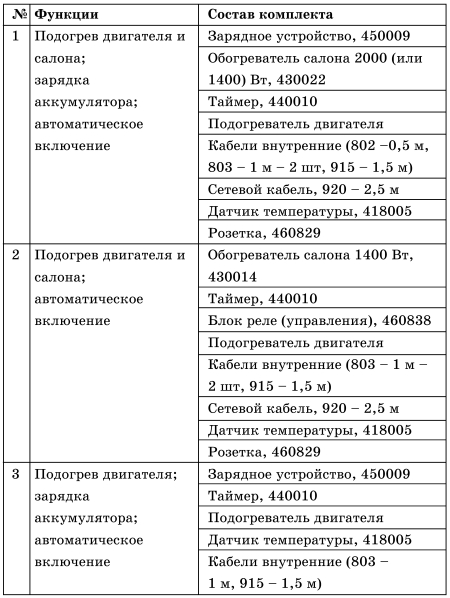

Блок управления предназначен для автоматического управления режимами работы согласно его программе. Комбинируя блоки, можно получить 9 различных конфигураций систем с различными функциями и возможностями, подходящими для любых автомашин мирового автопарка (табл. 3.2).

Компания DEFA предлагает самые разнообразные модели подогревателей двигателя, в зависимости от того, имеет ли автомобиль жидкостную или воздушную систему охлаждения. Также тип подогревателя зависит и от объема жидкостной системы охлаждения. Чем больше ее объем, тем большей мощности может потребоваться подогреватель. Ассортимент включает подогреватели, предназначенные как для легковых автомобилей, так и для грузовиков, тракторов и стационарных двигателей. Существует 9 конструктивных серий подогревателей, которые различаются друг от друга принципом работы и способом установки (рис. 3.4). В каждой конструктивной серии имеется несколько подогревателей данного типа, спроектированных с учетом индивидуальных особенностей конструкции конкретного двигателя и отличающихся размерами. Конструктивно подогреватель представляет отрезок трубы или литой камеры прямоугольного сечения, в который встроен электронагревательный элемент. Внутри элемента находится спираль накаливания, помещенная в металлическую трубку. Несмотря на большое разнообразие подогревателей, их выбор для конкретного автомобиля упрощен благодаря использованию каталога или поисковой системы сайта компании DEFA.

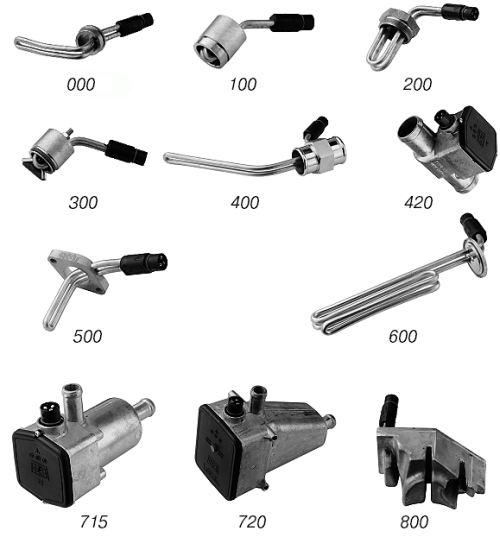

Рис. 3.4. Подогреватели компании DEFA (фото изготовителя).

Познакомимся с особенностями применения подогревателей разных серий. Номера серий образуются из младших цифр номера подогревателя. Так, например, подогреватель с фабричным номером 411219 относится к 200-й серии, а подогреватель 411315 – к 300-й серии. Все подогреватели можно разделить на пять следующих групп. Наиболее многочисленной является группа подогревателей, устанавливаемая в технологические отверстия системы охлаждения, расположенные в блоке цилиндров. Технологические отверстия первоначально закрыты заглушкой, вместо которой и устанавливается подогреватель. В эту первую группу входят подогреватели серии 000, 100, 200 и 300. Подогреватели 000 и 100-й серии запрессовываются в технологические отверстия, для чего они выполнены слегка коническими. Подогреватели 200-й серии имеют резьбу и ввинчиваются в резьбовое отверстие заглушки. Подогреватели 300-й серии снабжены креплениями в виде раздвижной скобки или Т-образного захвата, которые фиксируют их положение в заглушке. В цилиндрической проточке торца подогревателя расположено уплотнительное резиновое кольцо, обеспечивающее герметизацию подогревателя в заглушке.

Вторая группа подогревателей (шланговых), состоящая из 400-й и 700-й серий, оснащена патрубками, на которые надеваются шланги, подключаемые к системе охлаждения автомобиля. Подогреватели 700-й серии мощностью 700-2000 Вт оборудованы термостатом с температурой 80, 60 или 40 °C.

В третью группу входят подогреватели 500-й и 600-й серии, закрепляемые штатными деталями автомобиля (крышками или фланцами) или специальными установочными кронштейнами.

К четвертой группе относятся подогреватели 600-й серии, предназначенные для подогрева масла и устанавливаемые непосредственно внутрь масляного картера в специальные отверстия. Масляные подогреватели имеют меньшую мощность подогрева (250 Вт) для сохранения присадок масла. Масляные подогреватели предназначены прежде всего для прогрева масла в картере, и поэтому прогрев всего двигателя с помощью подогрева масла может казаться менее эффективным, чем другие виды подогрева. Однако у подогрева масла имеется одно положительное свойство: при прокрутке стартера подогретое масло быстро и легко доходит до трущихся поверхностей, что способствует сохранению ресурса двигателя.

К последней группе подогревателей мы отнесли контактные подогреватели 800-й серии, которые можно разделить на две подгруппы: одни устанавливаются непосредственно на оребренную рубашку двигателя, другие – с наружной стороны масляного картера, и, по существу, являются подогревателями масла. Для получения наилучшего теплового контакта используется специальная теплопроводящая паста, наносимая на контактную поверхность подогревателя.

Большинство подогревателей устанавливаются так, чтобы нагревательный элемент подогревателя находился непосредственно в рубашке охлаждения и обеспечивал нагрев всей охлаждающей жидкости в результате теплообмена и термосифонной циркуляции в системе охлаждения. Наиболее эффективным типом подогревателя, как по степени нагрева, так и по простоте монтажа, являются подогреватели, устанавливаемые вместо технологической заглушки. Простота установки, расположение элемента в глубине рубашки обеспечивают высокую надежность при эксплуатации. Подключение подогревателя с помощью шлангов более трудоемко и часто требует специальных переходников для подключения к системе охлаждения.

При установке шланговых подогревателей необходимо выполнять ряд правил, указанных ниже. Контактные подогреватели (на блок или картер) являются очень распространенными на последних моделях автомобилей и используются на всех моторах, на которых отсутствуют заглушки или шланги для подключения. Для многих автомобилей контактные подогреватели разработаны при непосредственном участии автомобильных заводов и, по их заключению, являются достаточно эффективном средством для обеспечения легкого пуска зимой, при отсутствии возможности установки других подогревателей.

Оптимальное время подогрева зависит от наружной температуры и, конечно, мощности подогревателя. Примерно после 3 часов работы подогревателя при наружной температуре -15-20 °C достигается тепловое равновесие. После чего температура двигателя больше не повышается, а удерживается на достигнутом уровне. Часть тепловой энергии, выделяемой в процессе работы подогревателя, расходуется на поддержание установившейся температуры. Другая ее часть рассеивается в окружающее пространство. В результате подогреватель двигателя может находиться в подключенном состоянии в течение длительного времени без какой-либо угрозы перегрева.
