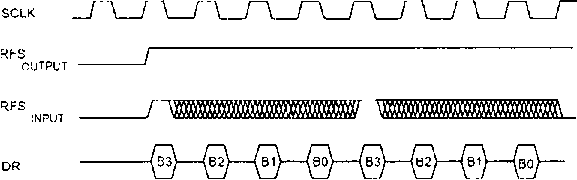

Рис. 21.2

Рис. 21.3

Рис. 21.4

Рис. 21.5.

Рис. 21.6

Рис. 21.7

Рис. 21.8

Рис. 21.9

Рис. 21.10

Рис. 21.11

Рис. 21.12

Рис. 21.13

SPORT0 в отличие от SPORT1 может кроме того работать в режиме многоканальности. Т.е. он может избирательно принимать и передавать данные последовательного потока с использованием мультиплексирования 24 или 32 каналов с временным разделением информации. Это необходимо для использования цифровых коммуникационных интерфейсов T1 и E1, а также может использоваться для сетевой коммуникации нескольких процессоров. В одноканальном режиме сигналы кадровой синхронизации обозначают начало слова или непрерывного потока слов. В многоканальном режиме сигнал кадровой синхронизации приема данных RFS0 обозначает начало конкретного слова в потоке данных, состоящих из 24 или 32 слов, для одновременного приема и передачи этого слова по раздельным линиям приемопередатчика. Многоканальный режим разрешается установкой в единичное состояние 15-го разряда в регистре управления SPORT0 по адресу 0x3FF6. Формат пакетов при этом определяется разрядом 9 этого же регистра. Если он установлен в единицу, будет задан 32-словный формат, при установке в ноль задается 24-словный формат данных. Кроме того, разряды с 10-го по 13-й этого же регистра, с условным названием MFD, устанавливают задержку сигнала кадровой синхронизации в многоканальном режиме для того, чтобы кадровый синхроимпульс обозначал необходимое для приема и передачи слово в потоке данных. Диаграмма задержки сигнала кадровой синхронизации для нескольких значений MFD при работе SPORT0 в многоканальном режиме показана на рис. 21.14.

Рис. 21.14. Диаграмма задержки сигнала кадровой синхронизации

Сигнал кадровой синхронизации передатчика TFS0 в многоканальном режиме работает как сигнал TDV (Transmit Data Valid), переводимый как правильные данные передачи и предназначенный для управления включением и отключением внешней буферной логики передатчика. Фактически этот сигнал осуществляет стробирование тех слов данных, которые были разрешены в конфигурационном регистре для передачи. В зависимости от установки 7-го разряда в регистре управления SPORT0 по адресу 0x3FF6 описанный сигнал может иметь активное значение с высоким или с низким уровнем потенциала. На рис. 21.15 приведен пример диаграммы работы SPORT0 в многоканальном режиме.

Рис. 21.15. Пример диаграммы работы SPORT0 в многоканальном режиме

Рассмотрим пример программного конфигурирования обоих последовательных портов сигнального процессора, приведенный ниже.
