Смысл действия объекта Displace (Смещение) заключается в следующем: в отношении него применяется черно-белое изображение, которое, как и в случае с каналом Bump (Рельеф), показывает, какие именно регионы должны быть углублены, а какие — выпуклыми. Затем деформатор связывается с моделью, и форма модели изменяется под его действием. Выполним данные действия.

9. Нажмите кнопку None (Ничего) под надписью Bitmap (Растровое изображение) в группе параметров Image (Изображение) (рис. 8.48). Появляется окно выбора файла с изображением. Откройте здесь файл Fasad01Bump.jpg в папке Primeri_Scen\Glava_8\Fasad на компакт диске.

10. Чтобы деформатор воздействовал на объект, необходимо сначала воспользоваться инструментом Bind to Space Warp (Привязать к пространственному деформатору) (см. рис. 7.43). Выберите данный инструмент, наведите курсор на пространственный деформатор в сцене, зажмите кнопку мыши и, не отпуская ее, переведите курсор на лицевой фасад модели.

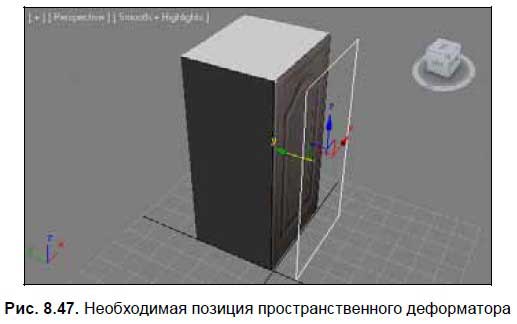

11. Приблизьте пространственный деформатор вплотную к лицевому фасаду. Форма фасада при этом стала рельефной.

12. Для усиления рельефа необходимо воспользоваться параметром Strength (Сила) в группе параметров Displacement (Смещение) (рис. 8.49). Задайте значение данного параметра равным примерно 2 единицам.

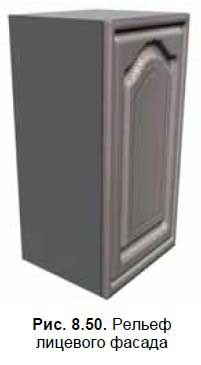

Таким образом, вы сделали поверхность лицевого фасада рельефной при помощи пространственного деформатора Displace (Смещение). У меня получилось как на рис. 8.50. На всякий случай — готовая сцена, только без текстур, находится в файле Displace.max в папке Primeri_Scen\Glava_8\Fasad на компакт-диске.

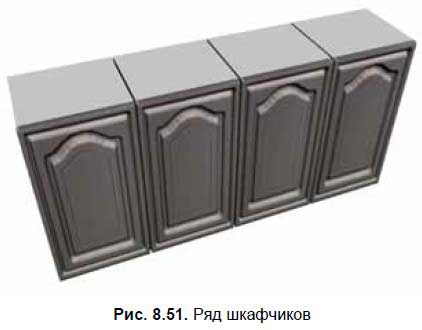

На рис. 8.51 показан ряд подобных шкафчиков. Это элемент кухонного гарнитура.

В папке Primeri_Scen\Glava_8\Fasad\Texture на компакт-диске вы можете найти еще несколько текстур, которые позволят вам таким образом выполнить модель всего кухонного гарнитура. Придумайте структуру гарнитура и выполните его. Это позволит вам хорошо закрепить навыки создания рельефных фасадов.

В данной главе мы рассмотрели некоторые методы, позволяющие создавать формы, характерные для стиля кантри.

Метод вращение профиля — один из фундаментальных методов сплайнового моделирования в 3ds Max. Позволяет создавать любые тела вращения. Для этого необходимо лишь создать одну зеркальную половинку вертикального сечения будущего объекта и применить в отношении нее специальный модификатор.

Модификатор скручивания. Наряду с остальными деформирующими модификаторами, он позволяет скручивать форму любой модели. Мы рассмотрели порядок его применения на примере создания витой конструкции.

Практика создания камина — позволила обобщить сведения о некоторых инструментах и способах моделирования.

Создание текстуры лакированного дерева — практика создания наиболее часто встречающейся в стиле кантри текстуры.

Создание лицевых фасадов корпусной мебели:

• создание плоских фасадов;

• создание рельефных фасадов методом рельефных текстур;

• создание рельефных фасадов методом смещения сетки.

Последняя группа стилей, которые мы разберем — хай-тек и техно. Создание интерьеров в этих стилях обычно сопровождается настройкой необычного футуристического освещения, неоновыми подцветками, искусственным освещением.

Формы элементов интерьера сочетают округлые и прямоугольные поверхности, конструкции легки, не массивны, помещения не перегружены. Главенствует идея высокой функциональности каждого объекта.

В данной главе мы рассмотрим ряд новых инструментов и средств, позволяющих декорировать помещение в соответствии с указанными стилями.

Отмечу, что интерьеры в стиле хай-тек и техно отличаются скорей световыми решениями. Методы моделирования же могут быть применены из множества уже знакомых, в частности — методы стиля минимализм.

В интерьерах хай-тек нередко присутствует неоновая подцветка, подчеркивающая форму помещения или отдельных его элементов. Сейчас мы рассмотрим порядок создания светящихся элементов в целом, а затем — непосредственно неоновой подцветки в интерьерах.
