Сгон представляет собой короткий отрезок трубы, на одном конце которого нарезана резьба обычной длины, а на другом значительно длиннее, при этом на конец сгона с длинной резьбой заранее накручивается контргайка и муфта.

Перед навинчиванием на трубу муфты, уголка, тройника или крестовины на нити резьбы накручивают уплотнитель по направлению резьбы. Осуществляется это следующим образом. Держа трубу в левой руке, уплотнитель накручивают по направлению от себя. Если удобнее держать трубу в правой руке – уплотнитель крутят на себя. На крайние 2–3 нити уплотнитель не накручивают, так как в этом случае будет неудобно стыковать детали. В качестве уплотнителя традиционно используют пряди пеньки или льна, а в системе отопления и горячего водоснабжения – термостойкую ленту ФУМ.

Для повышения степени герметичности пряди уплотнителя можно прокрасить масляной краской. Однако в таком случае следует иметь в виду, что разбирать соединение будет затруднительно.

Прежде чем осуществить заключительный этап сборки, необходимо проверить несколько раз и убедиться, что все подобрано верно и все детали исправны. Дело в том, что муфты на трубы или трубы в муфты можно только вкручивать, и это необратимое действие: обратный ход ведет к деформации уплотнителя и может вызвать течь трубопровода.

Если используется сгон с уплотнителем на длинной резьбе, следует накручивать уплотнитель под муфту. Приступая к закручиванию контргайки, ее нужно подогнать к муфте на расстояние около 5 мм. Затем на резьбу сгона между муфтой и контргайкой нужно накрутить уплотнитель и подкрутить контргайку вплотную к муфте – такое соединение уже не даст течь.

Все перечисленные операции с трубами (раскрой, изгибание, нарезка резьбы и соединение отрезков труб между собой) являются общими. Однако каждая коммуникация, будь то система отопления или водопровод, имеет свои индивидуальные особенности.

Кран с прокладкой представляет собой стальной или латунный корпус различной формы с носиком-изливом с одной стороны и резьбовым патрубком для подключения проводящей трубы – с другой. Корпус крана предназначен для того, чтобы повернуть поток воды под углом и заставить его проходить через круглое отверстие, называемое седлом и имеющее плоскую ступеньку по окружности. К седлу примыкает прокладка клапана, перекрывающая доступ воде. В корпус крана ввинчен рабочий узел – головка (рис. 29), состоящая из нескольких деталей. Именно она переводит вращение маховика в возвратно-поступательное движение.

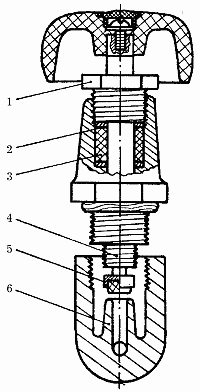

Рис. 29. Головка крана: 1 – втулка; 2 – шток; 3 – набивка сальника; 4 – резьба штока; 5 – клапан с прокладкой; 6 – седло клапана.

Корпус головки изготавливается из стали или латуни или же из металлокерамики. Головка закрепляется в корпусе крана с помощью резьбы. Движение штока с клапаном обеспечивает другая резьба, находящаяся внутри самой головки. На штоке жестко закрепляется клапан с прокладкой, в хвостике штока имеется отверстие с внутренней резьбой, которая предназначена для болта, соединяющего его с маховиком. Таким образом, маховик, шток и клапан являются единой конструкцией. Вращение маховика открывает или закрывает кран, а также регулирует напор воды. Пространство возле штока – сальник, в который укладывается уплотнитель, поджимающийся со стороны маховика специальной втулкой.

Краны с керамическими дисками обладают более совершенной конструкцией головки, чем краны, описанные выше.

В такой головке отсутствуют вертикальные перемещения. Открывание происходит за счет совмещения просветов в 2 притертых друг к другу дисках. Когда кран закрыт, плоскость верхнего диска перекрывает отверстие нижнего. Рабочий ход маховика более укороченный, в отличие от крана с прокладкой, следовательно, необходимость выкручивать маховик, чтобы полностью открыть или закрыть кран, исчезает (рис. 30).

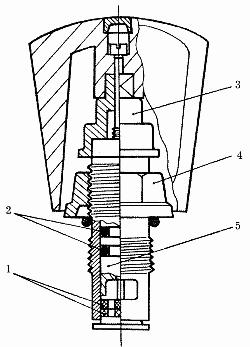

Рис. 30. Головка крана с керамическими дисками: 1 – притертые керамические диски; 2 – уплотнительное кольцо; 3 – механизм поворота; 4 – регулирующая гайка; 5 – поворотный цилиндр из самосмазывающейся пластмассы.

Для этой работы понадобятся тройник, ножовка по металлу и разводной ключ. Прежде чем перерезать трубу, необходимо приложить тройник к трубе и сделать все необходимые отметки. Конструкцией тройника заранее предусмотрено, на какую глубину в него должны войти трубы. На кромках труб делают фаски с помощью напильника. Затем следует очистить концы труб и надеть на них компрессионные кольца (рис. 31).

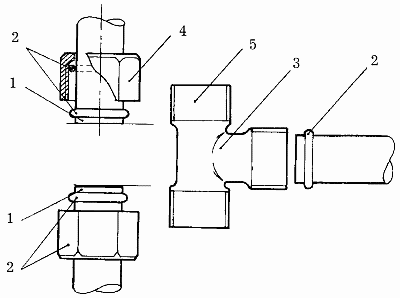

Рис. 31. Разрез трубы и подготовка к соединению: 1 – место среза трубопровода; 2 – компрессионные кольца; 3 – тройник; 4 – гайки для тройника; 5 – резьба для гаек.

Труба с надетыми на нее прокладками должна туго входить в отверстия тройника до упора, после чего нужно зажать концы труб гайками так, чтобы верхняя прокладка плотно прилегала к гайке (рис. 32).

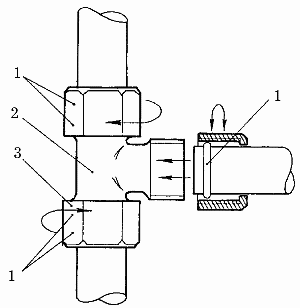

Рис. 32. Соединение с помощью тройника: 1 – компрессионные кольца; 2 – тройник; 3 – гайки для тройника.
