Нижнюю, лотковую часть колодца строят из бетона, в котором должен находиться лоток (в смотровом колодце – прямой, в поворотном – скругленный по радиусу 300 мм). Высота и ширина лотка равны диаметру трубы, соответственно, 100 мм, при этом нижние грани скругляются, а гладкие концы труб вставляются в лоток. Над лотком находится рабочая часть колодца из железобетонных колец. Швы между ними заделываются цементным раствором и затираются. Иногда рабочую часть выкладывают из красного кирпича на цементном растворе, при этом швы кладки затираются изнутри.

В сухих грунтах колодцы кладутся в полкирпича, если есть грунтовые воды – в кирпич. Диаметр рабочих колодцев зависит от глубины. При глубине 1,2 м он равен 700 мм, при большей глубине – 1000 мм. В стенку колодца заделывают также ходовые скобы через 300 мм из арматуры толщиной 12 мм.

Ввводы труб в колодец герметизируют просмоленной прядью и цементным раствором. Если рядом проходят грунтовые воды, наружную часть колодца обмазывают горячим битумом.

Если диаметр рабочей части колодца равен 700 мм, его закрывают чугунным люком, под корпус которого подкладываются регулировочные камни (кирпичи на цементном растворе). Если колодец находится далеко от дороги и исключена возможность наезда автотранспорта, вместо чугунного люка ставится крышка из просмоленных досок в 2 слоя общей толщиной 100 мм.

Рабочую часть колодца диаметром 1000 мм перекрывают плитой с отверстием для люка.

При прокладке дворовой сети надо соблюдать следующие правила:

– укладка труб и монтаж колодцев делаются на сплошном коренном грунте. Нарушенный грунт удаляется и заменяется песчаным грунтом. Последний поливается водой и тщательно спрессовывается;

– под трубой в известковых грунтах должна быть песчаная подушка высотой 150 мм;

– труба на высоте 100 мм выше верха также засыпается песчаным грунтом с трамбованием пазух, а потом местным грунтом.

Дворовая уборная с выгребом должна находиться не ближе 10 м от дома и как можно дальше от колодцев с питьевой водой. Выгреб может быть сделан из различных материалов, главное, чтобы он был герметичен. Обычно выгреб выкладывают из бутового камня, красного кирпича-железняка, бетона или делают из железобетонных колец. Основание выгреба можно сделать из монолитного бетона или железобетонной плиты, перекрытия – из железобетонных плит или деревянных щитов. Выгреб, сделанный из железняка, замазывают цементным раствором (на 1 часть цемента 3 части песка) и затирают влажные поверхности цементом.

Если уборная ставится на грунте с высоким уровнем грунтовых вод, стены выгреба обмазываются горячим битумом. На части перекрытия выгреба, не занятой будкой, делается отверстие для чистки диаметром примерно 700 мм. После этого выгреб засыпается слоем шлака высотой 100–150 мм, потом покрывается рулонной гидроизоляцией. Отверстие закрывается 2 крышками: нижней (утепляющей) и верхней. Последнюю также покрывают рулонной изоляцией и присыпают землей.

Дворовую уборную вычищают обычно раз в год. Если это делается чаще, то с помощью ассенизаторской машины. Фекалии при этом вывозятся с территории участка как можно дальше от жилых домов.

Пудр-клозет можно установить как на участке, так и в самом доме. От дворовой уборной он отличается наличием металлического бачка или ведра, располагаемого под сиденьем. После пользования пудр-клозетом фекалии засыпаются сухим торфом, опилками или сухой землей, которые приготавливаются заранее и хранятся в специальном ящике. Торф при этом мелко размельчается. В задней стенке под сиденьем помещают люк с откидной крышкой для удаления бачка или ведра снаружи. Лучше всего под сиденьем установить вентиляционную вытяжку с помощью вентиляционного стояка. По сравнению с дворовой уборной пудр-клозет проще установить. Правильно оборудованный пудр-клозет также соствествует нормам санитарной гигиены.

Люфт-клозетом принято называть отапливаемую уборную, находящуюся в самом доме (рис. 25).

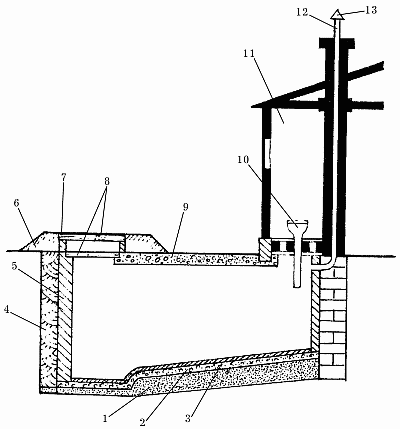

Рис. 25. Люфт-клозет: 1 – песчаная подготовка; 2 – бетон; 3 – цементная штукатурка; 4 – глиняный замок; 5 – кирпичная кладка; 6 – насыпной грунт; 7 – рулонная гидроизоляция; 8 – двойная крышка с утеплителем; 9 – железобетонное перекрытие; 10 – приемная воронка; 11 – помещение туалета; 12 – люфт-канал; 13 – дефлектор.

Люфт-клозет оборудован сиденьем с приемной воронкой и сточной (фановой) трубой. Выгреб в люфт-клозете снабжается вытяжкой (люфт-каналом) и специальной тягой. Последняя возможна благодаря проложенной рядом с люфт-клозетом дымоходной трубе от кухонной плиты. В люфт-канале содержится столб воздуха, подогреваемый от источника тепла. Побудительная тяга препятствует распространению запахов. Если нет источника тепла, в нижней части дымохода ставят какой-нибудь нагревательный прибор мощностью примерно15 Вт.

Люфт-клозеты широко распространены в средней полосе и в северных районах России. Люфт-клозет строится у северной наружной стороны дома и имеет окно с форточкой. Приемная воронка может быть эмалированной, фаянсовой, керамической или гладкооструганной деревянной, окрашенной эмалью.

При постройке люфт-клозета конец сточной трубы опускается на 2 м ниже вентялиционного отверстия люфт-канала. Сточные трубы для люфт-клозета изготавливаются из различных материалов... Они могут быть:

– чугунные;
