В некоторых случаях используется коллекторная система полей подземной фильтрации без сооружения колодцев, оросительные трубы присоединяются при этом к нижней части распределительной трубы-коллектора диаметром 150 мм в шахматном порядке.

В качестве тройников используются чугунные канализационные фасонные части. Рекомендуется применять 2 коллектора, присоединяемых к одному распределительному колодцу.

Регулировать подземное орошение по зонам приусадебного участка можно, закрывая выход оросительной трубы или коллектора из распределительного колодца заглушкой.

Для очистки сточных вод на водонепроницаемых или слабофильтрующих грунтах устраивают песчано-гравийные фильтры. Они состоят из оросительной сети, фильтрующей загрузки и дренажной сети.

Располагаются фильтры в специально вырытом котловане, дно которого примерно на 1,5 м ниже лотка отводящей трубы из септика или дозирующей камеры. На дно котлована засыпается слой гравия, щебня или котельного шлака, на который укладывается дренажная сеть.

Сеть состоит из центральной трубы-коллектора и водосборных асбестоцементных или пластмассовых труб диаметром 100 мм и с отверстиями диаметром 10 мм через каждые 100 мм в шахматном порядке. Расстояние между трубами – 0,5 м. Коллекторы должны быть оборудованы чугунными канализационными крестовинами.

Дренажную сеть необходимо засыпать щебнем, гравием или шлаком. Аналогичным образом устраивается оросительная сеть, которую сверху засыпают тем же материалом на 50 мм над трубами, накрывают слоем рубероида и засыпают грунтом. Размер фильтра составляет 2,5 м в длину и 2 м в ширину, длина оросительных труб – 10 м.

От конца коллектора оросительной сети и начала коллектора дренажной сети необходимо выводить вентиляционные стояки с флюгаркой диаметром 100 мм, возвышающиеся над землей на 0,5–0,7 м. Расстояние от лотка дренажных труб до уровня грунтовых вод должно составлять не менее 1 м.

После того как сточные воды были очищены в фильтрующем колодце или песчано-гравийном фильтре, прежде чем сбрасывать их в водоем или водоотводные канавы и овраги, необходимо провести их дезинфекцию.

Обеззараживание проводится в «мокром» колодце с установленным в нем хлорпатроном.

Дно такого колодца располагается на 0,5 м ниже лотков подводящей и отводящей труб. Хлорпатрон дезинфицирует сточные воды в течение 1 мес, при условии, что диаметр колодца 0,5 м, высота слоя воды 0,5 м и объем воды около 0,1 м3.

Постоянный сброс воды с остаточным содержанием хлора в водоем может повредить водной растительности, микроорганизмам и рыбам, поэтому проводить обеззараживание с помощью хлора следует только в случае повышенной эпидемиологической опасности по согласованию с органами санитарной охраны.

Если уровень грунтовых вод слишком высок, сооружения подземной фильтрации приходится размещать на поверхности земли. Для решения этой проблемы используют фильтрующие насыпи и кассеты.

В глинистых грунтах фильтрующая насыпь имеет конструкцию, аналогичную песчано-гравийному фильтру, но располагается частично или полностью на поверхности земли.

При этом песчано-гравийная загрузка над слоем рулонного водонепроницаемого материала засыпается сверху и по откосам слоем грунта на высоту 0,5–0,8 м.

Для устройства фильтрующей кассеты (рис. 38) отводится прямоугольная площадка площадью 10–12 м2или 15–18 м2в зависимости от типа грунта, располагающаяся примерно на 1 м выше уровня грунтовых вод.

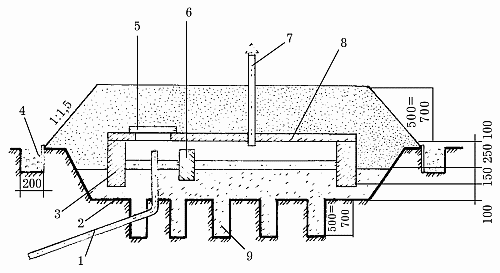

Рис. 38. Фильтрующая кассета: 1 – подводящий трубопровод сточных вод; 2 – фильтрующее основание; 3 – опорные блоки из бетона или железобетона; 4 – дренажный лоток; 5 – деревянная крышка; 6 – струеотбойная стенка из блоков, установленных со щелями; 7 – вентиляционный стояк;8 – железобетонная плита; 9 – колодцы (размеры даны в мм).

Ее необходимо засыпать слоем гравия, щебня или шлака на 200 мм.

Вдоль длинной стороны площадки обычно устанавливаются опоры из красного кирпича или железобетонных блоков, возвышающихся над ней на 200 мм. Расстояние между опорами составляет 1 м.

Сверху на опоры настилают перекрытия из отрезков жердей или бракованных железобетонных плит и засыпают слоем шлака, после чего перекрывают рулонным водонепроницаемым материалом и для утепления засыпают слоем грунта высотой 0,5–0,9 м.
