В системе КОМПАС создание моделей деталей начинается с открытия эскиза в одной из трех плоскостей проекций.
При создании каждой модели вначале выполните команду Файл | Создать | Деталь. На панели Вид нажмите кнопку списка справа от кнопки Ориентация:

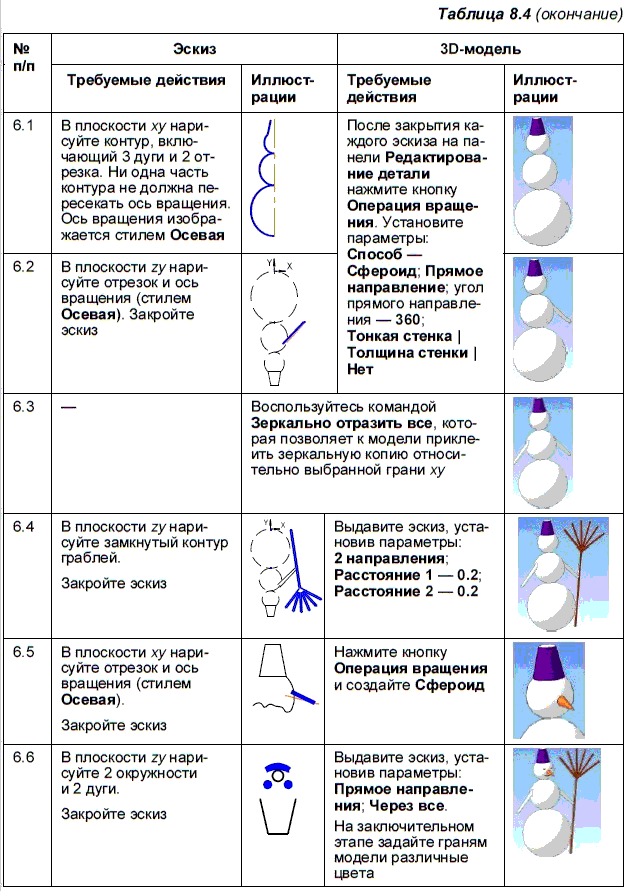

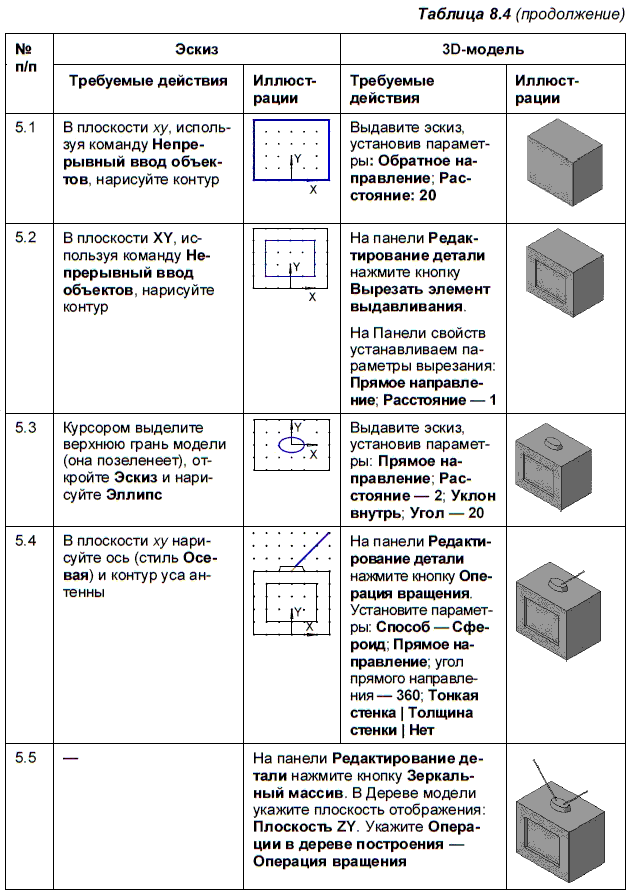

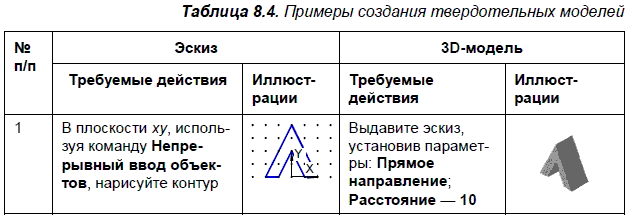

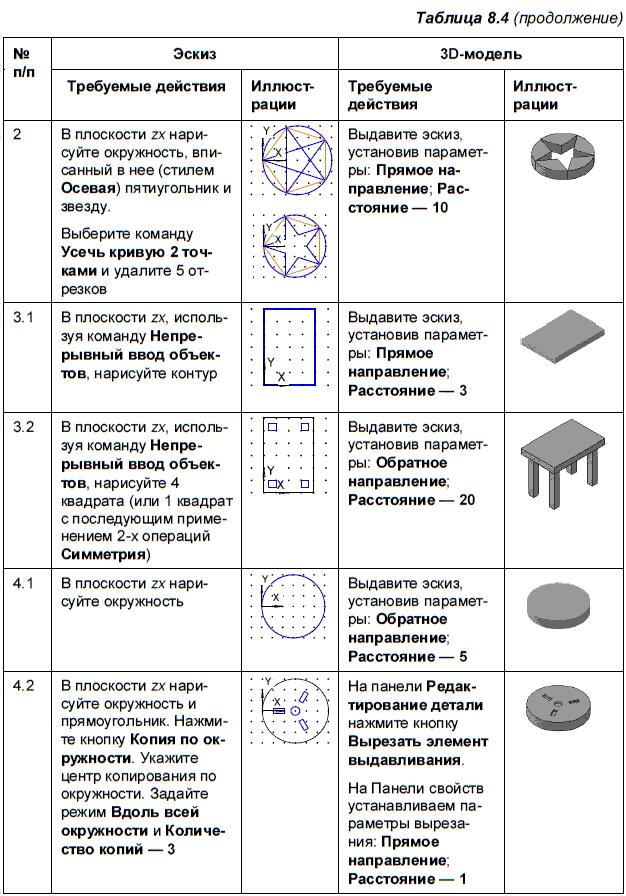

Укажите вариант Изометрия XYZ. Далее выполняются действия, перечисленные в табл. 8.4.
Для рационального выполнения изображений в эскизах необходима предварительная Установка глобальных привязок, причем в примерах 1–4 включите привязку Сетка и Изображение сетки на экране.
8.4. Векторный редактор, встроенный в Word, или КОМПАС?
В учебнике [19] утверждается, что Word располагает простыми и вместе с тем мощными средствами для создания рисунков различной степени сложности: от элементарных геометрических фигур до сложных объемных фигур. В учебнике [20] можно прочитать, что «инструментальная панель Рисование программы Word позволяет создавать двух- и трехмерные графические объекты…». Не будем комментировать и обсуждать утверждения насчет сложности и трехмерности.
В учебнике [18] рассматриваются вопросы, дающие представление о проектировании. Под проектированием понимается процесс создания документации, которая содержит описания, расчеты, чертежи будущих сооружений или технических комплексов. Справедливо отмечается, что при проектировании наиболее широко используются компьютерные модели. Однако с утверждением, что «программы компьютерного черчения распространяются на платной основе и требуют значительного времени на освоение», нельзя согласиться. Для создания простых графических объектов и моделей предлагается использовать векторный графический редактор, встроенный в текстовый редактор Word.

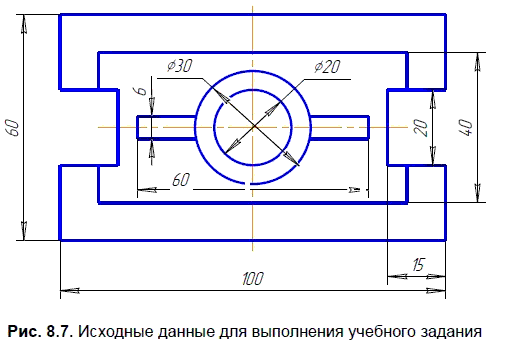

Упражнение 87 [18] содержит следующую формулировку задания: «Создадим электронный чертеж корпуса, представленного как эскиз на рисунке…». И мы создадим такой чертеж (рис. 8.7).

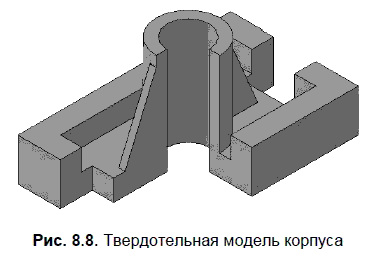

На рис. 8.7 отсутствует ошибка по нанесению горизонтального размера 15 мм (в учебнике [18] левая выносная линия проведена не из той точки). Огласитесь, что показанное на рис. 8.7 изображение вряд ли можно назвать эскизом корпуса. По-видимому, автор [18] из чертежа корпуса выбрал только вид сверху. Покажем, как просто в системе КОМПАС-3D создать модель корпуса, показанную на рис. 8.8.
1. Для создания модели новой детали выполните команду Файл | Создать или нажмите кнопку Создать на панели Стандартная:
В открывшемся окне выберите тип нового документа Деталь.
2. На панели Вид нажмите кнопку списка справа от кнопки Ориентация:
Укажите вариант Изометрия XYZ.
3. В дереве модели укажите Плоскость ХY.
Нажмите кнопку Эскиз на панели Текущее состояние:
Плоскость ху станет параллельной экрану.
В появившейся Компактной панели нажмите кнопку переключения Геометрия:
для вызова соответствующей Инструментальной панели.
На панели Глобальные привязки включите привязку По сетке:
А на панели Текущее состояние — инструмент Сетка:
Используя команду Непрерывный ввод объектов:
по сетке и заданным размерам прорисуйте показанный на рис. 8.9 контур.
Заканчивается эскиз повторным нажатием кнопки Эскиз:
4. Нажмите кнопку Операция выдавливания:
на панели Редактирования детали:
Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 20.0. Ввод параметров заканчивается нажатием кнопки Создать объект:
5. После включения команды Полутоновое:

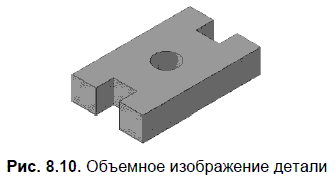

на панели Вид получится объемное изображение детали, представленное на рис. 8.10.
6. Для формирования углубления в основании корпуса в Дереве модели укажите Плоскость XY.
Нажмите кнопку Эскиз:
В появившейся Компактной панели нажмите кнопку Геометрия вызова соответствующей Инструментальной панели:
