В системе КОМПАС при работе с SD-редактором по определению не требуется создавать иллюзию объемности. При построении моделей шестеренок, а точнее зубчатых колес, стоит обратить внимание на реальность моделируемых элементов этих объектов.

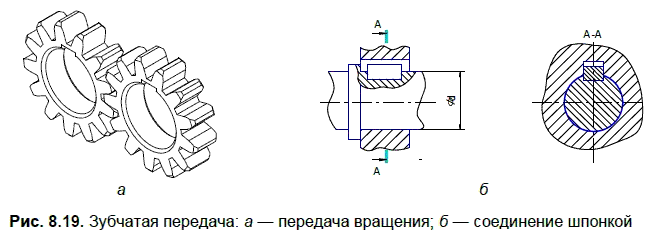

Следует уяснить назначение зубчатых колес. Зубчатые колеса используются в механизмах для передачи непрерывного вращательного движения от одного колеса к другому (рис. 8.19).

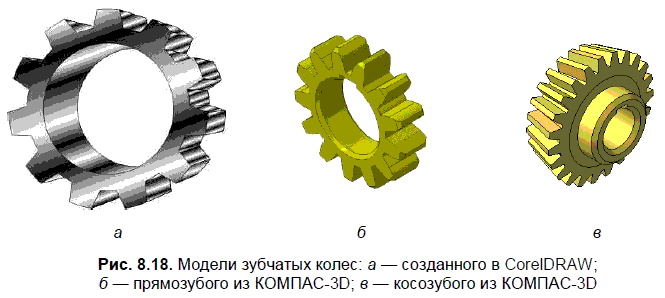

Зубчатые колеса могут быть прямозубыми (рис. 8.18, а и б) и косозубыми (рис. 8.18, в). У зубчатого колеса наружный диаметр (по вершинам зубьев), диаметр окружности впадин и диаметр d делительной окружности не могут быть взяты произвольно. Эти величины находятся в зависимости от числа зубьев z и шага зацепления p.

Шаг зацепления — расстояние между одноименными точками двух соседних зубьев, измеряемое по дуге делительной окружности (рис. 8.20). Делительная окружность делит зуб на две неравные части: головку и ножку.

Длина делительной окружности зубчатого колеса определяется соотношением L = zp = d. Отношение р/ называют модулем зубчатого колеса, обозначают буквой m и измеряют в миллиметрах. Модуль является основным параметром зубчатого колеса и его величины установлены стандартами.

Создадим модель зубчатого колеса, выбрав модуль m = 7 (такое большое значение выбираем для наглядности показа зубьев на рис. 8.18, б) и предусмотрев шпоночный паз. Шпонка предназначена для соединения вала с посаженной на него деталью (рис. 8.19, б). Размеры шпонок стандартизованы и определяются диаметральным размером d вала.

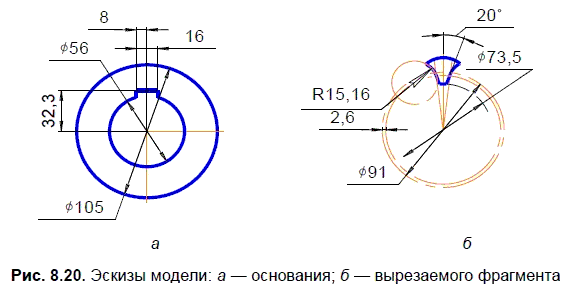

На рис. 8.20 показаны два эскиза с пояснением назначения каждого размера.

1. Для создания модели новой детали выполните команду Файл | Создать на панели Стандартная или нажмите кнопку Создать:

В открывшемся окне выберите тип нового документа Деталь.

На панели Вид нажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия XYZ.

В Дереве модели укажите Плоскость ХY.

2. Нажмите кнопку Эскиз на панели Текущее состояние:

Плоскость ху станет параллельной экрану.

3. В появившейся Компактной панели нажмите кнопку переключения Геометрия для вызова соответствующей Инструментальной панели:

4. На панели Глобальные привязки включите привязки:

Ближайшая точка:

Пересечение:

Угловая привязка:

5. Используя команды Непрерывный ввод объектов:

Окружность:

Выровнять по границе:

Усечь кривую:

(на Инструментальной панели Редактирование):

выполните показанный эскиз (рис. 8.21).

Центры окружностей совместите с началом координат. Нанесите показанные размеры. При нанесении размеров система автоматически изменяет геометрию эскиза.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

6. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств. Устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 25.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат приведен на рис. 8.22.

7. На панели Редактирование детали:

нажмите кнопку Фаска:

На Панели свойств выберите: Длина — 2.5; Угол — 45. Курсором укажите 4 ребра (с обоих торцов). Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 8.23.
