Такие донжоны имеют замки Ланже, Лош, Божанси, Шовиньи (план которого мы приводим на рис. ЗЗ) [45] , а также городов Монтришар, Домфрон, Ножан-ле-Ротру, Фалеза и других. Их залы образовывали своды или отделялись друг от друга деревянным потолком, опиравшимся на ряд отдельно стоящих столбов. Залы имели многочисленные окна, через которые в них проникал свет, кроме того, они часто имели дымовые трубы, очаги и колодцы на первом этаже. Донжон строился в самом высоком месте холма, на котором стоял замок, или на специально сооруженном валу. Основание донжона защищала невысокая стена (chemise), а внутрь можно было попасть только через узкую дверь, поднятую на несколько метров над уровнем земли, а также с помощью деревянных и перекидных мостов, сообщающихся с парапетом этой стены. Уже тогда донжоны имели большую высоту, от 9 до 15 метров, что позволяло держать под наблюдением не только внешнюю линию укреплений замка, но и прилегающую к нему местность. До наших дней, насколько мне известно, не дошли верхние защитные сооружения донжонов, сооруженных в период с X до конца XI века, поэтому мы не можем сказать, устанавливались на них во время войны хорды или их венчали боевые площадки или островерхие крыши. Зато до нас дошли верхние части замков, построенных в конце XI – начале XII века, таких как Каркасон, где хорошо видны следы этих деревянных хорд, поэтому можно сделать предположение, что все квадратные башни запада, севера и центра Франции также имели подобные защитные укрепления. К середине XII века от квадратной формы донжонов и башен отказались. Под их выступающие углы можно было легко подвести подкоп и разрушить с его помощью всю башню. Донжон замка Этамп представляет собой весьма необычное сооружение, на примере которого хорошо видно, какие усилия прилагали строители XII века, чтобы сделать эту башню одновременно резиденцией феодала и хорошо укрепленным фортом. Мы приводим на рис. 34 план первого этажа этого донжона [46] .

Донжон замка Провен, называемый «башней Цезаря» и построенный в XII веке, еще более интересен для изучения. Он представляет собой восьмиугольный форт с четырьмя башнями, которые у основания донжона примыкают к его стене, а выше становятся отдельными сооружениями и, таким образом, обеспечивают круговой обзор. Донжон вмещал в себя большое число воинов, если судить по планам других его этажей и угловых башен. На рис. 35 приведен план первого этажа «башни Цезаря»; на рис. 36 – план второго этажа; на рис. 37 – план четвертого этажа и первой круговой галереи (tour-de-ronde); на рис. 38 – вид с запада и на рис. 39 – разрез всего донжона по линии AB [47] .

Платформа С (см. рис. 35), окружающая донжон замка Провен, была сооружена в XV веке англичанами для установки пушек. Она расположена на месте невысокой стены, защищавшей его основание, которая была построена гораздо раньше. Стену D продолжили до парижских ворот и установили сообщения между платформой С или защитной стеной и парапетами городских стен.

Раньше в зал донжона можно было попасть со второго этажа, с парапетов стены, и через четыре дверцы I (рис. 36), имевшие связь с четырьмя подъемными мостами. Для этого необходимо было спуститься со второго этажа на первый, который не имел связи с внешним миром; пройдя в дверь F (см. рис. 35) и спустившись по лестнице, вы оказывались у замаскированного колодца Р. В донжоне этого замка, который по традиции считается местом временного заключения Иоанна Доброго, на первом этаже, помимо зала, расположен очаг G, установленный в XV веке, и небольшая часовня Н. На втором этаже имеется несколько маленьких комнат, в которых размещался командный состав гарнизона. Посредством четырех дверей I и перекидных мостов гарнизон мог легко добраться до платформ или крытого перехода стены, защищавшей основание донжона (chemise), которую мы изобразили на плане (см. рис. 36), а оттуда пройти к стене D, сообщающейся с внешним миром. С помощью небольшой винтовой лестницы К можно было подняться на парапет с бойницами L (рис. 37) и на сторожевые башни М. И наконец, на третий этаж, укрепления которого частично разрушены, вела лестница N. Старые здания замка в своем нынешнем состоянии достигают только линии X–X (рис. 38 и 39), однако нет сомнений, что верхняя часть донжона была тщательно укреплена, что подтверждается наличием угловых башен. Мы попытались изобразить на рис. 38 и на разрезе (рис. 39) верхний этаж в точном соответствии с видами укреплений, существовавших в то время, и с помощью указаний, найденных в рукописях, созданных до начала XIII века. Впрочем, стоит отметить, что эти указания весьма немногочисленны. Нет сомнений, что на четырех верхних фасадах располагались деревянные хорды, поскольку другого объяснения для отверстий, оставленных в стене галереи (рис. 39), нет. Очевидно, в них вставляли опорные балки этих хорд, которые далеко выдавались над парапетами второго этажа и служили для обстрела противника через машикули. Хорды, таким образом, держали под поперечным обстрелом угловые башни, а эти башни, в свою очередь, – стены донжона.

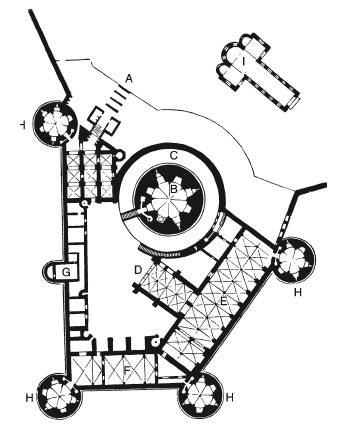

Но в XIII веке строители замков, по-видимому, отказались от квадратных и угловых форм и стали сооружать донжоны круглой формы. На рубеже XII и XIII веков были построены круглые донжоны Шатодёна и Лувра. Где-то около 1220 года Ангерран III де Куси построил прекрасный донжон, который сохранился до наших дней. Мы хотим закончить разговор о донжонах его подробным описанием, поскольку это самый большой, самый завершенный донжон из всех известных нам. Кроме того, система его оборонных сооружений самая сильная из всех и к тому же легко объяснимая. На рис. 26 мы показали план замка Куси и его положение в городе Куси-ле-Шато-Офрик. С плацдарма, или нижнего двора, в котором располагались хозяйственные постройки, вход в замок шел по мосту А (рис. 40), по обоим бокам которого стояли караульные помещения. Во время войны этот мост можно было легко разрушить, поскольку он покоился на отдельных столбах. Донжон В и защищавшая его основание стена возвышались над нижним двором и рвом, кроме того, с них были хорошо видны внутренняя поверхность стен замка и весь замок. Башни Н были построены одновременно с донжоном, как и часовня D. Верхние сооружения ворот и большие залы Е и F были перестроены в начале XV века.

Если замок попадал в руки врага, гарнизон запирался в донжоне, куда можно было попасть через единственную дверь, к которой вел подъемный мост. От защитной стены замок отделял ров С. Вход А (см. план первого этажа донжона на рис. 41) перекрывался опускающейся решеткой, двумя дверями и железным брусом, или грилем. Справа широкая лестница вела на второй этаж; слева расположен коридор, по которому можно было пройти в гардероб. Свет на первый этаж проникал через немногие узкие окошки, расположенные на большой высоте от пола (см. разрез на рис. 44, над линией ОР плана), и, возможно, через смотровое отверстие на вершине свода, которое, вероятно, повторялось на всех других этажах до самой крыши. Оно было сделано для передачи приказов, сбрасывания метательных снарядов и доступа воздуха в башню.

В точке D в одной из 11 ниш, окружавших зал, расположен широкий и очень глубокий колодец. Во второй нише от него находился камин. Арки свода, сейчас разрушенного, от которого остались одни пяты, опирались на красивые капители и консоли в виде согнутых фигур. План второго этажа очень похож на план первого (рис. 42).
