Технические сплавы меди с цинком называются латунями. Латунь с содержанием цинка 10 %, остальное медь, называют томпаком, а сплавы меди с 14–20 % Zn – полутомпаками.

Различают латуни простые – двойные сплавы меди с цинком и с некоторыми примесями, не имеющими существенного значения, и сложные – легированные, которые содержат в своем составе ряд элементов, оказывающих существенное влияние на свойства сплава.

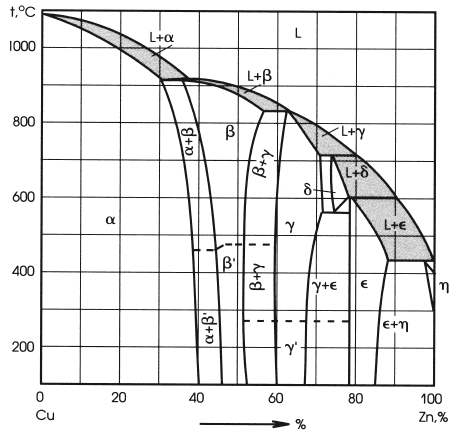

Диаграмма состояния системы Сu – Zn показана на рис. 6.2. В этой системе практический интерес представляют область одного твердого раствора α (Zn в Сu) и следующая за ней область, в которой встречаются две фазы, (α + β) или β’. Поэтому латуни по химическому составу и структуре разделяют на однофазные (α-латуни) и двухфазные (α + β’) – латуни.

Граница между ними – предел растворимости Zn в Сu – 39 %.

β-фаза представляет собой твердый раствор на базе электронного соединения CuZn и имеет решетку объемно центрированного куба (отличную от Сu и Zn).

При температуре выше 453–470 °C β-фаза является неупорядоченным твердым раствором. При 453–470 °C происходит упорядочение расположения атомов меди и цинка в кристаллической решетке центрированного куба (на каждый атом Сu приходится атом Zn). Упорядоченный твердый раствор обозначен β’.

β-фаза распространяется на область содержания Zn от 46 до 50 %. CuZn может растворять в себе и Сu, и Zn.

γ-фаза – твердый раствор на базе электронного соединения Cu5Zn8. Он хрупок, поэтому сплавы меди с цинком, содержащие γ-фазу, применения не находят.

Практическое применение находят латуни с содержанием Zn не более 45–47 %. Таким образом, применение имеют только два типа латуней: α-латуни с содержанием Zn до 39 % и (α + β’) – латуни с содержанием Zn от 39 до 47 %. При содержании цинка более 50 % в сплавах может быть ε-фаза – твердый раствор на базе электронного соединения CuZn3; η-фаза – твердый раствор меди в цинке.

В ювелирном деле латуни используют для изготовления украшений и посуды. Например, сплавы золота 585-й пробы имитируются латунью ЛАМц66-4-3. В ряде остальных случаев используют многокомпонентные латуни.

В состав многокомпонентной латуни вводят такие элементы, как олово, кремний, алюминий, никель и др. Основная цель – повысить литейные свойства латуни.

Олово . При содержании олова до 2,0–2,5 % оно не оказывает влияния на жидкотекучесть. Улучшает механические свойства в области твердого раствора, повышает коррозионную стойкость.

Рис. 7.2. Диаграмма состояния Си – Zn.

Кремний . Увеличивает жидкотекучесть, уменьшает испарение цинка при плавке и литье. Улучшает обрабатываемость резанием, паяемость. Увеличивает прочностные свойства, твердость.

Алюминий . Повышает жидкотекучесть, качество поверхности отливок, увеличивает коррозионную стойкость. Улучшает механические свойства. Сильно уменьшает растворимость цинка. Уменьшает испарение цинка при плавке и литье.

Марганец . Несколько снижает жидкотекучесть, повышает коррозионную стойкость и механические свойства.

Никель . Добавки 1,0–1,5 % Ni улучшают жидкотекучесть, измельчают зерно; при содержании 2 % жидкотекучесть ухудшается. Увеличивает коррозионную стойкость.

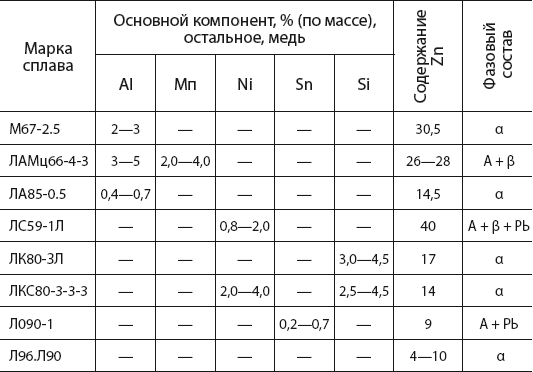

В таблице 7.2 приведен химический и фазовый состав латуней с высокими декоративными свойствами.

Таблица 7.1

Химический и фазовый состав латуней с высокими декоративными свойствами (содержание железа по массе 0,8–1,570 )

Входящие в группу латуней, томпаки и полутомпаки имеют желтоватый цвет и по свойствам близки к меди.

Их используют для изготовления различных ювелирных изделий с соответствующим защитным и декоративным покрытием.

Сплавы меди со всеми металлами, кроме цинка, называют бронзами. В ювелирной промышленности в основном используются оловянистые бронзы (сплавы системы Си – Sn), обладающие высокими литейными свойствами (жидкотекучесть, малая усадка), достаточно высокой прочностью, коррозионной стойкостью и имеющие красивый желтоватый цвет. Применение находят сплавы меди, содержащие до 5 % олова. Кроме того, используются алюминиевые и кремниевые бронзы.

Оловянистые бронзы

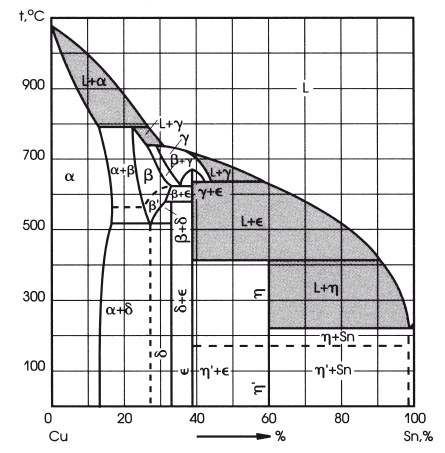

Диаграмма состояния медь – олово приводится на рис. 6.3.

В сплавах системы Си – Sn образующие фазы следующие:

α-фаза – твердый раствор замещения олова в меди, имеющий гранецентрированную кубическую решетку;

β-фаза – твердый раствор на базе химического соединения Cu3Sn8;

γ-фаза – твердый раствор на базе химического соединения Cu31Sng, образующийся при перитектической реакции между жидким сплавом и β-фазой;

ε-фаза – электронное соединение Cu3Sn;

η-фаза – химическое соединение Cu6Sn5.
