Эффект модифицирования, т. е. улучшение механических свойств вследствие модифицирования, тем больше, чем выше содержание кремния в сплаве, поскольку при модифицировании меняются величина и форма кристаллов кремния. На силумины, содержащие менее 5 % Si, модифицирование положительного действия не оказывает.

Для ювелирного литья применяют сплав АЛ2. Плотность эвтектического силумина АЛ2 составляет 2,66 г/см3. Он имеет высокую коррозионную стойкость в воздушной атмосфере, включая атмосферу морского воздуха. Небольшие добавки марганца и магния дополнительно повышают коррозионную стойкость. Высокие литейные свойства силуминов определяют их хорошую свариваемость, что важно при сборке ювелирных изделий. Термически не-упрочняемый эвтектический силумин АЛ2 имеет высокую пластичность, но невысокие прочностные характеристики. Существенное преимущество сплава АЛ2 – малый интервал кристаллизации (близкий к нулю), поэтому в отливках не образуется усадочной пористости, что очень важно при доводочных операциях – шлифовке и полировке ювелирных отливок, так как при механической обработке усадочная пористость вскрывается и ухудшает поверхность изделия. В ювелирном литье указанные дефекты не допускаются.

В художественном литье образование концентрированных усадочных раковин (что характерно для сплавов с малым интервалом кристаллизации) вызывает трудности при отливке средних и сложных по конфигурации отливок. В этом случае применяют упрочняемый термообработкой сплав АЛ4, который по сравнению со сплавом АЛ2 имеет значительно меньшую концентрированную усадочную раковину, что важно при отливке барельефов, скульптур и пр.

Отливки из сплава АЛ4 подвергают закалке и отпуску. В процессе нагрева происходят некоторое укрупнение частиц кремния в эвтектике и переход в раствор (при закалке) и выделение (при отпуске) в высокодисперсной форме частиц фазы Mg2Si, что вызывает дополнительное упрочнение сплава. В ювелирном и художественном литье часто применяют сплав АЛ9 (система Al – Si – Mg). Сплав содержит 6–8 % Si, 0,2–0,4 % Mg. Перед заливкой форм его не модифицируют, а также не проводят искусственное старение отливки (отливки только закаливают). В сплаве сочетаются удовлетворительная прочность, высокая пластичность с хорошими литейными свойствами. В табл. 8.2 приведены составы алюминиевых сплавов, применяемых в ювелирном и художественном литье.

Таблица 8.2

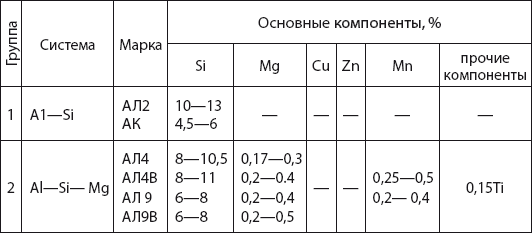

Состав алюминиевых литейных сплавов, применяемых в ювелирном и художественном литье

Сплавы второй группы имеют низкую линейную усадку (1–1,4 %), высокую жидкотекучесть β50—420 мм) и нулевую склонность к образованию горячих трещин. Сплавы хорошо обрабатываются резанием, хорошо шлифуются и полируются. При помощи анодирования электродугового метода имитируют золото различных проб.

Технология анодирования сплавов на основе алюминия следующая. Алюминиевую отливку с хорошо подготовленной поверхностью (обезжиренной, шлифованной и полированной) и свинцовый катод помещают в охлаждаемую ванну с раствором серной кислоты (плотность 200–300 г/л). Процесс протекает при плотностях тока 10–50 мА на 1 см2 отливки (требуемое напряжение источника до 50—100 В). Температура электролита – до +20 °C. Образующаяся при повышенных температурах окисная пленка бесцветная, что позволяет окрашивать ее любыми красителями. При пониженных температурах пленка окрашивается в золотистый цвет (под золото).

В электродуговом методе, получившем название конденсация ионной бомбардировкой (КИБ), используется вакуумная камера, в которой размещен катод (рис. 8.6). В результате приложенного напряжения между корпусом камеры и катодом возникает электрическая дуга. Из катодного пятна вылетают ионы, электроны и нейтральные частицы. Некоторая доля этих частиц попадает на изделие, расположенное внутри камеры. Вначале частицы разрыхляют поверхностный слой изделия, эффективно очищая его и нагревая до 300–500 °C. Далее происходит насыщение поверхностного слоя атомами того материала, из которого изготовлен катод. Если в камеру ввести азот, то на поверхности изделия формируется нитридное покрытие.

Рис 8.6. Схема нанесения покрытий методом КИБ:

1 – катод; 2 – нейтральные частицы; 3 – электроны; 4 – ионы; 5 – отливка.

Широкое распространение получили покрытия из нитрида титана, которые удачно имитируют позолоту. Причем, регулируя параметры процесса, можно добиться полного сходства с золотом различных проб. Такие покрытия отличаются прочным сцеплением с материалом изделия и высокой износостойкостью. При нанесении покрытий методом КИБ предъявляются очень жесткие требования к качеству поверхности изделий: на ней не должно быть загрязнений, таких как ржавчина, масло и другие неметаллические материалы.

Цинк широко используют для изготовления бижутерии. Застежки, молнии, пуговицы, элементы недорогих бус, декоративные накладки на подарочные папки и ружья, личные украшения (цепочки), ювелирные шкатулки и т. п. выполняются из цинковых сплавов. В чистом виде цинк применяется для антикоррозионных и декоративных покрытий.

Механические свойства цинка характеризуются следующими средними показателями: σв = 15 кГ/мм2, δ = 20 %, ψ = 70 % и НВ = 30 кГ/мм2.

Сплавы на основе цинка применяют для получения художественных и ювелирных отливок литьем под давлением и в кокиль.

Согласно диаграмме состояния системы Zn – Al, приведенной на рис. 9.1, первичными кристаллами являются твердый раствор алюминия в цинке (β-фаза), а эвтектикой – смесь кристаллов α и β (α-твердый раствор цинка в алюминии). Однако при медленном охлаждении α-фаза при температуре 270 °C распадается с образованием эвтектоида: α → α1 + β, где α1 является также твердым раствором цинка в алюминии, но содержит в своем составе 27 % Zn. Фаза α имеет в составе: 79 % Zn и 21 % Al.

Необходимо указать, что если быстрым охлаждением удается предотвратить распад α-твердого раствора, то в силу неустойчивого его состояния при обычных температурах происходит распад уже в готовых изделиях. Этот процесс часто называют естественным старением. При старении происходит изменение свойств и линейных размеров отливок. Последнее характерно для цинко-магниевых сплавов, а в цинко-алюминиевых и цинко-медных сплавах изменение линейных размеров не наблюдается. Двойной сплав цинка с алюминием имеет структуру, указанную на рис. 9.2.

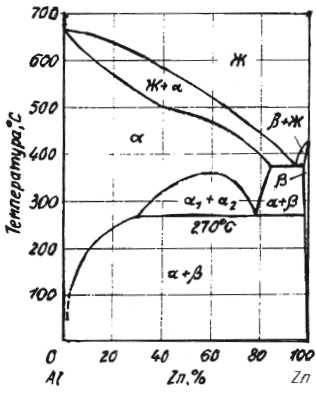

Рис. 9.1. Диаграмма состояния Zn-AI.

Рис. 9.2.

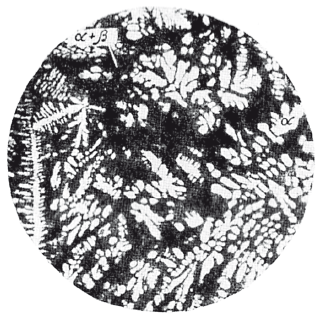

Микроструктура сплава цинка с 4 % алюминия. Видны светлые первичные кристаллы β-твердого раствора и эвтектика α + β (темное поле).

Из других сплавов для ювелирного и художественного литья следует выделить бинарный сплав цинк – медь и тройной сплав для литья под давлением, содержащий 4 % Al, 3 % Си, 0,1 % Mg, остальное Zn. Сплав Zn – Си выгодно отличается от сплава Zn – Al тем, что в нем не наблюдается старение при тех же литейных свойствах. Однако он имеет более низкие механические свойства. Тройной цинковый сплав для литья под давлением с 4 % Al, 3 % Си, 0,1 % Mg имеет наиболее высокие механические свойства и лучшие литейные качества по сравнению с другими цинковыми сплавами. Припои

Цинковые припои в основном используют для пайки алюминиевых сплавов. Хорошо оправдал себя припой, представляющий сплав цинка с 40 % кадмия. Этот сплав имеет температуру плавления 266 °C, временное сопротивление 100 МПа и относительное удлинение 5 %.

Припой является заэвтектическим сплавом системы кадмий – цинк, структура которого состоит из первичных кристаллов P-твердого раствора кадмия в цинке и эвтектики (α + β), где α– твердый раствор цинка в кадмии. Диаграмма состояния приведена на рис. 9.3.

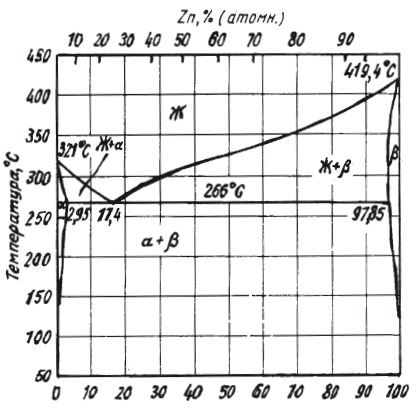

Рис. 9.3. Диаграмма состояния Cd – Zn.

Серебро – химический элемент, металл. Атомный номер 47, атомный вес 107,8. Плотность 10,5 г/см3. Кристаллическая решетка – гранецентрированная кубическая (ГЦК). Температура плавления 963 °C, кипения 2865 °C. Твердость по Бринеллю 16,7.

Серебро – металл белого цвета. Считается вторым после золота благородным металлом. Полированное чистое серебро практически не изменяет свой цвет на воздухе. Однако под воздействием сероводорода воздуха на поверхности со временем образуется темный налет – сульфид серебра Ag2S. Серебро по сравнению с золотом и платиной менее устойчиво в кислотах и щелочах.
