Шрифт:
1083
Серебро (чистое)
960
Никель (чистый)
1455
Томпак
1000
Железо
1535
Бронза
1000
Платина
1769
Кроме температуры плавления металла для эмальерных работ важное значение имеет способность металлов сохранять свой цвет и блеск и просвечивать сквозь прозрачную эмаль после ее обжига (табл. 6). Этим свойством обладают только драгоценные металлы — золото, серебро и платина, так как при обжиге на них не образуется оксидных пленок и сохраняется блеск под слоем эмали.
Таблица 6
Металлы
Цвет
Блеск после обжига эмали
Золото
Желтый
Сохраняется
Серебро
Белый
»
Медь
Красный
Нет
Томпак
Желто-красный
Не полностью
Железо (сталь)
Серый
Нет
Алюминий
Серый
»

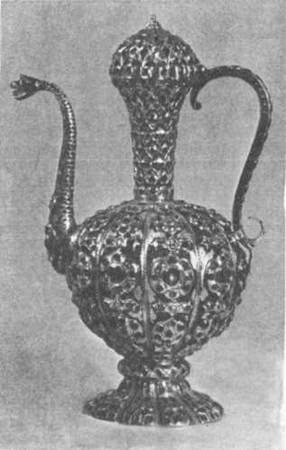

5. Золотой рукомой с прозрачной эмалью (XVII в.)
Медь и железные сплавы (малоуглеродистая сталь и чугун) не обладают этим свойством, они быстро окисляются и становятся тусклыми и темными; поэтому их можно использовать только под глухие (опаковые), непрозрачные виды эмалей. Если же при эмалировании медных изделий все же желательно иметь участки с прозрачной эмалью, то на этих участках под эмаль под-кладывают золотую (под красные и желтые тона) или (еще лучше) серебряную фольгу. На серебряной фольге особенно хорошо светятся голубые, синие и зеленые эмали. Можно также прозрачные эмали класть не непосредственно на медь, а на слой белой эмали. На томпак можно наносить и глухие и прозрачные эмали, так как его блеск под слоем эмали сохраняется, хотя отражательная способность томпака, конечно, значительно уступает отражательной способности драгоценных металлов. Поэтому в этом случае также можно делать подслой из белой эмали.
Необходимо учитывать также тепловой коэффициент линейного расширения металла в процессе его нагрева и последующего охлаждения, так как от этого зависит прочность сцепления эмали с металлом. При этом желательно поверхность основы делать шероховатой, так как при этом повышается прочность сцепления металла с эмалями.
Коэффициент линейного расширения эмали должен соответствовать коэффициенту линейного расширения металла или сплава, на который накладывается эмаль, в противном случае при остывании эмаль будет отслаиваться от изделия, несмотря на тщательность соблюдения технологического процесса.
В ювелирных изделиях металл, который выбран как основа под эмаль, иногда во многом определяет художественные достоинства изделия. Особенно это. относится к изделиям, в которых применяются прозрачные (просвечивающие) эмали. В этом случае блеск основного металла (а также и цвет) через тонкий слой прозрачной эмали придает ей особую силу и яркость цвета. Например, золото (как чистое, так и высокопробное) является особенно хорошей основой. Оно мало деформируется при нагревании и придает эмали яркость и блеск (рис. 5). Серебро, наоборот, деформируется, поэтому хуже удерживает эмаль. Медь служит прекрасной основой для эмали, так как имеет высокую температуру плавления. Однако прозрачные эмали, которые светятся на золоте или серебре очень ярко, на меди выглядят темными и грязными. На томпаке эмаль держится и просвечивает удовлетворительно. Бронза считается плохим материалом для эмалирования. Она окисляется и пригодна только для глухих эмалей. Кроме того, сцепление эмали с бронзой непрочное и эмаль легко осыпается. Однако в прошлом бронзовое литье нередко расцвечивалось глухой синей и белой эмалью. Алюминий — новый материал для эмалирования. Обычные эмали с температурой плавления, близкой к 800°С, для него непригодны, так как алюминий уже при 660°С плавится.
Инструменты и приспособления
Для выполнения эмальерных работ необходимы инструменты и оборудование.
Весы с набором разновесов для отвешивания различных веществ при составлении шихты (для плавки эмалей). Точность весов должна быть до ОД г.
Тигли графитовые или керамические для плавки эмалевой массы, небольшой емкости (до 30 — 50 см3).
Крючок (из стальной проволоки) для взятия проб в процессе варки эмали.
Тигельные щипцы для захвата и вынимания горячего тигля из печи.
Муфельная электрическая печь с закрытой обмоткой, с температурой нагрева 900 — 1000°С. для плавки и обжига эмалей. Такие печи выпускаются Ленинградским заводом «Электродело». Печь должна быть с комплектом термопар и милливольтметром.
Молоток с широким бойком для дробления эмали на куски.
Ступка с пестом для растирания эмали из твердых материалов — яшмы, агата или фарфора.
Баночки с крышками (фарфоровые или стеклянные) для хранения готовой растертой эмали.
Бетрагштихель — специальный инструмент с ложкообразными концами для накладывания эмали. Его легко сделать самому из стальной или латунной проволоки диаметром 3-4 мм, расплющив и опилив концы.
Игла стальная (вставленная в деревянную рукоятку) для очистки эмалевой массы от посторонних частиц, исправления брака, снятия пылинок и лишней краски при живописи по эмали.
