Эмаль по скани. Этот технический прием был известен еще в конце XIII — XIV вв. в Италии, откуда он получил распространение в другие страны Европы. Особенно широ­кое развитие этот прием получил в Венгрии в XV в., а для древнерусского ювелирного искусства эти эмали характерны в XVI и особенно в XVII вв. Изготовлялись они из золота, серебра или меди.

Филигранной перегородчатой эмалью украшали самые различные предметы: посуду, ювелирные украшения, лар­цы, коробочки, церковную утварь, оклады икон и др. Перегородки делались из филиграни, сученой и вальцован­ной проволоки, которые набирались по рисунку и напаи­вались на изделие. Затем ячейки, образованные филигран­ными перегородками, заполнялись цветными эмалями и из­делие обжигалось. После обжига эмаль несколько сади­лась и образовывала цветной вогнутый мениск.

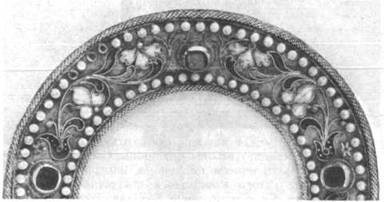

11. Эмаль по скани. Се­ребро Москва (XVII в.)

Иногда эмалью заполнялся только рисунок, а фон оста­вался металлическим (работы московских и новгородских мастеров XVI — XVII вв., рис. 11), иногда фон дополнительно обрабатывался канфарником или просекался (обе операции выполнялись до наложения и обжига эмали).

В других вещах эмалью заполнялся не только рисунок, но и фон (работы мастеров Великого Устюга). На рис. 12 и 13 показаны современные работы.

Оконная (ажурная) эмаль. Возникновение этой разно­видности эмалевой техники в России относится к XIX в. В Италии она была известна в XVI в. Бенвенуто Челлини в своем трактате об искусстве писал об этой технике как об очень сложном приеме. Оконная эмаль представляет собой как бы миниатюрный цветной витраж, работающий на просвет. Оконная (ажурная) эмаль применялась в ювелир­ных украшениях (серьги, кулоны, подвески), а также при изготовлении абажуров, фонарей и лампад.

Основой для перегородчатой оконной эмали служит ажурная филигрань, просветы в которой заполняются мокрой молотой эмалевой массой. Изделие осторожно про­сушивают и немедленно обжигают. Эмаль сплавляется и образует как бы стекло, вправленное в просветы металли­ческого кружева. Такие изделия очень эффектны, если они смотрятся в проходящем свете, и цветные прозрачные эмали чистых цветов напоминают драгоценные камни.

В настоящее время оконная (витражная, как ее теперь часто называют) эмаль производится на Ленинградском объединении «Русские самоцветы» по технологии, разра­ботанной ВНИИювелирпромом. В качестве основы приме­няют золотой сплав 583-й пробы, серебряный 875-й пробы и томпак Л-90. Технологический процесс начинается с подго­товки изделий под эмалирование: их отжигают в муфеле при 400°С, охлаждают при комнатной температуре 1 — 2 мин, отбеливают в соляной кислоте и промывают в проточной воде. После этого их крацуют капроновыми щетками, смо­ченными в 3%-ном растворе поташа и вновь промывают в горячей (60°С), а затем в холодной воде.

Изделие из томпака дополнительно травят в меланже (смесь, состоящая из 730,8 мл концентрированной азотной кислоты, 109,2 мл концентрированной серной кислоты и 20 мл концентрированной соляной кислоты, разбавленной 140 мл дистиллированной воды). Раствор охлаждают. Травление производят в кислотоупорных ваннах до появ­ления блеска на всей поверхности заготовки. Затем заготов­ку хорошо промывают в проточной воде и просушивают. Формы и общие размеры заготовок могут быть самыми различными, но отверстия под витражную эмаль лучше неправильной формы, площадью не более 25 мм2. Диаметр круглых отверстий не должен превышать 5 мм, а перегород­ки каркаса заготовки должны быть одинаковой толщины. Все работы требуют особой чистоты.

Наложение оконной эмали имеет свои особенности. Эмаль наносят постепенно, вручную, с помощью металли­ческого шпателя — бидрошпица методом стекания капли, а излишнюю воду удаляют тампоном из хлопчатобумажной ткани. Затем изделие строго фиксируют на специальной подставке из нихрома или нержавеющей стали и осторож­но (без ударов и толчков) переносят в муфель.

Первичный обжиг (спекание эмали) производят при температуре 640 — 680°С. При этом спекшаяся эмаль должна иметь прочное сцепление с перегородками каркаса. Если заготовка изделия выполнена из томпака (или меди), то ее очищают от окалины капроновой щеткой. Затем прокла­дывают эмаль второй раз, следя за тем, чтобы все отверстия были затянуты полностью. При этом эмаль наносится вровень с перегородками каркаса (или немного выше). Второй обжиг производят при температуре 700 — 740°С. При этом эмаль должна оплавиться полностью и приоб­рести ровную, гладкую поверхность и блеск. К оконным (ажурным) эмалям следует отнести и прорезные эмали (XV — XVI вв.), известные, например, во Франции, хотя образцов этой техники сохранилось очень мало. Способ их изготовления не сохранился. По-видимому, он сводился к следующему: на тонком золотом предмете — чаше или пластине — чеканился углубленный рисунок. Углубления заполнялись прозрачными эмалями (как на выемчатых эмалях). На оборотной стороне углубленные места оказы­вались выступающими, все пространство между ними тоже заполняли бесцветной прозрачной (фонданом) эмалью, затем изделие обжигали и осторожно спиливали золото с фона, т. е. с оборотной (левой) стороны изделия.

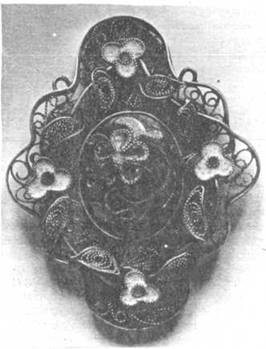

12. Эмаль по скани. Брошь. Современная работа

Сплошные эмали

В эту группу объединяются эмали, сходные по техно­логии изготовления, но обладающие различными художе­ственными качествами. Первой технологической особен­ностью, позволяющей объединить эмали, входящие в эту группу, является то, что эмаль сплошь покрывает метал­лическую основу, имеющую лишь конструктивное значение. Второй особенностью, непосредственно обусловлен­ной первой, является использование цветных металлов для основы изделий, поскольку металл сплошь закрывается эмалью и декоративной роли не играет. Поэтому драго­ценные металлы (золото, серебро) здесь в настоящее время не применяются. Исключение составляют некоторые юве­лирные изделия с росписной эмалью по золоту и серебру.

Эмаль с накладками из металла (проволока, зернь, вырезки из листа) известна с XVI века. Русским вариан­том этой техники являются Устюжские эмали, отличаю­щиеся своеобразным технологическим приемом; эмалевые изделия, выпускаемые фабрикой братьев Поповых, которая была открыта в Великом Устюге в 1761 г. За сравнительно короткий срок (всего 15 лет) фабрикой было выпущено большое количество различных изделий, многие из кото­рых хранятся сейчас в музеях нашей страны. Это подносы, ларцы, коробочки, табакерки и другие предметы.
