Думаю, что такие «игрушки» собирают в Китае несколько сотен малых производителей вручную, как когда-то в Швеции собирали автомобили марки Volvo; малыми партиями и поэтому получалось не всегда идентично, то же касалось и запчастей.

По той же причине нет смысла и дорабатывать устройство путем дополнения логической электрической схемы с участием нового триггера, который имел бы только 2 режима управления светодиодной матрицей, так лелеемые в мечтах некоторыми читателями – нажал 1 раз – свет горит, нажал второй – свет погас. Но именно в этом конкретном примере, такие доработки, на мой взгляд, сомнительны в части их итоговой результативности; если уж совсем делать нечего…

Учитывая вышеприведенные аргументы, а также небольшую стоимость самого фонарика и отсутствия свободного места для платы (микросхемы) доработки, от такой затеи пришлось отказаться, и поступить радикальным способом.

Далее рассмотрим вариант для конкретной модели налобного фонаря с 12 светодиодами (для другого количества светодиодов, или иного их типа, потребуется внести коррективы в сопротивление ограничительного резистора – о нем ниже).

Радикальное усовершенствование устройства сводится к замене кнопки без фиксации SDTM-630-N (могут встретиться и иные варианты тактовой кнопки) на почти аналогичную – с фиксацией типа PS700L, PS645L, PS850L (стоимость 12–18 руб), где цифры в обозначении говорят о размерах кнопки, к примеру, PS700L – 7 мм..

Итак, разбираем корпус фонарика и вынимаем блок для батареек.

Открутив крестообразной отверткой 2 самореза, вынимаем плату с микропереключателем; она маркирована как XGCL-21.

Отпаиваем штатную кнопку (гибкие выводы в отверстия платы) и вместо него устанавливаем микропереключатель с фиксацией положения типа PS700L.

К слову, по размерам в данном случае отлично подходит кнопка с фиксацией от панелей управления старых (10-летней давности) автомобильных магнитол.

Следующим шагом потребуется внести изменения в печатную плату со светодиодной матрицей (она вынимается из корпуса фонаря еще проще – через стеклянную линзу фонаря).

Все светодиоды нужно включить параллельно друг другу с помощью гибких монтажных проводников-перемычек типа МГТФ-0,6. Печатные проводники, ведущие к микросхеме, при этом обрезают.

В разрыв простейшей электрической цепи (батарея питания с напряжением 4,5 В – микропереключатель с фиксацией – светодиодная матрица) включают постоянный резистор сопротивлением 24 Ом ±10 % для ограничения тока в цепи (прямо приложенное напряжение 4,5 В к светодиодной матрице вызовет большой (недопустимый) ток, что приведет к выходу из строя светодиодов), а создавать в данном случае импульсный стабилизатор тока нет необходимости по вышеприведенным аргументам («не стоит овчина выделки»).

Сопротивление ограничительного резистора рассчитывается по закону Ома так, чтобы падение напряжение на нем было 2…2,5 В (при этом не более 2,5 В на светодиодной матрице) и ток не более 15 мА из расчета на 1 светодиод (в данном случае 180 мА).

Поэтому самая простая по затратам времени, деталей и, в конечном счете по эффективности, рекомендация – в смене микропереключателя режимов на аналогичный – по внешнему виду, но с фиксацией положения, к примеру на PS700L; он имеет 6 контактов, 2 из них «купируют» кусачками перед установкой в плату на штатное место (с 4-мя отверстиями).

Ну, и конечно, с учетом вышесказанного надо «поработать» с печатными проводниками на светодиодной матрице с учетом вышеприведенных рекомендаций.

Теперь «китайский гаджет» работает так как вам нравится, не утомляя «лишними» режимами, а внешний вид его не претерпел изменений. Надо бы направить это замечание в «Поднебесную».

Небольшой светильник PSL-80 с одним светодиодом лунного свечения и элементом солнечной батареи можно применять не только по назначению – для «втыкания в землю» на даче и подсветке (совместно с цепью аналогичных светильников) придомовой (садовой) территории; хорошие результаты могут быть достигнуты и при подсветке пальм внутри дома (даже отдельной городской квартиры) и… при подсветке индикаторов различного назначения.

В течении дня панель (элемент) солнечной батареи накапливает заряд, находясь под воздействием солнечного света. Подсветка (светодиод) включается с наступлением темного времени суток.

Длительность горения светодиода зависит от световых условий региона, в котором изделие эксплуатируется; то есть от продолжительности светлого времени суток и интенсивности солнечного света; она также будет меняться в зависимости от времени года. Так, зимой количество часов активной работы светильника будет в разы меньше, чем в летнее время. Соответственно, чем дольше период нахождения светильника на свету и чем этот свет интенсивнее, тем дольше и ярче светильник будет работать в темноте.

В светильнике (рис. 3.37) встроен один Ni-Mh аккумулятор (далее – АКБ) типоразмера АА (на вид пальчиковая батарея LR6).

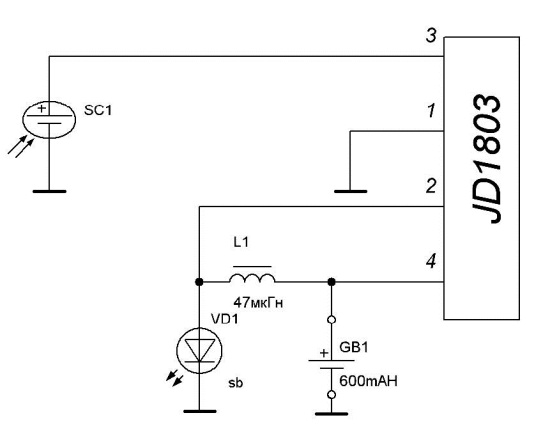

Электрическая схема локального светильника на солнечной батарее и одном светодиоде представлена на рис. 3.38.

Рис. 3.38. Электрическая схема локального светильника PSL-80 и аналогичных

Светодиод лунного свечения (можно заменить любым, к примеру «классическим АЛ307БМ – по наиболее подходящему вам цвету свечения) отпаивают из платы портативного светильника и монтируют (с соблюдением полярности) вместо «штатной» подсветки, встроенной, к примеру, в индикатор КСВ тюнера.
