У кого сохранились части фотоаппаратов со встроенной вспышкой, тот может пойти и другим путем. Для этого старую лампу-вспышку демонтируют и подключают в схему, так, как показано на рис. 3.51.

С помощью представленного преобразователя, подключаемого также в точку А (рис. 3.48) на выходе устройства с низким напряжением питания получают импульсы амплитудой 200 В. Напряжение питания в данном случае увеличивают до 12 В.

Выходное импульсное напряжение можно увеличить, включив в цепь несколько стабилитронов по примеру VD1, VD2 (рис. 3.13).

Это кремниевые планарные стабилитроны, предназначенные для стабилизации напряжения в цепях постоянного тока с минимальным током 1 мА и мощностью до 1 Вт. Вместо указанных на схеме можно применить стабилитроны КС591А.

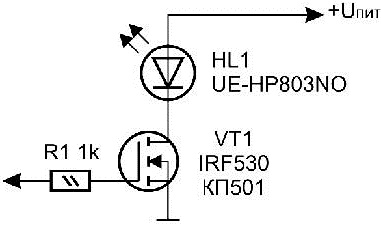

Рис. 3.50. Схема подключения дополнительного усилительного каскада

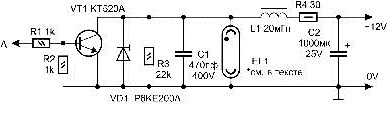

Рис. 3.51. Схема подключения лампы-вспышки

Элементы Cl, R3 составляют демпфирующую RC-цепочку, гасящую высокочастотные колебания.

Теперь с появлением (в такт) импульсов в точке А (рис. 3.48) будет включаться лампа-вспышка ELI. Встроенная в корпус проблескового маячка данная конструкция позволит применять его и далее, если штатный маячок вышел из строя.

К сожалению, ресурс лампы-вспышки от портативного фотоаппарата ограничен, и едва ли превысит 50 час непрерывной работы в импульсном режиме.

Оригинальными включателями света сегодня не удишь, однако представленный ниже – из оптической компьютерной мыши необычен и удобен в городской квартире по нескольким причинам:

– во-первых, миниатюрная мышь хорошо подходит в стенную нишу (выдолбленное место под штатный клавишный включатель);

– во-вторых, не требуется непосредственного контакта с включателем – достаточно провести пальцем (или иным предметом) на расстоянии 1,5 см от «красного глаза» подсветки;

– в третьих, устройство изначально обладает эффектом триггера. Один раз провел пальцем – свет загорелся, второй раз – выключился. Предусмотрен и индикатор реагирования – при проводе пальцем у «подсветки», она загорается в 3 раза ярче.

К оптической компьютерной мыши придется добавить простейший усилитель тока на транзисторе с исполнительным реле в коллекторной цепи с тем, чтобы сигналы от «мыши» управляли лампой освещения мощностью до 200 Вт (ограничены параметрами реле) – об этом ниже. Поскольку практически все оптические мыши построены по одной схеме и принципу работы, рассмотрим одну из них Defender Optical 1330.

Основное устройство позиционирования координат – микросброка с обозначением U2 А2051В0323, совмещенная с фотоприемником (в одном корпусе). С вывода 6 данной микросборки на светодиод красного цвета постоянного поступают импульсы с частотой около 1 кГц, поэтому даже когда оптическая мышь находится без движения на столе, видна красная, едва мерцающая «подсветка».

Однако значение ее «не только подсвечивать место, занимаемое мышью – для красоты». Светодиод – это передатчик, а приемником служит сама микросборка с встроенным в ее корпусе узлом. Когда отраженные от любой поверхности световые сигналы достигают фотоприемника, уровень напряжения на выводе 6 U2 падает до нулевого и светодиод загорается в полную силу.

Именно такую реакцию мы видим у мышки на компьютерном столе при попытке ее перемещения. Время горения светодиода в полную силу составляет 1,3 с (если нет более продолжительных воздействий на мышь). Одна из главных деталей оптической мыши (как ни странно) не электроника, а пластмассовая линза, изогнутая под специальным углом, без нее мышка значительно «слепнет».

Устанавливать в стенную нишу под штатный выключатель мышку нужно в собранном корпусе, который надежно фиксирует оптическую линзу со стороны основания (подложки) мышки.

Когда на фотоприемник поступает отраженный от препятствия (вашего пальца, ладони) сигнал, на выводах 15 и 16 микросборки U1 НТ82М398А (и соответственно на выводах 4 и 5 микросборки U2) изменяется уровень логического сигнала на противоположный. Причем это не инверсные выводы, а независимые друг от друга.

Изменение сигнала на них происходит в зависимости от вертикального или горизонтального перемещения мышки (перемещения перед ней препятствия).

Поэтому управляющий сигнал для исполнительного устройства можно взять с любого из этих выводов и подключить к исполнительному устройству, к точке А (рис. 3.54).

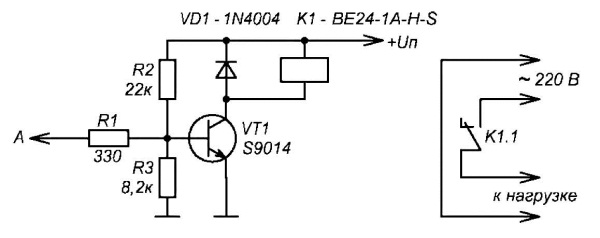

Рис. 3.54. Усилитель тока с исполнительным реле, управляющим нагрузкой в сети 220 В

Открывание транзистора и включение реле происходит при высоком логическом уровне в точке А.

Диод VD1 защищает обмотку реле от бросков обратного тока. Резистор R1 ограничивает ток в базе транзистора.
