В качестве НА1 применен звуковой капсюль со встроенным генератором звуковой частоты, подключать его надо строго в соответствии с полярностью.

Транзистор VT1 р-п-р проводимости открывается тогда, когда напряжение в точке А близко к нулю, то есть в момент смещения мышки.

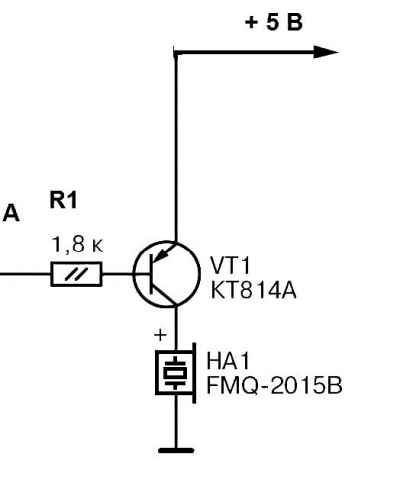

Рис. 3.57. Вариант схемы звукового сигнализатора для подключения к датчику смещения предмета в виде компьютерной мыши

Не пытайтесь подать на «электронную начинку» мыши напряжение более 6 В, она выйдет из строя.

Механические мыши сегодня практически никто не использует (все перешли на оптические), поэтому ее «вторая жизнь» представляется мне весьма интересной и полезной в составе рассмотренного устройства сигнализатора о смещении несущих конструкции деревенского дома.

Разумеется, эту разработку можно применить и в других случаях – тогда, когда требуется высокоточный датчик смещения предмета. Компьютерная мышь вполне соответствует этим требования хотя бы потому, что любое перемещение ее даже на полмиллиметра сгенерирует изменение уровня с высокого на низкий. Разобрав корпус механической мышки, рекомендую продуть сжатым воздухом места крепления пластмассовых шерстеренок и позиционного шарика, а также капнуть по капле бытового масла на крепление шестерней, чтобы уменьшить трение от вращения их осей.

Оптические мыши лишены подвижных механических частей, они более долговечны, а принцип работы, основанный на отражении сигнала от поверхности стола, позволяет создать на основе оптической мыши оригинальный бесконтактный включатель света с подсветкой. На примере компьютерной оптической мыши Defender Optical 1330 (разрешение 400 dpi) устройство управления освещением рассмотрим ниже.
