Очевидно, что регулятор с таким анероидом будет реагировать на изменение высоты полета, так как с увеличением высоты давление воздуха уменьшается. Ясно, конечно, что он будет реагировать и на изменение барометрического давления. Можно заставить его «почувствовать» и изменение скорости полета. В самом деле, давление встречного потока воздуха, набегающего в полете на самолет, всегда больше атмосферного. Это избыточное давление, которое носит название скоростного напора, зависит от скорости полета: оно тем больше, чем больше скорость полета. Значит, достаточно ввести внутрь камеры регулятора, в которой находится анероид, воздух, имеющий повышенное в результате скоростного напора давление, чтобы регулятор стал реагировать и на скорость полета. Для такого регулятора увеличение скорости полета равносильно, следовательно, уменьшению высоты, т. е. снижению самолета.

Итак, мы познакомились с чувствительным элементом (датчиком) регулятора (обычно такой регулятор называется барометрическим).

Но как с помощью этого датчика барометрический регулятор поддерживает постоянство режима работы двигателя при изменении условий полета?

Пусть, например, скорость полета немного увеличилась или высота полета уменьшилась. В обоих этих случаях плотность воздуха, поступающего в двигатель, возрастает и, следовательно, увеличивается вес воздуха, протекающего через двигатель. Если количество топлива, сгорающего в камерах сгорания двигателя, остается при этом постоянным, то соотношение между воздухом и топливом изменится — топливо воздушная смесь будет беднее топливом. Вследствие этого число оборотов двигателя уже не останется прежним, оно уменьшится. Чтобы восстановить заданное число оборотов, нужно «обогатить» смесь, т. е. увеличить подачу топлива. Вот эту функцию изменения количества топлива, подаваемого насосом в камеры сгорания, и осуществляет регулятор.

Иногда это делается путем перепуска топлива. В этом случае обыкновенный шестеренчатый топливный насос, подающий топливо к форсункам камер сгорания, подает его больше, чем нужно. Избыток топлива перепускается либо обратно в топливный бак, либо во всасывающую магистраль насоса. Барометрический регулятор управляет количеством этого перепускаемого топлива, так что к форсункам поступает только строго необходимое количество топлива в зависимости от условий полета.

Но иногда для этой цели применяется специальный плунжерный топливный насос переменной производительности. Барометрический регулятор изменяет подачу этого насоса так, что к форсункам поступает только необходимое количество топлива. Такая система регулирования нашла применение и на некоторых отечественных турбореактивных двигателях, в частности на двигателе РД-500.

Внутри плунжерного топливного насоса вращается на подшипниках ротор, в котором имеется несколько цилиндрических отверстий, просверленных под углом к его оси (рис. 30). В этих отверстиях перемещаются плунжеры — стальные цилиндрические поршеньки. Плунжеры прижимаются пружинами, заложенными в каждое отверстие ротора, к неподвижной, так называемой «косой шайбе». Это название шайба получила потому, что ее ось наклонена под некоторым углом к оси ротора. Ротор насоса получает вращение от двигателя при помощи шестеренчатой передачи. При этом плунжеры совершают поступательно-возвратное движение в своих гнездах — отверстиях ротора, засасывая и нагнетая топливо. Для изменения величины подачи топлива достаточно лишь изменить угол наклона «косой шайбы», что и осуществляется при помощи барометрического регулятора. При увеличении угла наклона «косой шайбы» подача топлива увеличивается, при уменьшении — уменьшается.

Барометрический регулятор имеет две камеры (рис. 31). Одна из этих камер анероидная, в ней заключен упоминавшийся выше анероид, являющийся «чувствительным» элементом регулятора. Другая камера регулятора, называющаяся клапанной, герметически изолирована от анероидной камеры упругой мембраной из фосфористой бронзы и заполнена топливом, на котором работает двигатель. В дне этой камеры имеются два отверстия — по одному из них (отверстие 3)топливо подводится в камеру, по другому (отверстие 1)—отводится из камеры во всасывающую магистраль топливного насоса. Отверстие 1всегда открыто полностью, тогда как отверстие 3частично перекрыто клапаном, связанным с рычагом, укрепленным на мембране, которая разделяет обе камеры регулятора. Один конец рычага опирается на анероид, другой может перемещаться в клапанной камере. Когда один конец рычага поднимается, то другой, естественно, опускается, так как рычаг поворачивается вокруг точки опоры на мембране. Значит, когда анероид по какой-либо причине сжимается, например, при уменьшении высоты или увеличении скорости полета, то опирающийся на него конец рычага поднимается. Противоположный конец рычага, расположенный в клапанной камере регулятора, опускается, уменьшая отверстие для входа топлива в эту камеру, что и используется для изменения производительности насоса.

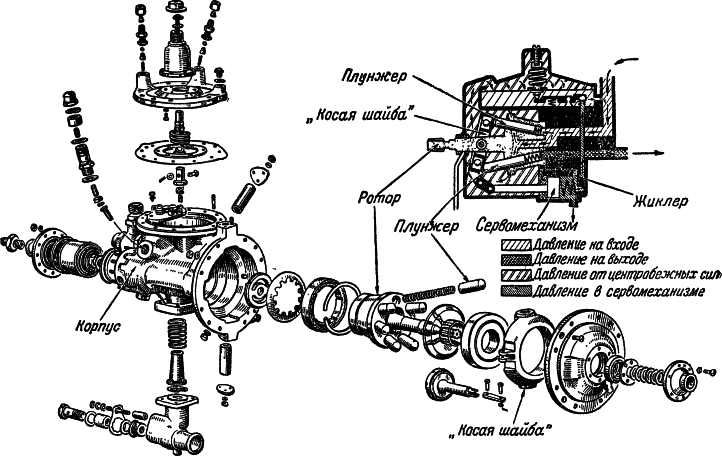

Рис. 30. Схематический разрез и конструкция топливного насоса переменной производительности для подачи топлива в камеры сгорания турбореактивного двигателя РД-500

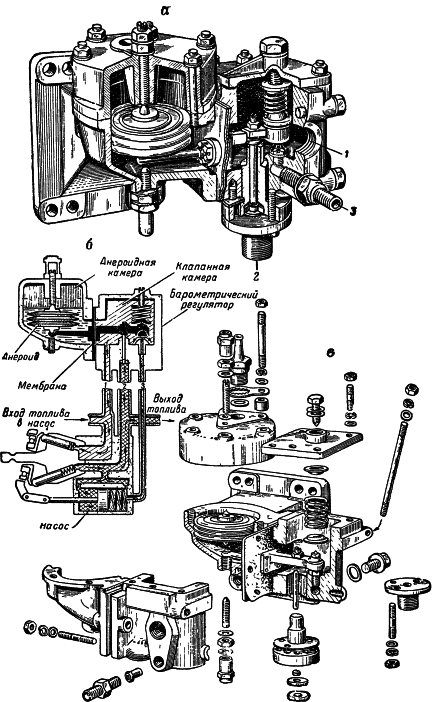

Рис. 31. Барометрический регулятор турбореактивного двигателя РД-500:

а —разрез; б— схема гидравлических связей с топливным насосом; в— конструкция

В корпусе насоса имеется цилиндрическая полость, в которой находится поршень с пружиной. Это — сервомеханизм, служащий для поворота «косой шайбы». Дело в том, что усилие, необходимое для поворота «косой шайбы», так велико, что создать его сразу в регуляторе оказывается невозможным. Для этой цели служит особый исполнительный элемент — сервомеханизм, поршень которого связан тягой с «косой шайбой». Когда поршень под действием пружины выдвигается из полости, в которой он находится, то угол наклона «косой шайбы» увеличивается, в результате чего производительность насоса растет.

Топливо, заполняющее полость сервомеханизма, вытекает из нее по трубке 3(см. рис. 31,б) в клапанную камеру регулятора. Обе полости сервонасоса соединены между собой обводным каналом с находящимся в нем калиброванным отверстием — жиклером. Если давление топлива, протекающего через этот жиклер, уменьшится по какой-либо причине, то силы, действующие на поршень слева и справа, окажутся неодинаковыми. Избыточное давление на поршень при этом уравновесится пружиной, создающей необходимую добавочную силу.

Стоит анероиду регулятора слегка сжаться, что происходит при незначительном увеличении скорости или уменьшении высоты полета, как тотчас же клапан прикроет отверстие 3и выход топлива из полости сервомеханизма уменьшится. Давление топлива в полости, в которой находится пружина, при этом немедленно возрастет и суммарное давление топлива и пружины превысит давление топлива на противоположную сторону поршня. Поршень выдвинется из полости, наклон «косой шайбы» увеличится, а следовательно, увеличится и производительность насоса: в камеры сгорания будет подаваться больше топлива.
