LПП – длина между перпендикулярами – расстояние, измеренное в плоскости КВЛ между носовым и кормовым перпендикулярами.
Носовой перпендикуляр (НП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через крайнюю носовую точку конструктивной ватерлинии.
Кормовой перпендикуляр (КП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через точку пересечения оси поворота руля с плоскостью КВЛ. В случае отсутствия руля кормовой перпендикуляр определяется как линия пересечения ДП с вертикальной поперечной плоскостью, проходящей на расстоянии 97% длины по КВЛ от носового перпендикуляра.
В качестве кормового перпендикуляра для судов, имеющих погруженную транцевую корму, допускается принимать вертикаль, проходящую через нижнюю точку боковой проекции среза транца (рис. 7, б).
LНБ – длина наибольшая – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса (включая концевые надстройки) без выступающих частей;
LГБ – длина габаритная – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса с учетом постоянно выступающих частей (рис. 7, в);
В – ширина – расстояние, измеренное на мидель-шпангоуте между теоретическими поверхностями бортов перпендикулярно ДП, на уровне конструктивной ватерлинии;
ВНБ – ширина наибольшая – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса без учета выступающих частей (привальных брусьев, обносов и т. п.):

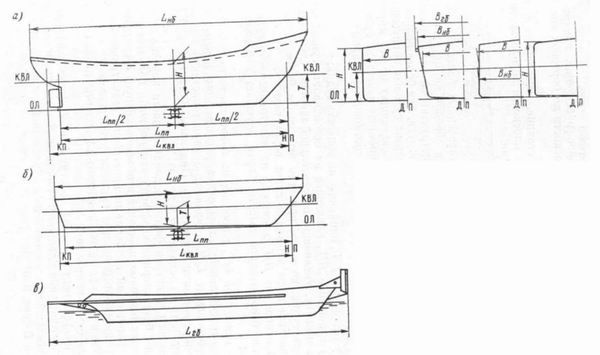

Рис 7. Главные размерения судов: а – без выступающих частей; б – транцевой кормой; в – с постоянно выступающими частями.
ВГБ – ширина габаритная – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса с учетом выступающих частей;
Н – высота борта – вертикальное расстояние, измеренное на мидель-шпангоуте от основной плоскости до бортовой линии верхней палубы;
Т – осадка – вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости до плоскости конструктивной или расчетной ватерлинии.
§ 6. Соотношения главных размерений и коэффициенты, характеризующие форму судового корпуса
Кроме приведенных ранее общих сведений о форме обводов диаметральной плоскости, конструктивной ватерлинии и мидель-шпангоута, для более полной характеристики формы судовых корпусов и представления о зависящих от нее мореходных и эксплуатационных качествах судов необходимо знать следующие числовые соотношения главных размерений судна:
1) отношение L/B, влияющее на ходкость судна;
2) отношение В/Г, влияющее на остойчивость судна, его ходкость и качку. Увеличение относительной ширины улучшает остойчивость судна, но качка при этом становится более резкой и сопротивление воды движению судна возрастает;
3) отношение Н/Т, влияющее на непотопляемость судна. Увеличение относительной высоты борта улучшает непотопляемость судна;
4) отношение L/Т, влияющее на поворотливость судна. Увеличение относительной длины судна ухудшает его поворотливость;
5) отношение L/Н, связанное с характеристикой общей продольной прочности судна (по Правилам Регистра СССР L/H должно быть в пределах от 9 до 14).
Наконец, судить о форме подводной части корпуса судна позволяют безразмерные коэффициенты полноты, полученные путем сравнения основных площадей и объемов корпуса с соответствующими площадями и объемами простейших геометрических фигур и тел, построенных на его главных размерениях.
Такими основными коэффициентами полноты подводной части корпуса судна являются:
а) коэффициент полноты конструктивной (грузовой) ватерлинии а – отношение площади ватерлинии 5 к площади описанного прямоугольника, построенного по расчетной длине L и ширине корпуса В (рис. 8, а)
б) коэффициент полноты мидель-шпангоута в -отношение площади погруженной части мидель-шпангоута w к площади описанного прямоугольника, построенного по расчетной ширине В и осадке корпуса Т (рис. 8, б)

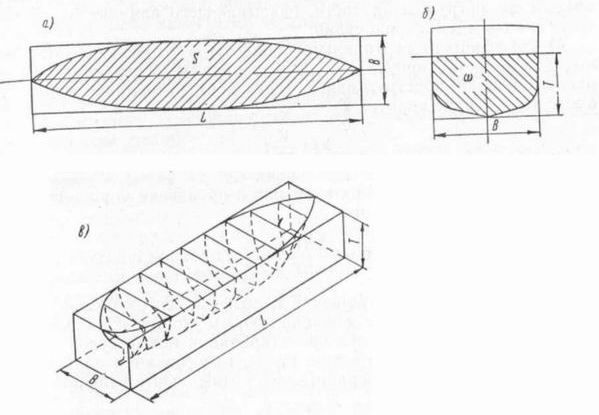

Рис. 8. Коэффициенты полноты подводной части корпуса судна: а – ватерлинии; б – мидель-шпангоута; в – водоизмещения.
в) коэффициент полноты водоизмещения В – отношение объема подводной части корпуса V к объему описанного параллелепипеда, построенного на расчетной длине L, ширине В и осадке корпуса Т (рис. 8, в)
