Линия, образующаяся при пересечении верхней палубы с диаметральной плоскостью, называется палубной линией. Палубная линия морских судов имеет изогнутую форму с подъемом от середины длины судна к оконечностям. Такой продольный изгиб палубной линии называется седловатостью палубы . Палубная линия речных судов, к мореходным качествам которых не предъявляют повышенных требований, делается прямой, без седловатости.

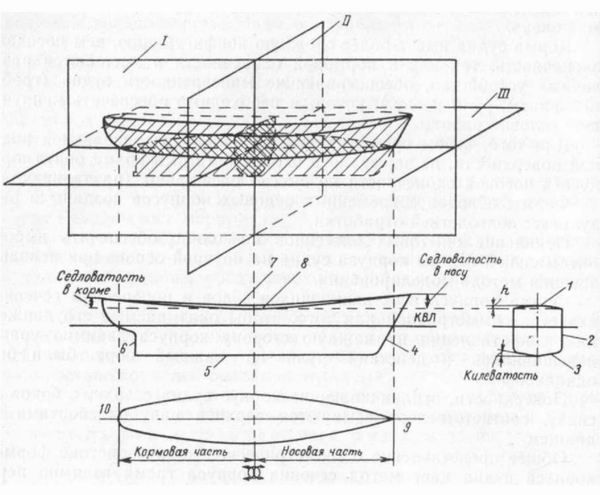

Рис. 1. Сечение корпуса судна тремя взаимно перпендикулярными плоскостями. I-диаметральна я плоскость; II-плоскость мидель-шпангоута; III – плоскость конструктивной ватерлинии. 1-верхняя палуба; 2 – борт; 3- днище; 4 – форштевень; 5 – килевая линия 6ахтерштевень; 7-палубна я линия; 8 – бортовая линия; 9 -нос ; 10- корма; h- стрелка погиби.

Бортовая линия палубы – линия пересечения теоретической поверхности борта и палубы или их продолжений при закругленном соединении палубы с бортом.

Килевая линия (КЛ) – линия пересечения днищевой части теоретической поверхности корпуса с диаметральной плоскостью. Килевая линия имеет разнообразные формы в зависимости от назначения и типа судна (рис. 2).

Килевая линия большинства современных судов горизонтальна. Наклонная килевая линия встречается у судов с так называемым конструктивным дифферентом, который делается для заглубления винта и руля и для их защиты при малой осадке судна. Килевая линия с уступом – реданом встречается у быстроходных легких судов (катеров). В этом случае на ходу судна носовая часть корпуса выходит из воды, а кормовая часть скользит (глиссирует) на водной поверхности. Килевая линия судов специальных типов (подводные лодки, яхты и т. п.) часто бывает криволинейной, что объясняется специфическими особенностями их эксплуатации.

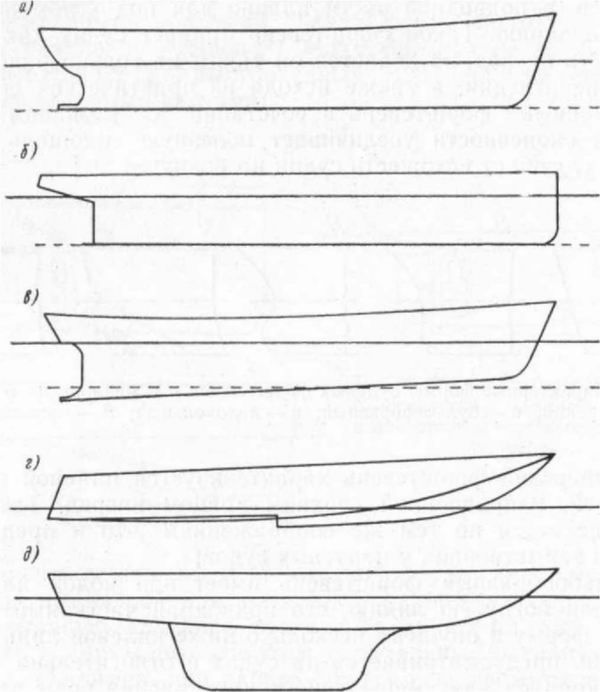

Рис. 2. Палубная и килевая линии различных судов: а – морских; б – речных; в – с конструктивным дифферентом; г – с реданом (с уступом); д – криволинейная (специальные суда – яхты и т. п.).

Кромки, образующиеся при пересечении бортовых поверхностей корпуса с диаметральной плоскостью в носовой и кормовой оконечностях, по которым сопрягаются поверхности правого и левого борта, называются штевнями. Носовой штевень, расположенный по ходу судна впереди, называется форштевнем, кормовой штевень – ахтерштевнем.

Форма обводов штевней вырабатывалась на практике обычно в соответствии с назначением судна.

Характерные формы форштевней показаны на рис. 3:

а) наклонный форштевень, характеризующийся прямой наклонной линией, в подводной части плавно или под углом переходит в килевую линию. Такой форштевень придает судну как бы устремленность вперед, но делается он таким не только ради эстетического впечатления, а также исходя из практических соображений: наклонный форштевень в сочетании с развалом бортов в носовой оконечности увеличивает полезную площадь верхней палубы и улучшает всхожесть судна на волну;

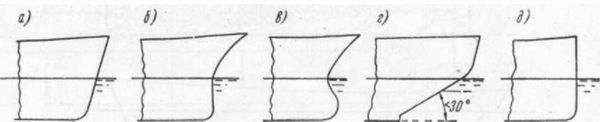

Рис. 3. Характерные формы судовых форштевней: а – наклонный; б-клиперский; в – бульбообразный; г – ледокольный; д – прямой.

б) клиперский форштевень характеризуется плавной образующей линией, направленной верхним концом вперед. Такой форштевень делается по тем же соображениям, что и предыдущий, его форма заимствована у парусных судов;

в) бульбообразный форштевень имеет над водой наклонную прямую или вогнутую линию, его подводная часть имеет каплеобразную форму и опущена несколько ниже килевой линии. Такой форштевень предусматривается на судах с относительно большой шириной корпуса для уменьшения сопротивления воды движению и увеличения скорости хода судна;

г) ледокольный форштевень в надводной части характеризуется наклонной прямой, которая, не доходя немного до уровня воды, приобретает плавный наклон до 30° (выработанный на практике), наклон продолжается в подводной части до плавного перехода в килевую линию. Такой форштевень имеют ледоколы и суда, плавающие во льдах, для того, чтобы судно могло с хода вылезать на ледяное поле и своей тяжестью продавливать его;

д) прямой форштевень имеет вертикальную линию образования в подводной части, плавно переходящую в килевую линию. Такой форштевень встречается преимущественно у речных судов, имеющих свободное место на палубе, не плавающих на относительно взволнованной поверхности, он удобен для обзора пространства перед носом судна при частом плавании в узкостях и при подходах к причалам.

Кормовые оконечности судов, несмотря на их разнообразие, разделяются в основном на три типа (рис. 4). Рассмотрим их:

а) обыкновенная корма имеет свес верхней части корпуса высоко над водой, который называется подзором . Такая корма в большинстве случаев встречается у грузовых одновинтовых судов, имеющих небольшую скорость хода;

б) крейсерская корма с подзором (со свесом), утопленным в воду, и плавными обводами. Такая форма кормы увеличивает площадь палубы и уменьшает вихреобразование за корпусом и предусматривается на быстроходных судах или на судах с несколькими гребными винтами;

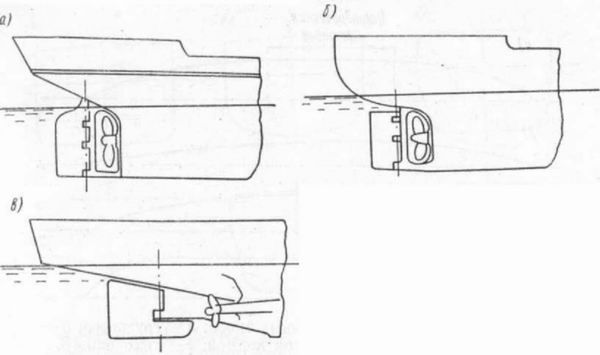

Рис. 4. Форма судовых кормовых оконечностей: а – обыкновенная с подзором; б – крейсерская; в- транцевая.

в) транцевая корма имеет над водой усеченный вид, образованный вертикальной или наклонной в корму поперечной плоскостью, носящей название транца. Такая корма бывает на тех судах, где с кормы выполняются специальные операции; она необходима, например, при работе с сетями на промысловых судах, при постановке мин или тралов военными кораблями и т. п.
