Вертолетное корабельное устройство предназначается для противолодочных, корректировочных или разведывательных управляемых и телеуправляемых вертолетов, размещаемых в кормовой части корабля на специальных устройствах или в корабельных помещениях, называемых ангарами. Стартовая площадка, с которой стартует вертолет, оборудуется компактным устройством для крепления вертолета по-походному, а в непосредственной близости от нее располагаются заправочные и ремонтные базы для подготовки вертолета к воздуху. На больших кораблях (крейсерах, фрегатах, плавучих базах соединений и т. п.), там, где это позволяют габариты, вертолеты ставят в ангары, иногда со снятыми элементами (без несущих лопастей).

Ангары для увеличения живучести вертолетов размещаются ниже верхней палубы. Вертолеты поднимают из ангара на верхнюю палубу специальными подъемниками, которые могут служить для вертолетов и стартовой площадкой.

Схема расположения боевых постов эскадренного миноносца показана на рис. 79.

Рис. 79. Схема расположения боевых постов эскадренного миноносца. 1 – стартовая установка берегового ракетного комплекса (БРК); 2 – стартовая установка ЗРК; 3 – стартовая установка поотиво-лодочного ракетно-торпедного комплекса (РТК); 4 – антенна гидролокационной станции (ГЛС); 5- погреб боезапаса РТК-6-погреб боезапаса ЗРК; 7 – погреб боезапаса БРК; 8 – станция размагничивания; 9 – центральный пост управления оружием-' 10 – котельные отделения; 11- машинные отделения; 12 – погреба артбоеприпасов; 13 – минные погреба (бортовые)- 14 – ачгар вертолета; 15 – химический пост; 16 – буксируемая ГЛС; 17- каты глубинных бомб; 18 – реактивный бомбомет ГБ- 19- аварийные генераторы; 20 – артиллерийские башенные установки; 21 – антенные посты управления огнем ЗРК' 22 – обтекатет антенн РЛС дальнего обнаружения воздушных целей; 23 – мачты-трубы; 24 – антенны РЛС обнаружения воздушных целей- 25 – антенна навигационной РЛС; 26 – антенны РЛС обнаружения надводных целей; 27 – боевой информационный пост 28- ходовой мостик корабля; 29 – посты управления кораблем; 30 – торпедные аппараты; 31 – торпедные погреба'.

Корабельные средства наблюдения и связи обеспечивают выполнение боевых задач, поставленных перед кораблями, находящимися в море.

Получение данных об обстановке в районе плавания обеспечивает на флоте служба наблюдения.

Внешняя корабельная связь обеспечивает быстрое донесение данных наблюдения в соответствующие инстанции и информацию об обстановке, передачу различных сообщений и приказаний командования от других кораблей, самолетов и береговых станций способом, исключающим возможность смыслового перехвата ее противником.

Кроме внешней связи, каждый корабль имеет внутрикорабельную связь, осуществляемую телефонами, сигналами, радиотрансляцией и другими средствами между различными постами корабля (подробнее о внутрисудовой связи, см. гл. XI, § 54).

Наблюдение и связь на кораблях производятся при помощи весьма разнообразных средств в зависимости от обстановки.

Наблюдение осуществляется постами, оборудованными различными средствами; зрительными (дальномеры, стереотрубы и бинокли), радиотехническими (радиоприемники, радиопеленгаторы), радиолокационными, телевизионными и средствами инфракрасной техники. К радиотехническим можно отнести и гидроакустические, работающие на звуковых волнах, принципиально отличающихся от электромагнитных. Принцип работы радиотехнических и радиолокационных средств был рассмотрен нами выше.

Средства инфракрасной техники на кораблях состоят из теплопеленгаторов, приборов ночного видения и инфракрасных сигнальных средств.

Инфракрасные лучи (волны) лежат в спектре электромагнитных колебаний между радиоволнами и световыми лучами. Специальный прибор облучает этими лучами пространство, при встрече объекта лучи отразятся от него и будут приняты на приемник. Применяются обычные оптические приборы, оборудованные специальными фильтрами, пропускающими инфракрасные лучи, излучаемые объектами. Приборы, основанные на непосредственном наблюдении инфракрасных излучений объектов имеют весьма ограниченные радиусы действия из-за затухания этих излучений под действием атмосферных явлений – дождя, тумана и т. п.

Для повышения эффективности использования инфракрасных лучей применяют приборы, устройство которых основано на использовании специальных усилительных схем и электроннолучевой техники. Появление квантовых генераторов световых и радиоволн, называемых лазерами и мазерами, позволило создать некоторые виды локаторов, использующих световые волны, имеющие пока ограниченный радиус действия – около 10 км.

Корабельная связь подразделяется на внешнюю и внутреннюю.

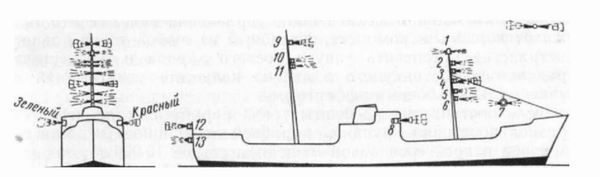

Средства внешней связи в свою очередь делятся на: зрительные (флажный семафор, сигнальные флаги, сигнальные фигуры);

световые (светосигнальные приборы направленного действия – фонари, прожекторы; светосигнальные приборы ненаправленного действия – клотиковые и сигнальные огни);

пиротехнические – одно-, двух- и трехцветные сигнальные патроны ночного и дневного действия, осветительно-сигнальные патроны белого огня и морские сигнальные факелы. В светлое время суток используют патроны, дающие сигнал в виде облака или ленты красного, желтого и синего дыма;

подводнозвуковые (специальные приборы, подобные гидролокаторам, излучающие и принимающие звуковые колебания);

радиосвязь (аппаратура которой охватывает весь диапазон волн, применяемых для радиосвязи с различными родами работ – радиотелеграфом, радиотелефоном, буквопечатанием, радиофототелеграфом и т. п.). Для радиосвязи на больших кораблях используется несколько радиоцентров. Например, на штабных кораблях количество радиопередатчиков достигает 40, а радиоприемников- более 80 комплектов. Число антенн, обслуживающих радиоаппараты на таких кораблях, достигает 60-70. Между кораблями предусматривается также связь подвижными средствами – посыльными судами и катерами, самолетами и вертолетами связи и т. д.
