Направление движения корабля в море называется курсом корабля, который измеряется углом между нордовой (северной) частью меридиана и диаметральной плоскостью корабля.

Положение меридиана указывает компас. Корабли снабжаются главным компасом, по которому назначают курс корабля и проверяют остальные компасы, и путевыми компасами, по которым производят пеленгование и управление кораблем на ходу. На шлюпках и катерах используются переносные шлюпочные компасы.

По устройству главные компасы подразделяются на магнитные и гироскопические. Устройство магнитного компаса основано на свойстве свободно подвешенной магнитной стрелки занимать под действием магнитного поля Земли определенное положение в пространстве. С помощью расположенных около компаса магнитов можно почти полностью устранить влияние на стрелки стального корпуса и добиться, чтобы положение магнитной стрелки было близким к направлению магнитного меридиана Земли.

Магнитным меридианом называют направление магнитного поля Земли. Магнитный меридиан не совпадает с истинным меридианом; угол между ними называют склонением магнитного компаса.

Остаточный угол между магнитным меридианом Земли и направлением магнитной стрелки компаса называется девиацией компаса. Девиацию определяют и учитывают при прокладке курса.

Гирокомпасы на всех современных кораблях Военно-Морского Флота и судах морского флота являются основными приборами, а магнитные – запасными. Гирокомпас дает направление истинного меридиана, так как в нем используется свойство быстро вращающегося волчка (гироскопа) устанавливаться перпендикулярно направлению вращения земного шара Гироскоп дает очень устойчивые указания меридиана и мало реагирует на толчки и удары от артиллерийской стрельбы и шторма. В этом его большое преимущество перед магнитным компасом. На ходовые мостики, в штурманскую и боевую рубки ставят особые приборы – репи-теры, которые связаны электрической цепью с главным гироскопом (маткой гирокомпаса), установленным в глубине корпуса корабля, и дублируют (повторяют) все показания главного компаса.

Маткой гирокомпаса на больших и средних кораблях управляются многие приборы, из которых гирорулевой может автоматически удерживать корабль на заданном курсе, автопрокладчик автоматически прокладывать курс корабля на навигационной карте, курсограф непрерывно записывать курс корабля.

Для пеленгования магнитный компас или репитер гирокомпаса снабжается визирным или оптическим пеленгатором. Путем пеленгования определяются курсовые углы, измеряемые между диаметральной плоскостью корабля и направлением на предмет. Курсовые углы бывают правого и левого борта.

По наименованию меридиана, от которого производится отсчет, курс корабля или пеленг может быть истинным, магнитным или компасным.

Чтобы постоянно следить за движением корабля в море и вести прокладку курса на карте по счислению пройденного пути, необходимо знать скорость хода.

Прибор для определения скорости хода корабля называют лагом. Лаги бывают механические, гидравлические, электромеханические.

Механический лаг (рис 45,а) представляет собой вертушку 1, соединенную тросом (лаглинем) 2 длиной 75 – 100 м со счетчиком оборотов 3 Для устранения неравномерности вращения счетчика на лаглине имеется маховик 4. Вертушка этого лага запускается с кормы корабля, и по числу оборотов вертушки в минуту определяют скорость хода корабля.

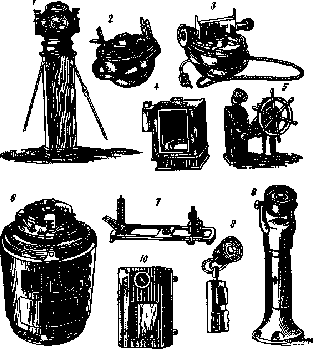

Рис 44 Курсоуказатели

1 – нактоуз магнитного компаса с шаровым осветительным колпаком, 2 – котелог магнитного компаса с визирным пеленгатором, 3 – котелок магнитного компаса с оптичесвим пелетатором, 4 – шлюпочный магнитный компас в защитном футляре, 5 – гирорулевой, 6 – матка гирокомпаса, 7 – визирный пеленгатор, 8 – репитер гирокомпаса, 9 – пелорус с репитером гирокомпаса, 10 – курсограф.

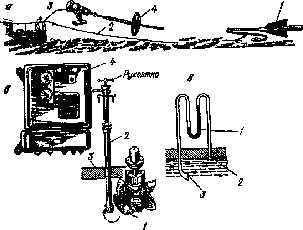

Рис. 45. Лаги:

а – механический лаг. 1 – вертушка, 2 – трос – лаглинь, 3 – счетчик оборотов, 4 – маховик;

б – электромеханический лаг: 1 – вертушка, 2 – направляющая трубка; 3 – днище судна, 4 – центрачъяый указывающий прибор, в – гидравлический лаг: 1 – манометр; 2 – трубка статического давления; 3 – отверстие трубки динамического давления

Электромеханический лаг, который применяется довольно часто (рис. 45, б), отличается от механического тем, что его вертушка 1 опускается с направляющей трубкой 2 под днище судна 3, а отсчет скорости производится по электрическому центральному прибору 4.

Гидравлический лаг (рис. 45, в) представляет собой две трубки, выведенные под днище корабля и соединенные с манометром 1. Входное отверстие трубки статического давления 2 не выступает за обшивку корпуса, а отверстие трубки динамического давления 3 обращено к носу корабля. При движении корабля в трубке 3 создается давление, по величине которого судят о скорости корабля.

Все лаги не учитывают течения, а поэтому их показания используются для определения пройденного пути и скорости хода после внесения соответствующих поправок на течение.

Для измерения глубины под кораблем служит лот. На кораблях пользуются ультразвуковым эхолотом и ручным лотом. У эхолота имеются излучатель и приемник ультразвука, расположенные в днище корабля. Короткие ультразвуковые сигналы от излучателя достигают дна моря и, отразившись от него, в виде эха принимаются приемником (рис. 46, а), усиливаются и регистрируются на шкале указателя глубин.
