В нижней части цистерн проделаны отверстия, закрытые специальными клапанами. Эти клапаны называются кингстонами. При необходимости погружения кингстоны открываются и через них в балластные цистерны поступает забортная вода. Одновременно в этих цистернах открываются клапаны для выпуска воздуха, чтобы он не мешал заполнению цистерн.

При заполнении водой цистерн главного балласта утрачивается (погашается) основной запас плавучести лодки, при этом она погружается в позиционное положение («под рубку»). Для дальнейшего погашения плавучести (остаточной) вода принимается в уравнительную цистерну, при этом лодка погружается под перископ. Дальнейшее ее погружение производится на ходу при помощи горизонтальных рулей, установленных в носовой и кормовой частях корпуса. Движение лодки под водой обеспечивается электродвигателями, питающимися от аккумуляторов.

Для движения лодки в надводном положении и зарядки аккумуляторов на ней устанавливаются дизели, которые работают в надводном и перископном положении лодки.

Работа дизелей в перископном положении подводной лодки обеспечивается устройством РДП (работа дизеля под водой), имеющим выдвижную шахту, которая поднимается над поверхностью воды. В шахте два канала: один для засасывания свежего воздуха, необходимого для работы дизелей, другой – для выхода в воду отработавших газов. Входное отверстие воздушного канала закрывается поплавковым клапаном, чтобы при волнении вода не заливала шахту.

Атомные подводные лодки могут плавать в подводном положении неограниченное время, так как реактору кислород воздуха не нужен.

Все управление подлодки сосредоточено в центре корабля, в помещении, которое называется центральным постом управления. В нем в строгом порядке размещены измерительные приборы, указатели и рукоятки управления, переговорные трубы. Сюда же спускаются сверху трубы перископа. Перископы служат для наблюдения из подводного положения: один – зa поверхностью моря, другой, зенитный – за воздухом.

В перископе имеются вспомогательные устройства. К ним относятся: дальномерные устройства, приборы, служащие для определения курсовых углов цели, светофильтры, фотокамеры и др.

В центральном посту размещены пульты управле-ния электрическим или гидравлическим приводами рулей. Тут же циферблаты манометров, компасов, глубиномеров, кренометра, дифферентометра. Здесь же, в рубке гидроакустика, размещены акустические приборы, при помощи которых по силе звука от шума гребных винтов и машин идущего корабля можно определить, где и на каком расстоянии находится обнаруженный корабль.

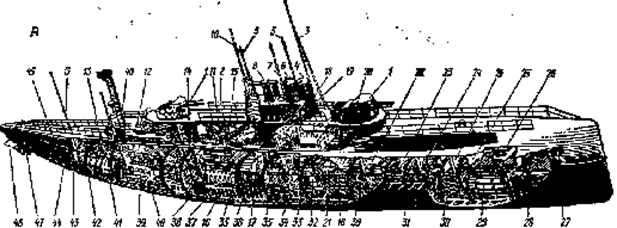

Рис. 34. Общее расположение помещений и оборудования иностранной подводной лодки: А – схема общего расположения помещений, устройства и вооружения большой дизельной подводной лодки: 1 – орудия, 2 – палуба; 3 – выдвижные радиомачты; 4 – ходовая рубка; 5 – носовой перископ; б – боевая рубка; Ч – зенитный перископ; 8 – дальномер; 9 – кормовой перископ; 10 – сигнальная мачта; 11 – шлюпка; 12 – глушителя; 13 – главная распределительная станция; 14 – шахта для подачи боеприпасов к орудийной установке; 15, 16 – кубрики; 17, 19 – центральный пост управления; IS – ограждение рубки; 20, 32 – холодильники; 21 – ванна; 22 – кают-компания; 23 – каюта командира; 24 – вентиляторы; 25 – дифферентная цистерна; 26 – носовой горизонтальный руль; 27- – якорь; 28 – торпедные аппараты; 29 – запасные торпеды; 30 – аккумуляторы; 31, 42 – обшивка легкого (наружного) корпуса); 33 – баллоны со сжатым воздухом; 34 – радиорубка; 5-5 – цистерны с горючим; 36 – динамо-машины; 37 – вспомогательные двигатели; 35 – зарядный погреб; 39 – главные двигатели надводного хода; 40 – балластные цистерны; 41 – электродвигатели подводного хода; 43 – продовольственная кладовая; 44 – кубрик; 45 – румпельное отделение; 46 – корт новой горизонтальный руль; 47 – гребной винт; 48 – выдвижная шахта РДП.

Б – устройство РДП: 1 – антенна поискового радиолокационного приемника; 2 – противолокационное покрытие; з – выхлопная труба; 4 – всасывающая труба

В носовой и кормовой частях лодки в ее корпус вмонтированы в несколько ярусов трубы торпедных аппаратов (рис. 35). Количество торпедных аппаратов на лодке колеблется от б до 12. В непосредственной близости хранятся на стеллажах запасные торпеды.

В кормовой части расположены электродвигатели подводного хода. В следующем отсеке (к центру) находится машинное отделение. Здесь установлены двигатели внутреннего сгорания. К носу от центрального поста расположены каюты офицерского состава и радиорубка. Дальше – кубрик команды и за ним носовые торпедные аппараты. Внизу, под жилыми помещениями размещены аккумуляторы, питающие электродвигатели подводного хода.

В отсеках лодки размещены баллоны со сжатым до 250 кгс/см2 воздухом. Роль сжатого воздуха на подлодке велика и очень разнообразна. При погружении подводной лодки при помощи сжатого воздуха открывают кингстоны балластных цистерн, а при всплытии лодки также сжатым воздухом вода вытесняется из цистерны. Для очищения отработанного воздуха (регенерации его) при плавании лодки в подводном положении на ней устанавливаются специальные регенерационные устройства.

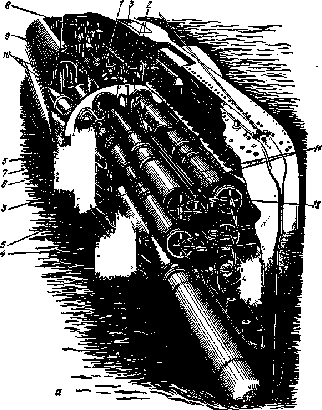

Рис 35 Расположение торпед и перископа на подводной лодке, а – расположение торпед в носовой части подводной лодки

1 – торпедный отсек с запасными торпедами, 2 – люки в водонепроницаемой переборке торпедного отсека для подачи торпед в аппараты, 3 – баллон со сжатым воздухом для стрельбы торпедами, 4 – выброс торпеды из аппарата 5 – груба торпедного аппарата, 6 – резервуар со сжатым воздухом, 7 – гидрофон, 8 – брашпиль якоря, 9 – подвесной рельсовый путь для погрузки торпед, 10 – запасные торпеды, 11 – привод для открытия крышек торпедных аппаратов, 12 – передние крышки торпедных аппаратов,
