«Самобеглый шарик»устроен очень просто (рис. 5.13). На свинцовые кольцевые концентрические «рельсы» треугольного сечения кладется медный или бронзовый шар, диаметр которого в 2-3 раза больше размера колеи. Как только экспериментатор отпускает шар, поставленный на рельсы, он начинает без всякой видимой причины катиться по рельсам, описывая безостановочно один круг за другим. Если шар остановить, а затем отпустить, то он покатится снова. Этот опыт производит большое впечатление, так как, на первый взгляд, причина движения шарика совершенно непонятна. Однако объяснение здесь очень несложное. Шарик предварительно нагревают. Теплопроводность свинца сравнительно невелика. Поэтому шарик, соприкасаясь с рельсами, нагревает места контакта. Свинец, расширяясь, образует небольшие бугорки на рельсах, с которых шарик скатывается; дальше такие бугорки образуются непрерывно вслед за движением шарика и постоянно толкают его дальше. К тому моменту, когда он вернется к исходному месту, рельсы успевают остыть, и образование бугорков на них продолжается. Так шарик будет кататься довольно долго, пока его температура и температура свинцовых колец рельсов практически выравняются.

Этот опыт очень наглядно иллюстрирует принцип Карно. Есть разность температур — есть движение; нет разности температур — движения нет (а внутренней энергии и в шарике, и в плите с рельсами — хоть отбавляй, почти столько же, сколько было и перед началом движения; она только распределилась равномерно).

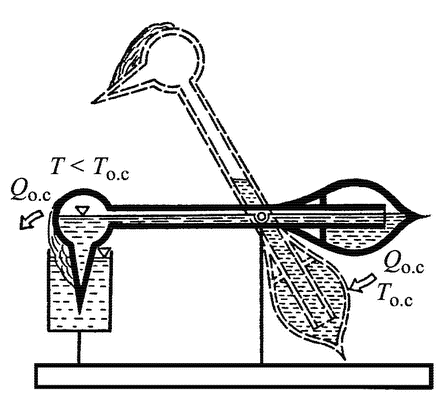

«Утка Хоттабыча», внешний вид и разрез которой показаны на рис. 5.14, не нуждается в предварительном нагреве, она и не останавливается так быстро, как шарик (а может и вообще не останавливаться). Она исправно качается вокруг горизонтальной оси, каждый раз опуская клюв в воду, чтобы напиться, и снова поднимая голову вверх. Эти движения все время повторяются без всякой видимой причины и продолжаются, пока в стаканчике есть вода. Никакой разности температур между этой водой и окружающим воздухом, которую можно было бы использовать для движения, тут нет: их температуры одинаковы. Причина движения утки становится ясной, если познакомиться с ее устройством. «Голова» утки представляет собой сосуд, соединенной прямой трубкой с «туловищем» — другим большим сосудом, в который эта трубка входит так, что достает почти до его дна. Внутренняя полость заполнена легкокипящей жидкостью — диэтиловым эфиром (Н 5С 2– О-С 2Н 5) так, чтобы при горизонтальном положении ее уровень был примерно на середине трубки. Чтобы пустить утку в ход, нужно окунуть ее клюв в воду. Тогда вата, закрепленная на головке, увлажняется и вследствие испарения воды головка несколько охлаждается. Это приводит к некоторому понижению давления пара внутри утки и понижению температуры эфира. В этом горизонтальном положении утки паровые пространства головки и туловища сообщаются через трубку и давление в них становится одинаковым. Поскольку количество жидкости в туловище немного больше, оно перевешивает, головка поднимается и утка принимает наклонное положение, показанное на рисунке штриховыми линиями. Жидкость перекрывает сообщение между паровыми пространствами головки и туловища. Жидкость в туловище подогревается до температуры окружающей среды, частично испаряется и образовавшийся пар выталкивает большую часть жидкости через трубку в головку, которая перевешивает, и утка снова опускает клюв в воду. Обе полости снова сообщаются, давление выравнивается, и жидкость опять стекает в туловище. Процесс повторяется и может продолжаться до тех пор, пока в стаканчике, откуда утка пьет, будет вода.

Многие сторонники «инверсии энергии» очень любят и рекламируют эту игрушку. Действительно, чем не прообраз ppm-2? Она действует, «извлекая тепло из окружающей среды», и «концентрирует» его, превращая в работу. Часто и объяснения, приводимые в популярной литературе, даже посвященной вечному двигателю, вносят путаницу, например, фразы такого типа: «Постоянные качания утки происходят только благодаря тому, что она отбирает тепло от окружающего воздуха». Дело, конечно, не только (и не столько) в этом. Никакое устройство, в том числе и утка (даже принадлежащая самому Хоттабычу), не могло бы «отбирать тепло» от окружающего воздуха без затраты на это какой-либо эксергии, получаемой извне. Для этого нужно располагать разностью потенциаловмежду окружающей средой и находящимся в ней каким-либо телом. Но откуда в данном случае берется эксергия? И температура, и давление в окружающей среде — воздухе не имеют никаких перепадов, которыми можно было бы воспользоваться. Вода, которую «пьет» утка, тоже имеет ту же температуру, что и воздух. Однако здесь существует все же один перепад, за счет которого утка и работает. Этот перепад связан с разницей давлений водяного пара над поверхностью воды и в воздухе. Так как воздух обычно не насыщен водяным паром (относительная влажность ( < 100%), то на поверхности воды все время происходит ее испарение с соответствующим понижением температуры. В сосуде это не чувствуется — воды много, а поверхность испарения мала. Но вата на головке утки — другое дело: ее поверхность велика, а воды в ней немного. Поэтому она охлаждена всегда; ее температура ниже температуры окружающей среды. Эта разность температур и обеспечивает работу «утки Хоттабыча».Но она вторична и возникает как следствие разной упругости пара в окружающей среде (воздухе) и над поверхностью воды. Если накрыть утку колпаком, то воздух под ним быстро насытится влагой, испарение ее с головки прекратится и «извлечение тепла из окружающей среды» на этом закончится [87] .

Таким образом, «утка Хоттабыча» живет и движется в полном соответствии со вторым законом. В этом отношении она не отличается от обычной живой утки.

Теперь мы можем перейти к другой группе устройств, которые хоть и не доведены до уровня действующих вечных двигателей, но могут, по мнению некоторых сторонников «энергоинверсии», стать основой для их проектирования. Такие устройства создаютразность температур; очевидно, что, имея ее в своем распоряжении, сделать двигатель уже нетрудно — это дело техники. Именно поэтому мечта о том, чтобы создать без затраты работы разность температур, — один из вариантов мечты о ppm-2.

Знаменитый английский физик К. Максвелл придумал в 1879 г. для таких мечтателей специальную мистическую фигуру — так называемого «демона Максвелла». Этот демон должен был делать очень нехитрую, на первый взгляд, работу — разделять в газе молекулы с большими скоростями («горячие») и с малыми («холодные»), Известно, что в любом газе есть и те, и другие; общая температура газа определяется неким средним значением всех скоростей.

Демон должен находиться у перегородки, разделяющей сосуд с газом на две части, и сторожить небольшое отверстие в ней, открывая и закрывая его так, чтобы пропускать в одну сторону только «горячие» молекулы, а в другую — только «холодные». Для других проход закрыт. Тогда через некоторое время работа демона-вратаря приведет к тому, что в одной половине сосуда будет горячий газ, а в другой — холодный. Цель достигнута! В гл. 3 мы показали на основе статистики, что самопроизвольно такое разделение произойти не может. А здесь «демон», не затрачивая работу, получил разделение.

Демон Максвелла вызвал много споров. Всем серьезным термодинамикам было ясно, что такого демона быть не может; его «деятельность» явно нарушала бы второй закон термодинамики. Но строго научно прикончить этого демона оказалось не так просто. В конце концов это было сделано [88] . Оказалось, что «просто так» демон работать не может. Затраты на его деятельность не могут быть меньше той работы, которую способны дать обе порции газа при выравнивании разности температур между ними.

Однако мечта сделать что-то в этом роде у некоторых противников второго закона оставалась. И вот появилось устройство, которое оживило их надежды. Это была вихревая трубаили труба Ранка (названная в честь ее изобретателя — французского инженера Ж. Ранка).

Вот что пишет об этом устройстве один из пропагандистов «энергоинверсии» [3.10]: «Если способ отделения горячих компонентов воздуха от холодных (быстрых молекул от медленных) с помощью максвелловских демонов, открывающих в перегородке сосуда дверцы перед быстрыми молекулами, видимо, невозможен, то вот с помощью вихревой турбины… это осуществить удалось. Она представляет собой мундштукоподобное устройство, закручивающее в вихрь прокачиваемый сквозь него обычный воздух так, что наружу выходят из него две струи — горячая и холодная. Перед этой простой, не имеющей движущихся частей турбиной большое будущее».

Если заменить в этой тираде несуществующую «вихревую турбину», которая к тому же «не имеет движущихся частей», на «вихревую трубу» и убрать слова о «компонентах» (компоненты воздуха — это совсем другое), то все будет правильно. Вихревая труба действительно разделяет подаваемый в нее газ на два потока — нагретый и охлажденный; она действительно имеет не только большое будущее, но уже давно широко используется в технике [1.20]. Все это так. Однако никакой «энергетической инверсии», а следовательно, и ppm-2, с ее помощью создать нельзя.
