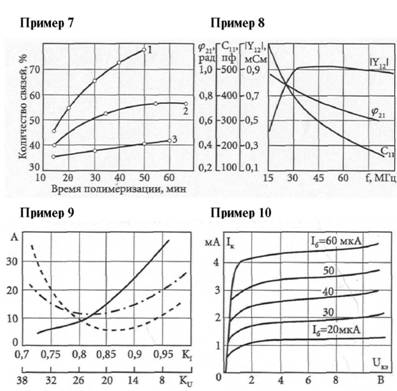

Иногда кривые, изображенные на нескольких графиках, можно совместить. Авторы приводят их на отдельных рисунках из-за того, что получают данные не сразу, а в течение какого-то времени, обобщить же полученные результаты, представить их в более ком–пактном виде им иногда не приходит в голову, тем более что они не ставят перед собой задачу сэкономить бумагу, об этом должен ду–мать редактор. Например, графики (примеры 11 и 12) можно объе–динить в один. Сетка не нужна, так как графики не расчетные, а иллюстративные. Словесные надписи на осях можно заменить об–щепринятыми условными обозначениями, а текст на иллюстраци–ях перенести в подрисуночную подпись. Вариант исправления приведен на рисунке (пример 13).

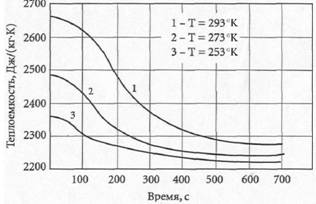

Пример 11

Зависимость теплоемкости продукта от времени при разной температуре окружающей среды

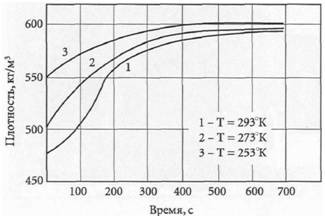

Пример 12

Зависимость плотности продукта от времени при разной температуре окружающей среды

График, как правило, показывает, как одна величина (функция) меняется в зависимости от изменений другой величины (аргумента). На оси абсцисс (обычно горизонтальная) откладывают значения аргумента, на оси ординат – значения функции.

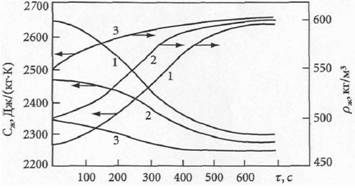

Пример 13

Изменение во времени теплоемкости Сж и плотности рж жидкого продукта при разной температуре окружающей среды Т: 1 – Т = 293°K; 2 – 273°K; 3 – 253°K

Приведем иллюстрацию из журнала «Жилищно-коммунальное хозяйство» (2003. № 3) и комментирующий ее текст (пример 14).

Пример 14

Поступление денежных средств на расчетный счет ЕРКЦ в тече–ние месяца происходит неравномерно. В Тутаевском муниципальном округе основной пик платежей приходится на 18—25-е число. <…> Примерный график поступления средств представлен на рисунке.

График потребности в денежных средствах практически не совпа–дает с графиком их фактического поступления. Денежные средства нужны для выплаты заработной платы (в среднем 15-е число), уплаты ЕСН (15-е число), уплаты НДС (20-е число).

Из рисунка видно, что денежные средства поступают неравно–мерно. Но из-за того, что на оси ординат нет обозначений (денеж–ные средства в абсолютном или относительном выражении), труд–но понять, почему нет средств на выплату зарплаты и уплаты ЕСН 15-го числа. Судя по начертанию кривых, именно на 14—18-е числа приходится пик денежных поступлений. Ось абсцисс показывает числа месяца с 1-го по 30-е, однако на оси их лишь 21, пропуски чисел 2, 6, 8 и других никак не отразились на величине делений оси – они все одинаковые.

Без подписей могут быть лишь иллюстрации в изданиях худо–жественной литературы, если сюжет иллюстрации ясен без под–писи; в изданиях, где каждую иллюстрацию размещают так, чтобы она следовала непосредственно за поясняющим ее текстом; в из–даниях, где иллюстрации вынесены на фронтиспис или на шмуц–титул.

Подавляющее число иллюстраций нуждается в подрисуночной подписи. Они нужны для того чтобы можно было связать их с тек–стом, делать на них ссылки в тексте, изучать и рассматривать иллюстрации отдельно от текста.

Подпись к иллюстрациям может состоять из следующих эле–ментов:

– условного обозначения иллюстрации (рис.);

– номера иллюстрации (рис. 2);

– определения темы иллюстрации (собственно подписи);

– экспликации – пояснения деталей (частей) иллюстрации;

– текстов типа примечаний (сведений о месте хранения ориги–нала иллюстрации, дате создания ее художником и т.д.).

Набор элементов подписи зависит от вида иллюстрации и вида издания. Обязательными являются в основном три первых эле–мента.

На все иллюстрации должны быть ссылки в тексте. Ссылки или входят в текст как его составная часть, или помещаются в скобки (так называемая скрытая ссылка). Например:

Рассмотрим сеть, имеющую цикл (рис. 19)…

Для конфигурации сети, представленной на рис. 38, матрица ко–эффициентов (рис. 39) принимает вид…

Не допускается полное дублирование подписи под иллюстраци–ей в тексте. Чтобы этого избежать, рекомендуется использовать скрытую ссылку или следующие обороты:… как видно из рис…; как показано на рис…

Например:

Подрисуночная подпись

Рис. 1. Схема простейшей электрической цепи

Текст до исправления:

На рис. 1 показана схема простейшей электрической цепи, которая состоит…

Текст после исправления:

Как показано на рис. 1, простейшая цепь состоит из… или

Простейшая цепь (рис. 1) состоит из…

Не допускается подрисуночная подпись без собственно подписи (темы изображения). Например:

Рис. 34. а – гусеничный движитель; б – колесный движитель; в – скользящий механизм
