Рассмотрим пример потока, модули 1 и 3 которого поддерживают управление потоком данных, а модуль 2 — нет. Другими словами, модуль 2 не имеет процедуры

. Когда сообщение достигает модуля 3, вызывается его функция . После необходимой обработки сообщения, оно помещается в очередь модуля 3 с помощью функции putq(9F). Если при этом число сообщений в очереди превышает верхнюю ватерлинию, putq(9F) устанавливает специальный флаг, сигнализирующий о том, что очередь переполнена:

Через некоторое время ядро автоматически запускает процедуру

модуля 3. Для каждого сообщения очереди вызывает функцию canput(9F), которая проверяет заполненность очереди следующего по потоку модуля. Функция canput(9F) имеет вид:

Заметим, что canput(9F) проверяет заполненность очереди следующего модуля, реализующего механизм управления передачей данных, т.е. производящего обработку очереди с помощью процедуры

. В противном случае, как уже говорилось, очередь модуля не принимает участия в передаче данных. В нашем примере, canput(9F) проверит заполненность очереди записи модуля 1. Функция возвращает истинное значение, если очередь может принять сообщение, и ложное — в противном случае. В зависимости от результата проверки процедура либо передаст сообщение следующему модулю (в нашем примере — модулю 2, который после необходимой обработки сразу же передаст его модулю 1), либо вернет сообщение обратно в очередь, если следующая очередь переполнена.

Описанная схема показана на рис. 5.20. Ниже приведен скелет процедуры

модуля 3, иллюстрирующий описанный алгоритм передачи сообщений с использованием механизма управления передачей данных.

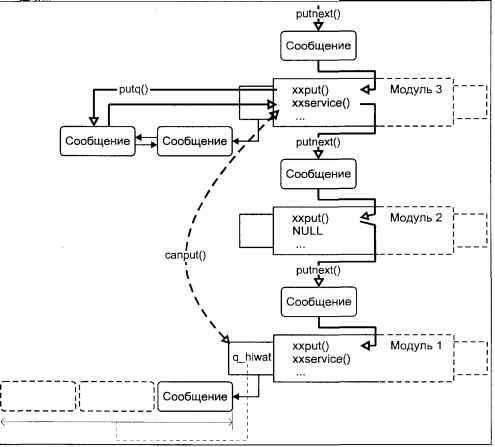

Рис. 5.20. Управление потоком данных

В этом примере функция getq(9F) используется для извлечения следующего сообщения из очереди, а функция putbq(9F) — для помещения сообщения в начало очереди. Если модуль 1 блокирует передачу, т.е. canput(9F) вернет "ложно", процедура

завершает свою работу, и сообщения начинают буферизоваться в очереди модуля 3. При этом очередь временно исключается из списка очередей, ожидающих обработки, и процедура для нее вызываться не будет. Данная ситуация продлится до тех пор, пока число сообщений очереди записи модуля 1 не станет меньше нижней ватерлинии.

Пока существует возникшая блокировка передачи, затор будет постепенно распространяться вверх по потоку, последовательно заполняя очереди модулей, пока, в конечном итоге, не достигнет головного модуля. Поскольку передачу данных в головной модуль (вниз по потоку) инициирует приложение, попытка передать данные в переполненный головной модуль вызовет блокирование процесса [61] и переход его в состояние сна.

В конечном итоге, модуль 1 обработает сообщения своей очереди, и их число станет меньше нижней ватерлинии. Как только очередь модуля 1 станет готовой к приему новых сообщений, планировщик STREAMS автоматически вызовет процедуры

для модулей, ожидавших освобождения очереди модуля в нашем примере — для модуля 3.

Управление передачей данных в потоке требует согласованной работы всех модулей. Например, если процедура

буферизует сообщения для последующей обработки , такой алгоритм должен выполняться для всех сообщений. [62] В противном случае, это может привести к нарушению порядка сообщений, и как следствие, к потере данных.

Когда запускается процедура

, она должна обработать все сообщения очереди. "Уважительной" причиной прекращения обработки является переполнение очереди следующего по потоку модуля. В противном случае нарушается механизм управления передачей, и очередь может навсегда лишиться обработки.

Драйверы и модули очень похожи, они используют одинаковые структуры данных (

, , ) и одинаковый интерфейс (, , и ). Однако между драйверами и модулями существуют различия.

Во-первых, только драйверы могут непосредственно взаимодействовать с аппаратурой и отвечать за обработку аппаратных прерываний. Поэтому драйвер должен зарегистрировать в ядре соответствующий обработчик прерываний. Аппаратура обычно генерирует прерывания при получении данных. В ответ на это драйвер копирует данные от устройства, формирует сообщение и передает его вверх по потоку.
