Когда модуль получает сообщение

, он интерпретирует содержащиеся в нем параметры и выполняет команду. В некоторых случаях для получения всех параметров, необходимых для выполнения команды, может потребоваться дополнительный обмен сообщениями и . Такая ситуация может возникнуть, например, если один из параметров являлся указателем на структуру данных. Для получения копии структуры модулю потребуется дополнительная итерация.

После получения всех необходимых данных и выполнения команды в случае, если результат должен быть передан процессу, модуль формирует одно или несколько сообщений

, помещая в них требуемые данные, и направляет их вверх по потоку. Головной модуль пробуждает процесс, передавая ему результаты выполнения команды. Когда все результаты переданы процессу, модуль посылает подтверждение , в результате которого головной модуль пробуждает процесс в последний раз, завершая тем самым выполнение вызова ioctl(2).

Подсистема STREAMS обеспечивает возможность мультиплексирования потоков с помощью мультиплексора, который может быть реализован только драйвером STREAMS. Различают три типа мультиплексоров — верхний, нижний и гибридный. Верхний мультиплексор, называемый также мультиплексором N:1, обеспечивает подключение нескольких каналов вверх по потоку к одному каналу вниз по потоку. Нижний мультиплексор, называемый также мультиплексором 1:M, обеспечивает подключение нескольких каналов вниз по потоку к одному каналу вверх по потоку. Гибридный мультиплексор, как следует из названия, позволяет мультиплексировать несколько каналов вверх по потоку с несколькими каналами вниз по потоку.

Заметим, что подсистема STREAMS обеспечивает возможность мультиплексирования, но за идентификацию различных каналов и маршрутизацию данных между ними отвечает сам мультиплексор.

Мультиплексирование каналов вверх по потоку осуществляется в результате открытия одного и того же драйвера с различными младшими номерами. Верхний мультиплексор должен обеспечить возможность одновременной работы с устройством с использованием различных младших номеров. Если два процесса открывают поток, используя различные младшие номера, ядро создаст отдельный канал для каждого из них, каждый из них будет адресоваться отдельным vnode, и процедура

драйвера будет вызвана дважды. Драйвер при этом будет обрабатывать две пары очередей, каждая из которых отвечает за отдельный поток. Когда данные поступают от устройства, драйвер должен принять решение, в какую очередь чтения их направить. Обычно такое решение делается на основании управляющей информации, содержащейся в полученных данных. На рис. 5.23 представлен вид верхнего мультиплексора с двумя подключенными потоками.

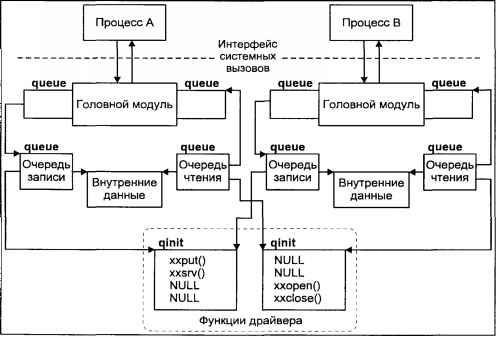

Рис. 5.23. Верхний мультиплексор

Нижний мультиплексор представляет собой драйвер псевдоустройства. Вместо работы с физическим устройством он взаимодействует с несколькими каналами вниз по потоку. Для этого нижний мультиплексор обеспечивает работу с еще одной парой очередей — нижними очередями чтения и записи. Структура

нижнего мультиплексора адресует процедурный интерфейс работы с нижними очередями соответственно полями и .

Для работы с мультиплексированными потоками подсистема STREAMS поддерживает четыре команды ioctl(2):

I_LINK	Используется для объединения потоков. При этом файловый дескриптор указывает на поток, подключенный к мультиплексору. Второй файловый дескриптор, передаваемый в качестве аргумента команды, указывает на поток, который необходимо подключить ниже мультиплексора.
I_PLINK	Используется для потоков, которое сохраняется при закрытии файлового дескриптора. В остальном аналогично команде I_LINK .
I_UNLINK , I_PUNLINK	Используются для разъединения потоков, созданных командами I_LINK и I_PLINK .

Создание мультиплексированного потока происходит в два этапа. Поясним этот процесс на примере создания стека протокола IP, поддерживающего работу как с адаптером Ethernet, так и с адаптером FDDI. Для этого необходимо объединить драйвер адаптера Ethernet, драйвер адаптера FDDI и драйвер IP, который является нижним мультиплексором. Процесс должен выполнить следующие действия:

Сначала процесс создает три независимых потока, адресуемых дескрипторами

, и (рис. 5.24, а) Для объединения потоков используется команда системного вызова ioctl(2). В результате получается конфигурация, представленная на рис. 5.24, б.

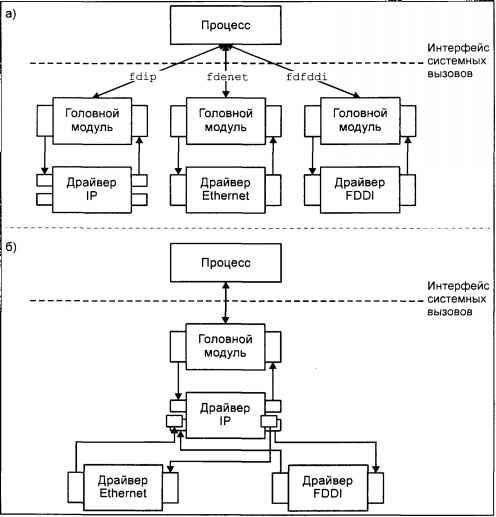

Рис. 5.24. Создание мультиплексированного потока
