Прежде чем более подробно ознакомиться со взаимодействием различных модулей сетевой подсистемы BSD UNIX, рассмотрим сначала структуры данных, определяющие сокет, коммуникационный протокол и сетевой интерфейс.

Структура данных

, описывающая сокет, представлена на рис. 6.21. В этой структуре хранится информация о типе сокета (), его текущем состоянии () и используемом протоколе ().

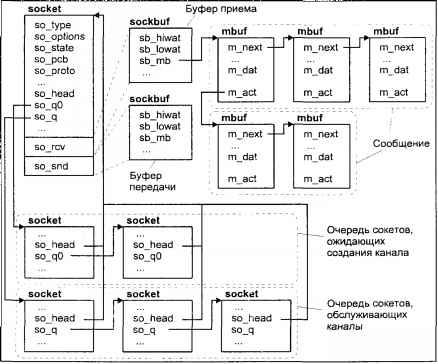

Рис. 6.21. Структуры данных сокета

Сокет является коммуникационным узлом и обеспечивает буферизацию получаемых и отправляемых данных. Как только данные попадают в распоряжение сокета в результате системного вызова (например, write(2) или send(2)), сокет немедленно передает их модулю протокола для последующего отправления. Данные передаются в виде связанного списка специальных буферов mbuf, структура которых также показана на рис. 6.21. Модуль протокола может ожидать подтверждения получения отправленных данных или отложить их отправку. В обоих случаях сообщения остаются в буфере передачи сокета до момента окончательной отправки или получения подтверждения. Аналогично, данные, полученные из сети, в конечном итоге буферизуются в приемной очереди сокета-адресата, пока не будут извлечены оттуда системным вызовом (например, read(2) или recv(2)).

Для избежания переполнения буфер (структура

) хранит параметр  — значение верхней ватерлинии. Модуль коммуникационного протокола может использовать это значение для управления потоком данных. Например, модуль TCP устанавливает максимальное значение окна приема равным этому параметру.

Сокеты, используемые для приема и обработки запросов на установление связи (зарегистрированные с помощью системного вызова listen(2)), адресуют два связанных списка: список сокетов, связь для которых не полностью установлена, и список сокетов, обеспечивающих доступ к созданным каналам передачи данных.

Следующая структура данных, которую мы рассмотрим, относится к коммуникационным протоколам. Каждый модуль протокола представляет собой набор функций обработки и структур данных и описывается структурой данных, называемой коммутатором протокола. Коммутатор протокола хранит адреса стандартных функций протокола, например, функций ввода (

) и вывода (), и выполняет ту же роль, что и элемент коммутатора устройств, рассмотренный в главе 5. Поле so_proto сокета содержит адрес этой структуры для соответствующего протокола. Вид коммутатора протокола показан на рис. 6.22.

Рис. 6.22. Коммутатор протокола

Перед первым использованием модуля вызывается функция его инициализации

. После этого система будет вызывать функции таймера модуля протокола каждые 200 миллисекунд и каждые 500 миллисекунд, если протокол определил эти функции. Например, модуль протокола TCP использует функции таймера для обработки тайм-аутов при установлении связи и повторных передачах. Функция вызывается системой при недостатке свободной памяти и позволяет модулю уничтожить некритичные сообщения для освобождения места.

С помощью функции

модулю протокола передаются сообщения от прикладного процесса. Таким образом, эта функция определяет интерфейс взаимодействия между сокетом и протоколом нижнего уровня. Одним из параметров этой функции является номер запроса, зависящий от произведенного системного вызова. Интерфейс взаимодействия сокета с прикладными процессами является стандартным интерфейсом системных вызовов и преобразует вызовы bind(2), listen(2), send(2), sendto(2) и т.д. в соответствующие запросы функции . Некоторые из них приведены в табл. 6.7.

Таблица 6.7. Запросы функции pr_usrreq

Системный вызов	Значение	Запрос
close(2)	Прекратить обмен данными	PRU_ABORT
accept(2)	Обработать запрос на установление связи	PRU_ACCEPT
bind(2)	Связать сокет с адресом	PRU_BIND
connect(2)	Установить связь	PRU_CONNECT
listen(2)	Разрешить обслуживание запросов	PRU_LISTEN
send(2), sendto(2)	Отправить данные	PRU_SEND
fstat(2)	Определить состояние сокета	PRU_SENSE
getsockname(2)	Получить адрес локального сокета	PRU_SOCKADDR
getpeername(2)	Получить адрес удаленного сокета	PRU_PEERADDR
ioctl(2)	Передать команду модулю протокола	PRU_CONTROL

Функции

и определяют интерфейс взаимодействия протокол-протокол и служат для передачи данных между модулями соседних уровней. Аналогично для обмена управляющими командами между модулями протоколов используются функции и . Цепочка взаимодействующих протоколов производит размещение и освобождение памяти при обмене сообщениями, которые передаются посредством рассмотренных структур : при передаче сообщений от сети прикладному процессу за освобождение буферов отвечает модуль верхнего уровня и наоборот, при передаче сообщений в сеть память, занимаемая сообщением, освобождается на самом нижнем уровне.
