Функция

позволяет модулю протокола определить маршрут к требуемому адресату. В результате модуль размещает структуру , имеющую следующие поля:

struct rtentry *ro_rt	Указатель на соответствующий элемент таблицы маршрутизации
struct sockaddr ro_dst	Адрес получателя данных

Возвращаемый функцией

маршрут может быть освобожден с помощью функции (это не означает, что маршрут будет удален из таблицы маршрутизации). Время жизни маршрута зависит от протокола верхнего уровня. Например, модуль протокола TCP хранит маршрут на протяжении жизни виртуального канала.

Функция

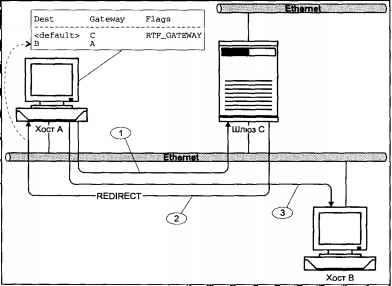

обычно вызывается модулем протокола в ответ на получение от соседних шлюзов управляющих сообщений о перенаправлении маршрута. [86] Шлюз генерирует такое сообщение в случае, когда обнаружен более предпочтительный маршрут для передаваемого пакета. Например, если хосты А и В находятся в одной и той же сети, и хост А направляет пакеты В через шлюз С, последний отправит А сообщение о перенаправлении маршрута, информирующее, что А в дальнейшем должен посылать данные В непосредственно. Этот процесс показан на рис. 6.27.

Рис. 6.27. Перенаправление маршрутов

Данная возможность может использоваться для упрощения процедуры формирования таблицы маршрутизации. Например, рабочие станции могут хранить только маршрут по умолчанию (в сеть 0), адресующий соседний шлюз. При передаче данных хостам той же сети, что и источник, шлюз будет информировать последний о перенаправлении маршрутов, позволяя тем самым заполнить элементы маршрутизационной таблицы.

Функция

вызывается с параметрами, указывающими на адрес получателя, новый адрес шлюза, который необходимо миновать для достижения адресата, а также источник перенаправления маршрута. Заметим, что сообщения о перенаправлении маршрута принимаются только от текущего шлюза для данного получателя. Если существует маршрут, отличный от маршрута по умолчанию, то для него изменяется поле согласно указанному в сообщении новому адресу шлюза. В противном случае создается новая запись таблицы маршрутизации.

Вопросы определения маршрутов в UNIX являются прерогативой специальных прикладных процессов, а не ядра операционной системы. Ядро размещает и хранит необходимую маршрутизационную информацию, а также обеспечивает интерфейс доступа к этой информации. Процесс имеет возможность добавить или удалить маршрут с помощью системного вызова ioctl(2). Для добавления маршрута используется команда

, а для удаления — .

В качестве процессов, отвечающих за заполнение таблиц маршрутизации и ее динамическое обновление, можно назвать стандартный демон routed(1M), использующий протокол RIP (Routing Information Protocol) для динамического определения и обновления маршрутов, а также демон gated(1M), поддерживающий работу нескольких протоколов обмена маршрутизационной информацией (RIP, OSPF, BGP).

Текущую таблицу маршрутизации можно увидеть, воспользовавшись командой netstat(1M):

Первая запись таблицы показывает маршрут для псевдохоста (localhost) логической сети операционной системы. Следующий маршрут адресует непосредственно подключенную к интерфейсу (его адрес 194.85.160.50) сеть (194.85.160.0). Наконец, последняя запись определяет маршрут по умолчанию, направляя все пакеты, адресованные получателям "внешнего мира", для которых наш хост не знает конкретных маршрутов, на шлюз с адресом 194.85.160.1, который обладает большей информацией о возможных маршрутах.

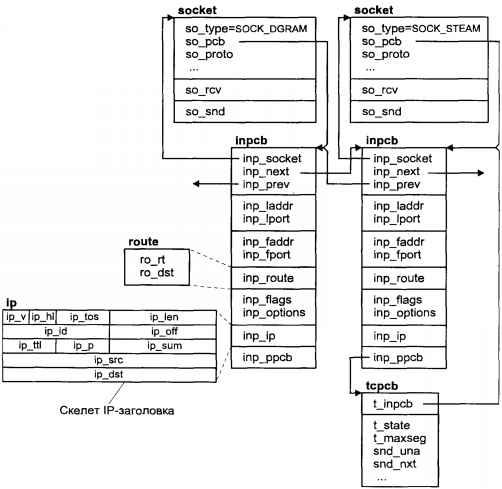

Прежде чем перейти к описанию функционирования модулей протоколов TCP/IP, рассмотрим еще одну структуру данных, называемую управляющим блоком протокола (Protocol Control Block, PCB), который в случае TCP/IP называется Internet PCB, и представлен структурой

, определенной в файле <netinet/in_pcb.h>. Вид структуры показан на рис. 6.28.

Рис. 6.28. Структуры данных протоколов TCP/IP

Эта структура создается для каждого активного сокета TCP или UDP и содержит информацию, необходимую для текущих транзакций протокола, такую как IP-адреса источника и получателя (

и ), номера портов ( и ), маршрутизационной информации (). TCP создает дополнительный управляющий блок, где хранятся данные, необходимые для работы этого протокола (такие как порядковые номера, номера подтверждений и т.д.)
