Снизу соединил бочки шлангом (получилось подобие сообщающихся сосудов), в середину врезал тройник, от которого отвел тонкий длинный шланг с вентилем. В свободный его конец он вставил велосипедный ниппель: так удобнее соединять этот шланг с теми, которые уложены в земле. Эта система не только облегчает полив, но и позволяет вносить минеральные удобрения непосредственно к корневой системе.

Позволяет в автоматическом режиме осуществлять сразу 3 операции: подкормку растений, орошение, а кроме того, защиту как от вредителей, так и от болезней.

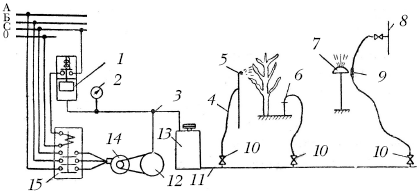

Универсальная садово-огородная установка.1 – реле давления, 2 – манометр, 3 – воздухопровод, 4 – шланг, 5 – насадка распылителя, 6 – гидробур, 7 – насадка поливалки, 8 – водопровод, 9 – тройник-смеситель, 10 – водопроводный вентиль, 11 – разводящая труба, 12 – компрессор, 13 – бак, 14 – электродвигатель, 15 – магнитный пускатель.

От бака (емкостью 60 л) изобретатель протянул по участку трубы (диаметром 20 мм). Кое-где он врезал вентили (того же размера). К ним, по необходимости, умелец подсоединяет шланги и закрепляет их накидными гайками. Заканчивается каждый шланг штуцером. На него, в зависимости от вида производимой операции, надевает насадку для дождевания, распылитель пестицидов или гидробур.

Залив в герметичный бак воду и добавив к ней необходимый препарат – инсектицид или минеральные удобрения, изобретатель включает электродвигатель (мощностью 0,26 кВт). Движок приводит в действие компрессор, и он по воздуховоду начинает подавать в емкость воздух. Спустя короткое время давление в баке вырастает до 3 – 4 ат. После этого, открыв нужный вентиль, рационализатор начинает подкормку, полив или опрыскивание растений. За технику безопасности работ он не беспокоится: при достижении в емкости давления 4 ат реле, включенное в электросеть, автоматически выключает электродвигатель.

Тем не менее, жидкость из бака продолжает поступать, поскольку в течение какого-то времени избыточное давление в нем сохраняется. При понижении в емкости давления до 2,5 ат реле, через магнитный пускатель, вновь включает движок.

Приспособление выглядит как металлический конус (длиной 50 и диаметром основания 27 мм). От того самого основания вертикально отходит стержень (длиной 43 и диаметром 6 мм), соединяющий конус с гайкой Мб с наложенной шайбой. Изобретатель отворачивает гайку, сдвигает шайбу и вставляет конус в штуцер (наружным диаметром 27 и общей длиной 25 мм). После этого он весь узел вворачивает в нижний обрез куска водопроводной трубы (внутренним диаметром 22 мм), нарезав внутреннюю резьбу. Вследствие этих манипуляций конус может перемещаться вниз-вверх с амплитудой 15 мм. Когда рационализатор заглубляет гидробур на 30 – 40 см (с помощью поперечной рукоятки), конус прилегает к штуцеру. После того как он открывает вентиль на подводящем шланге, жидкость, находящаяся в тот момент под давлением давит на шайбу и отодвигает конус от штуцера на 5 – 6 мм. Зазор невелик, но его хватит, чтобы питательный раствор попал в почву. Умелец закрывает вентиль – и конус опять прижимается к штуцеру.

Состоит из длинного конусообразного корпуса с продольной прорезью и металлической стойки. За выступающий над поверхностью язычок корпуса зацепляют скобу.

В нее вставляют стержень (или трубку), использующийся и как ручки приспособления, и в качестве опоры плодового дерева.

Устройство, как ясно из заголовка, позволяет подавать питательный раствор напрямую к корням плодового дерева.

В этих целях же используют длинную трубку с воронкой вверху. Фиксируют приспособление к дереву, а кроме того, поддерживают молодые побеги и специальный хомут с отверстиями, который укрепляют на воронке.

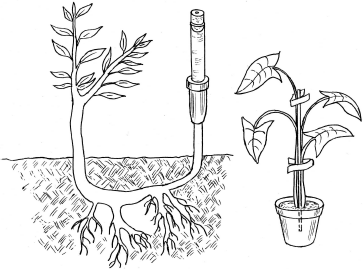

Питательный раствор можно подавать непосредственно в отводок растения, размножаемого вегетативным способом. Устройство состоит из стеклянной трубки с резиновой насадкой.

Ее надевают на отводок, имеющий свежий срез (это непременное условие). В трубку наливают питательный раствор – скажем, 15%-ный раствор сахара в воде – и закрывают ее пробкой с небольшими отверстиями.

Для осенних работ в саду умельцами создан целый набор инструментов, орудий и приспособлений.

Изобретатель сначала разрезал, потом выпрямил боковину обычной консервной банки. После этого он вырезал из нее подобие 2-зубцевой вилки (шириной 70 и длиной 170 мм). Зубья имеют величину 65 мм, а расстояние между их остриями составляет 30 мм. Затем умелец плавно согнул края вилки в остроконечный совочек. Садовод насадил его на шест (на глубину 4 см) и прибил 4 гвоздями.

Этим устройством срезают и сбрасывают на землю гнездо гусеницы. Для этого его подводят под лист, который облюбовало на зимовку насекомое, и аккуратно, стараясь не задирать кору, движением снизу вверх захватывают гнездо.

К одной половине металлического «крокодильчика» для штор умелец припаял стержень (длиной 250 и диаметром 6 мм), к другой – железный крючок (длиной 40 и диаметром 2 м). Свое изобретение он прикрепил к одному концу шеста, а затем привязал к крючку крепкий шпагат.
