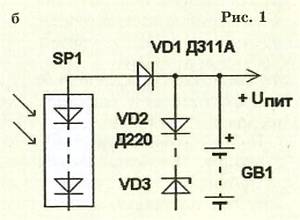

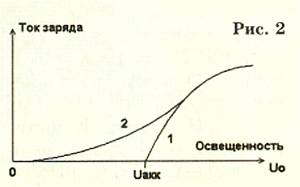

Другой крупный недостаток СП заключается в том, что при частично заряженном аккумуляторе они не работают при малой освещенности. Действительно, пока напряжение СП Uo меньше напряжения аккумулятора Uакк = Uпит (рис. 1), защитный диод VD1 закрыт и СП не отдает никакого тока. Это отображено зарядной кривой 1 на рисунке 2.

В пасмурный день, например, моя зеленоградская СП развивает от 1,5 до 5 В, но этого недостаточно. В то же время весьма желательно использовать и этот рассеянный свет, а не дожидаться солнечной погоды.

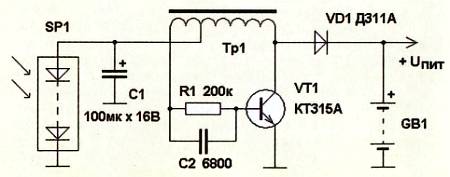

Этот недостаток устранить сложнее, но тоже удается. Поможет нам в этом импульсный преобразователь напряжения — обратноходовый инвертор, схема которого показана на рисунке 3.

Рис. 3

Он содержит маломощный транзистор VT1, импульсный трансформатор Тр1 и цепочку смещения R1, С2, определяющую период повторения импульсов. Схема напоминает блокинг-генератор, уже описывавшийся на страницах нашего журнала.

Работает он так: допустим, напряжение СП невелико, защитный диод VD1 закрыт, но генератор вырабатывает импульсы, амплитуда которых намного превосходит напряжение СП. Положительные выбросы напряжения с коллектора VT1 через защитный диод VD1 передаются в нагрузку — аккумуляторную батарею. И хотя средний ток заряда при слабой освещенности СП невелик, единицы, а то и доли миллиампера, все же это лучше, чем ничего, а батарея заряжается и утром, и вечером, и в пасмурную погоду. Кривая заряда 2 для этого случая также показана на рисунке 2. Генератор начинает работу при напряжении СП 0,6–0,7 В, частота повторения импульсов — несколько десятков килогерц.

Если же проглянуло солнце и напряжение СП стало больше Uпит, то защитный диод VD1 откроется постоянно, а генерация импульсов прекратится, поскольку обмотка Тр1 будет зашунтирована диодом и низким внутренним сопротивлением аккумулятора. Теперь вся зарядная установка работает так же, как и простейшая, собранная по схеме рисунка 1, а их кривые заряда (рис. 2) совпадают. Небольшим током транзистора VT1, приоткрытого через резистор R1, вполне можно пренебречь по сравнению со значительно большим током заряда батареи.

Два слова о деталях: конденсатор С1 накапливает энергию СП, способствуя генерации более мощных импульсов. Его емкость некритична, можно поставить и 470, и 1000 мкФ. Рабочее напряжение — не меньше, чем напряжение СП на ярком солнце. Трансформатор Тр1 намотан на ферритовой «шпульке» внешним диаметром 10 и высотой 15 мм (таких полно в старых мониторах и телевизорах). Допустимо использовать обломок ферритового стержня длиной 20–30 мм, насадив на него пару картонных щечек. Намотка ведется «внавал» любым изолированным проводом диаметром 0,15 — 0,25 мм.

Сначала наматывают коллекторную часть обмотки (правую по схеме) из 300 витков, затем делают отвод и доматывают (в ту же сторону!) базовую часть обмотки (левую по схеме) из 150 витков, можно более тонким проводом.

Транзистор VT1 — любого типа, кремниевый, маломощный. Защитный диод VD1 — также любой, маломощный, желательно германиевый, но будет работать и кремниевый. Налаживание инвертора сводится к подбору резистора и конденсатора цепочки R1, С2 по максимуму тока, отдаваемому инвертором при малой освещенности СП. Очень полезно проконтролировать наличие и форму импульсов на коллекторе VT1 с помощью осциллографа. Увеличивая освещенность (поднося СП к настольной лампе), наблюдают увеличение длительности импульсов, что соответствует росту зарядного тока, а затем и срыв колебаний при дальнейшем росте тока.

Автор очень надеется, что читатели повторят, а затем и усовершенствуют это простое устройство — «кирпичик» будущей Солнечной Энергетики.

В. ПОЛЯКОВ, профессор
