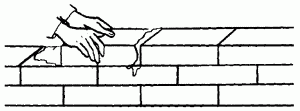

Рис. 54. Поджатие кирпича.

Равномерное по толщине расстилание раствора является едва ли не самым важным моментом в процессе кирпичной кладки – от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Для ложкового верстового ряда раствор расстилают в виде грядки шириной 80–100 мм, для тычкового – 200–220 мм. При кладке в пустошовку, то есть когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилают с отступом от лицевой поверхности стены на 20–30 мм. При кладке с полным заполнением швов раствор расстилают с отступом на 10–15 мм.

Толщина грядки раствора в среднем должна быть 20–25 мм. Это обеспечивает при укладке кирпича толщину шва 10–12 мм.

При кладке стен расстилают раствор под ложковые ряды через боковую грань лопаты, а под тычковые ряды – через ее передний край; растворную грядку разравнивают тыльной стороной лопаты. При укладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке столбов большего сечения раствор расстилают так же, как и при возведении стен.

На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее. Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойств раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича.

Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения их пластичности в процессе приготовления рекомендуется добавлять пластифицирующие добавки.

Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в оптимальные сроки.

Подвижность раствора для кирпичной кладки стен и столбов из обыкновенного керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9–13 см. При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор с подвижностью не более 7–8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки. Подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12–14 см при кладке из сухого кирпича в жаркую погоду.

Непосредственно перед подачей любой раствор необходимо перемешать, так как за то время, пока он лежит в ящике, тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Кладку верст ведут тремя способами: вприжим, вприсык и вприсык с подрезкой раствора, а забутки – вполуприсык. Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки. Способом вприжим (рис. 55) выкладывают стены из кирпича на жестком растворе (осадка конуса 7–9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты.

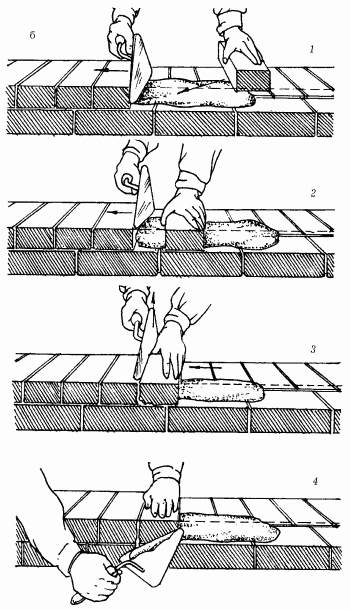

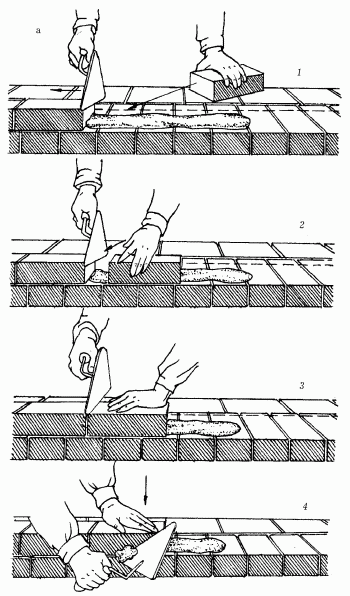

Рис. 55. Кладка кирпичей способом вприжим: а – ложкого ряда; б – тычкового ряда; 1–4 – последовательность действий.

При этом раствор расстилают с отступом от лица стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей.

Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой подносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы.

Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за 1 прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками двух кирпичей.

Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.

Способом вприсык (рис. 56) ведут кладку на пластичных растворах (осадка конуса 12–13 см) с неполным заполнением швов раствором по лицу стены, то есть впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.

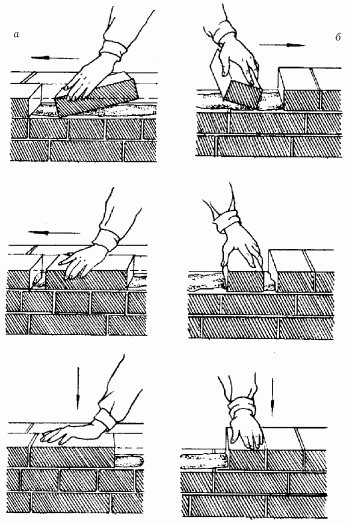

Рис. 56. Кладка способом вприсык: а – ложковго ряда; б – тычкового ряда.

Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.
