Слоистые камни не рекомендуется укладывать на ребро, их располагают в кладке с горизонтальной ориентацией слоев. При кладке из колотого бутового камня швам стараются придать горизонтальное положение.

Существует несколько видов кладки бутового камня:

– классическая;

– мозаичная;

– комбинированная;

– кладка из булыжника.

Классическая кладка проста в исполнении, не занимает много времени, однако требует больших подготовительных работ, таких как обтесывание камней (рис. 66).

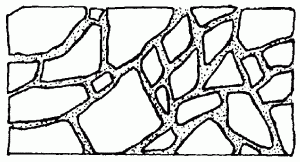

Рис. 66. Классическая кладка бутового камня.

Кладка из булыжника (рис. 67) ведется без подготовительных работ, однако требует больше времени для подбора камней. Этот вид кладки в основном используют в декоративных целях, для фундаментов он не годится.

Рис. 67. Кладка из булыжников.

Для мозаичной кладки камни предварительно подбирают по форме и тщательно укладывают, соблюдая одинаковую толщину шва. Этот вид кладки в основном используется для возведения цоколей (рис. 68).

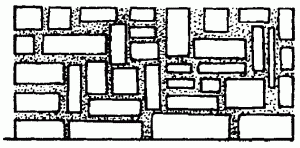

Рис. 68. Мозаичная кладка из бутового камня.

Комбинированную кладку из бутового камня (рис. 69) часто сочетают с кирпичной кладкой или бетонной стеной. При этом каменная кладка должна быть связана с кирпичной с помощью перевязки.

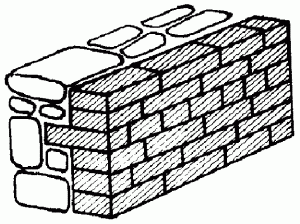

Рис. 69. Комбинированная кладка.

Для соединения с бетонной или кирпичной стеной устанавливают проволоку, куски арматуры или металлические штыри, концы которых замуровываются в каменную кладку.

При строительстве частных домов часто используют сочетание кладок (рис. 70). Например, классическая кладка стены дома из колотого камня сочетаются с мозаичной кладкой цоколя, а цоколь одновременно является стеной подвала.

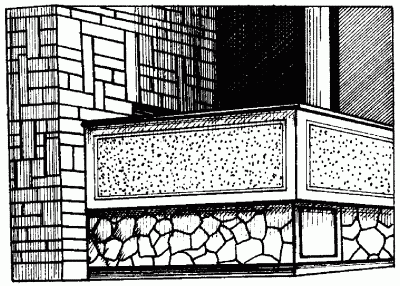

Рис. 70. Сочетание кладок.

Известны 4 вида кладки из бутового камня:

1. Под лопатку.

2. Под скобу.

3. Под залив.

4. С виброуплотнением.

Кладку первого вида ведут горизонтальными рядами толщиной не более 25 см. Сначала выполняют приколку камня, заполнение пустот щебенчатым раствором и перевязку швов. Толщина шва должна быть не более 15 мм и по всей длине ряда одинаковой, но сами ряды могут иметь разную толщину. Самый нижний ряд выполняют насухо, без применения раствора. Камни для этого требуются преимущественно крупные, направленные постелью вниз. Второй и последующие ряды выкладывают следующим образом: каждый камень ставят в свежеуложенный раствор, осаживая его с помощью трамбовки. Пустоты между камнями заполняют мелким щебнем, заливая его затем жидким раствором.

Кладку «под лопатку» ведут так: сначала укладывают верстовые камни. До возведения внутренней и наружной поверхности кладки на пересечениях и через каждые 4 м прямых стен устанавливают маяки, по которым с двух сторон кладки натягивают причальные шнуры. С их помощью по мере подъема кладки проверяют прямолинейность наружной стороны фундамента или стены.

Для определения устойчивости камней первого ряда их кладут насухо без раствора, после чего заливают слой раствора, предварительно приподняв камень, а затем слегка осадив его постукиванием молотка.

После кладки верст начинают заполнять забутку, или середину фундамента. Раствор в забутку кладут лопатой. Его должно быть столько, чтобы при укладке камней избыток раствора просачивался в вертикальные и горизонтальные швы среди камней. При возведении забутки следует соблюдать перевязку швов, то есть периодически менять тычки с ложками. Одновременно камни осаживают молотком или трамбовкой. Нужно следить за тем, чтобы камни без раствора между собой не соприкасались, поскольку это приведет к снижению прочности кладки.

После возведения забутки приступают к расщебенке кладки. С помощью молотка слегка постукивают по камням, в результате чего щебень с раствором заполняет все пустоты между ними. Затем каждый уложенный ряд ровняют. Таким образом выкладывают все последующие ряды.

Кладку «под скобу» выполняют при строительстве столбов и простенков. В этом случае камни подбирают одинакового размера, используя шаблон (рис. 71). Кладка «под скобу» – разновидность кладки «под лопатку».

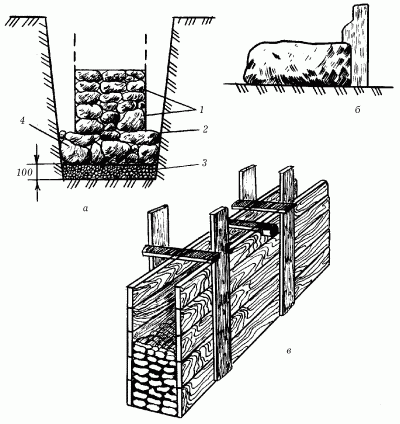

Рис. 71. Виды бутовой кладки: а – под лопатку; б – под скобу; в – под лопатку с приколкой лицевой поверхности; 1 – перстовые камни; 2 – раствор; 3 – щебеночное основание; 4 – постелистые камни.
