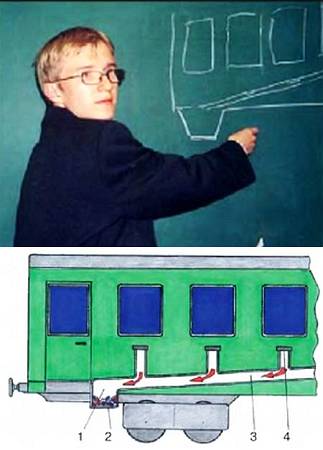

Чтобы воспользоваться устройством, пассажир нажимает на крышку и бросает мусор в трубопровод. Под действием возвратной пружины крышка возвращается на свое прежнее место. Банка, пакет или скомканная газета благодаря наклону трубопровода, но в большей степени благодаря его тряске на пружинящих подвесках перемещается по трубопроводу и попадает в мусорный контейнер.

А чтобы мусор не застревал, на перегонах, когда поезд движется с максимальной скоростью, Роман предлагает периодически направлять в мусоропровод встречный поток воздуха. Он прочистит трубу.

ДЕЛО В ШЛЯПЕ

В странах с жарким климатом для защиты головы от палящих лучей используют широкополые шляпы. Они хорошо защищают от прямых солнечных лучей, но не спасают от… горячего воздуха. Вот почему даже в широкополой шляпе можно получить тепловой удар. Изобретатели предлагали выполнить в шляпе кольцевой канал с отверстиями, прогонять через них воздух с помощью маломощного вентилятора, работающего от солнечной батареи, закрепленной на полях.

Конечно, в режиме обдува голова перегревается меньше. Семиклассник Евгений Логунов в тропиках не был, но в предложенном варианте сразу же обнаружил недостатки. По его мнению, шляпу можно существенно облегчить, а главное, она будет охлаждать голову. Давайте разберемся (см. рис.).

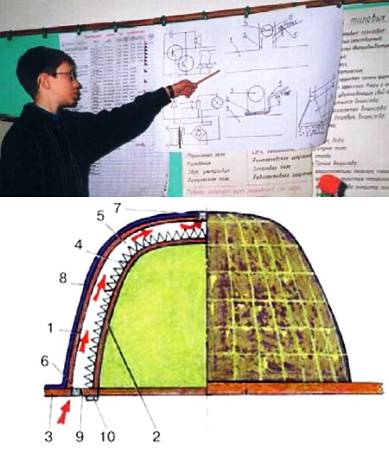

Тулья шляпы Евгения Логунова состоит из наружного 1 и внутреннего 2 слоев, а также обычных полей 3. К внутреннему слою плотно прилегает термобатарея 4. Между термобатареей и наружным слоем тульи предусмотрено свободное пространство 5. На полях и на тулье помещены пленочные элементы солнечной батареи 8. С термобатареей они соединены таким образом, что холодные ее спаи обращены к голове, а горячие — наружу. Как видите, предусмотрел Логунов и переменный резистор 9, и тумблер 10, назначение которых понятно без объяснений.

Солнечный свет на пленочных элементах преобразуется в электрическую энергию, которая подается на термобатарею. Холодные ее спаи через внутренний слой шляпы охлаждают голову. Горячие же — нагревают воздух в свободном пространстве, и он, как более легкий, выходит из свободного пространства через многочисленные отверстия 7. Тем временем на его место через отверстие 6 поступает наружный воздух.

БЕЗОПАСНЫЙ УТЮГ

Казалось бы, конструкция утюга достигла совершенства и предложить что-то новое трудно. Но… Изобретательница из Англии, посчитав, что изобретатели-мужчины вряд ли способны понять женскую психологию, придумала безопасный утюг. Суть изобретения настолько проста, что приходится только удивляться, как подобная идея не пришла никому в голову. Изобретательница предложила сместить центр тяжести утюга так, чтобы, как только его выпускают из руки, утюг как ванька-встанька, поднимался на дыбы. Правда, работать таким утюгом неудобно: ведь при глажке необходимо постоянно давить на ручку вниз, чтобы удержать его в горизонтальном положении. Именно на это обстоятельство обратил внимание уже знакомый вам Евгений Логунов и решил усовершенствовать безопасный утюг.

Предложенный Евгением утюг включает корпус 1, металлическую подошву 2, электронагревательный элемент 3, теплоизолирующие прокладки 4 и пустотелую рукоятку 5 (см. рис.). Внутри рукоятки помещены спаренные между собой соленоиды 6 и 7, внутренние полости которых образуют общий канал 8, в котором помещена направляющая трубка 9 из жесткого материала.

В эту трубку установлен массивный магнитный сердечник 10, способный легко перемещаться справа-налево.

Обмотки соленоидов включены последовательно и подсоединены к электрической схеме через выпрямительное устройство. Обратите внимание на то, что направление тока в одном соленоиде противоположно направлению тока в другом. На рукоятке шарнирно закреплен подпружиненный рычаг 11, управляющий переключателем направления тока. Так, когда переключатель прижат к рукоятке, ток по обмоткам соленоидов идет в одном направлении, а когда отпущен — в противоположном. На заднем торце сердечника закреплены толкатель 12 и пружина 13. На задней стенке канала установлена кнопка 14, управляющая подачей питания на утюг. Обычный шнур с вилкой 15 служит для включения утюга в розетку сети.

Рукоятка соединена с корпусом посредством планки 16, наклоненной под углом примерно 45 градусов. На планке предусмотрены опорные выступы 17.

При включении вилки в розетку электрическое питание на схему утюга не поступает, пока цепь разомкнута кнопкой. Если взять его за рукоятку, то по мере приближения оси направляющей трубы к горизонтальному положению давление сердечника на пружину ослабевает. Наконец, наступает момент, когда пружина отталкивает сердечник с толкателем. Кнопка освобождается от контакта с толкателем и включает электрическое питание. Рычаг плотно прижимается рукой к рукоятке, переключатель подает напряжение на обмотки соленоидов таким образом, что правый соленоид выталкивает сердечник, а левый его втягивает. Сердечник устанавливается в передней части канала, а центр тяжести корпуса располагается над центром подошвы утюга.

Далее глажение осуществляют так же, как обычным утюгом. При перерывах в работе рукоятку, как правило, выпускают из рук. Конец рычага переходит в отжатое положение, переводя переключатель в положение подачи тока на обмотки соленоидов в противоположном направлении. Левый соленоид выталкивает сердечник, а правый его втягивает. Таким образом, сердечник вновь перемещается в крайнее заднее положение. Центр тяжести утюга смещается назад, и он опускается на выступы. Толкатель нажимает на кнопку, питание отключается.
