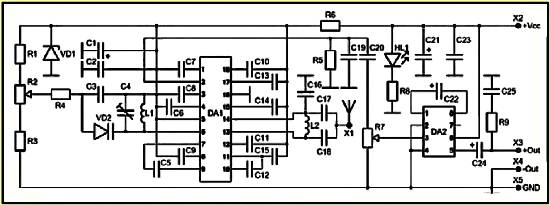

Напряжение питания подается на контакты Х2 (+) и Х5 (-), громкоговоритель подключается к контактам ХЗ (+) и Х4 (-).

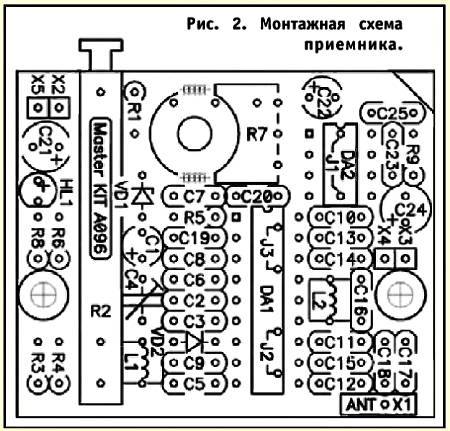

Конструктивно радиоприемник выполнен на печатной плате из фольгированного стеклотекстолита, на которой также размещены органы настройки, индикации и управления. Монтажная плата приемника приведена на рис. 2. В

В качестве монтажной платы можно использовать так называемую плату-слепыш, которая продается в магазинах радиодеталей.

Все радиоэлементы, входящие в комплект, устанавливаются на печатной плате методом пайки. Для удобства монтажа на плате показано расположение элементов.

Все необходимые для сборки элементы показаны в таблице.

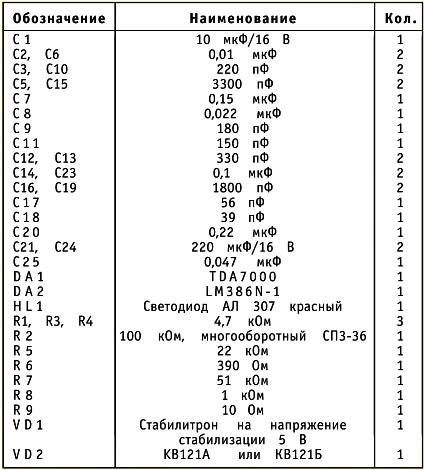

Таблица. Перечень элементов

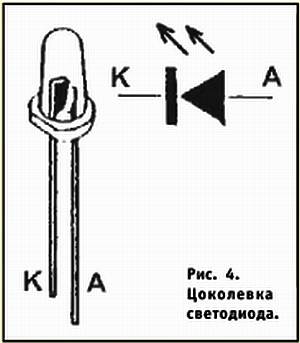

На рисунках 3–5 показаны цоколевки используемых полупроводниковых компонентов.

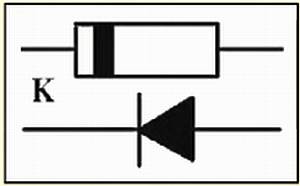

Рис. 3. Цоколевка диода.

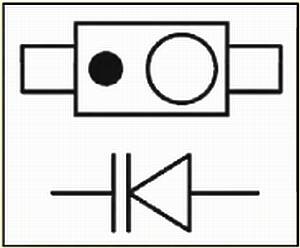

Рис. 5. Цоколевка варикапа.

Бескаркасные катушки L1, L2 изготавливаются самостоятельно из медного изолированного провода. И содержит 5 витков на оправке 3 мм проводом ПЭВ А 0,6, a L2 — 6 витков на оправке 5 мм тем же проводом. В качестве оправки для намотки катушек можно использовать хвостовик сверла подходящего диаметра.

Собрав приемник, установите регулятор громкости в среднее положение, подключите громкоговоритель и подайте напряжение питания.

Перемещаясь по диапазону частот потенциометром R2, определите по расположению известных радиостанций, в какой его части вы приблизительно находитесь.

Далее, сжимая-разжимая витки катушки L1 (для этого используйте пластиковую или деревянную палочку), необходимо «уложить» диапазон частот 64…108 МГц в диапазон перестройки потенциометра R2. Катушкой L2 настраивается уверенный прием «крайних» радиостанций диапазона.

Внешний вид собранного УКВ-радиоприемника показан на рисунке 6.

Юрий САДИКОВ, научный сотрудник

* * *
