К системе внутренней канализации относятся:

сеть трубопроводов (отводки, стояки, выпуски, коллекторы и т. п.);

приемники сточных вод (умывальники, раковины, унитазы);

оборудование для перекачки (очистки) сточных вод;

вентиляционные трубопроводы;

гидравлические затворы (сифоны) для защиты от проникновения внутрь помещения канализационных газов;

ревизии, прочистки (устанавливаются при засорах);

установки локальной очистки водостока (бензиноуловители, нейтрализаторы и т. п.);

смотровые колодцы.

Трубопроводы внутренней канализации работают по самотечному типу и включают отводные трубы, стояки и выпуски.

Материалами отводных трубчаще всего служат пластик (ПВП) и чугун. Материал для заделывания раструбов – обработанная смолой пенька, цемент, асбестоцемент. Ведут трубы по стенам, над полом. Отвод сточных вод может осуществляться также по открытым или закрытым каналам.

Для того чтобы сделать разъемное соединение в трубе удобным для эксплуатации и ремонта, на ее концах устанавливают сгоны (рис. 2.4).

Рис. 2.4.Сгоны в канализационной трубе (фото автора, 2009 г.)

Стоякиразмещают в зависимости от расположения санитарных приборов. Диаметр стояка должен быть равен диаметру самой большой из присоединенных к нему отводных труб, однако не меньше 50 мм. Трубы для стояков изготавливаются из чугуна или пластика (ПВП).

Для вентилируемых стояков вентиляционным отверстием служит их верх, выведенный на крышу дома. Расстояние от окон должно быть не менее 4 м. Диаметр вытяжки – от 100 мм.

Выпуск– это фрагмент трубы от основания стояка до ближайшего смотрового колодца. Завершающий (последний) дворовой колодец является контрольным. Выпуски, как и стояки, изготавливают из пластика (ПВП) или чугуна. Место их прокладки – в подвальных помещениях, под полом или потолком. При этом обязательным является соблюдение определенного уклона и расстояния (табл. 2.1).

Таблица 2.1.Рекомендуемые размеры выпусков, соединяющих стояки и оси смотровых колодцев

Минимальная длина выпуска от стены (рис. 2.5) до оси колодца при плотном непросадочном грунте – 3 м, а при неустойчивом просадочном грунте – 5 м.

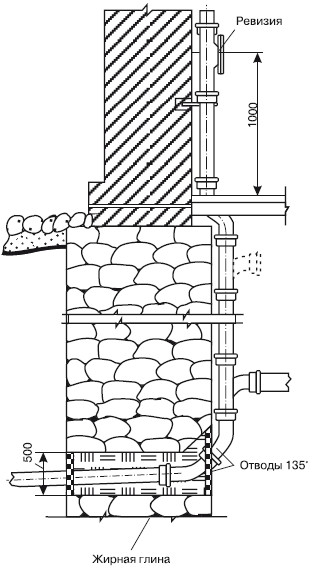

Рис. 2.5.Прокладка выпуска через фундамент стены

Централизованная канализация бывает двух типов: общесплавная и раздельная.

При общесплавнойнефильтрованные (дождевые, талые) воды смешиваются с бытовыми водоотходами в канализационной сети.

Раздельнаяподразумевает, что дождевые воды следуют по изолированным водостокам (ливневкам) и поступают в природные водоемы (озера, реки и т. д.). Такой метод вывода и очистки сточных вод является самым экономически выгодным (рис. 2.6).

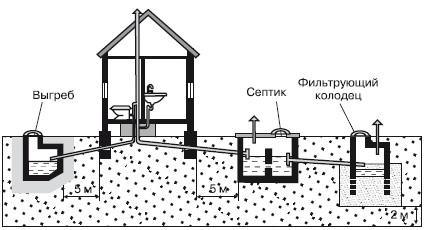

Рис. 2.6.Раздельная система канализации

В системе централизованной канализации сточные воды поступают из здания в дворовые линии городской канализации и далее в канализационный коллектор. Для свободного прохода сточных вод трубы вкапывают в землю под небольшим углом. Если уровень вкапывания больше уровня водоема, в который выходит сток, то на конце коллектора устанавливают систему перекачки со специальными насосами. Их функция – перекачка сточных (фекальных) вод по напорному коллектору в главные (городские) очистные системы.

Перегной осадка происходит в отстойниках, процесс ускоряется в ме-тантенках (герметизированных реакторах-смесителях) за счет термического воздействия. При перегнивании образуется метан, который часто используют в качестве топлива, а осадок (высушенный ил) становится удобрением.

Методов очистки сточных вод существует несколько. Например, в городской канализации используется метод очистки специальными микроорганизмами. Они существуют в кислородной среде и уничтожают грязевые отходы сточных вод.
