Основная деталь водогрейной колонки – цилиндрический корпус, состоящий из листовой стали толщиной, как правило, до 3 мм. Внутри корпуса находятся топка и газовый теплообменник (рис. 1.8). Место заполнения колонки водой – между кожухом и трубой. Подача холодной воды осуществляется через смеситель, забор горячей – через вентиль горячей воды. Переключение смесителя обеспечивает подачу воды в душевую.
При печном отоплении водогрейную стальную колонку монтируют в кухонный очаг.
Бесспорными преимуществами обладают системы отопления с использованием электроэнергии.

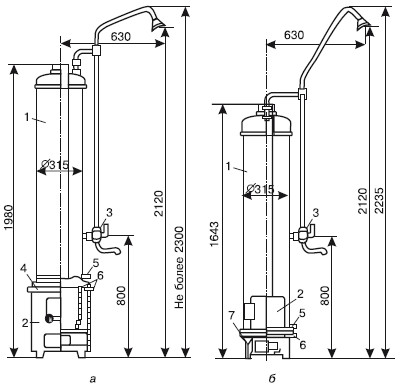

Рис. 1.8.Схема водогрейной колонки:
а– с чугунной топкой; б– со встроенной стальной топкой; 1– водяной бак; 2– топка; 3– смеситель; 4– кольцо топки; 5– сливной штуцер; 6– заполнитель из смеси глины с асбестом; 7– подставка
Достоинства электронагревателей:
удобство эксплуатации;
экономичность;
компактность;
высокие санитарно-гигиенические показатели.
Устройство электронагревателей воды представлено на рис. 1.9.
Электронагреватели классифицируют на проточные (скоростные) и накопительные (емкостные).
Соединительная вставка проточных электронагревателей подает к ним воду прямо из водопровода. Оптимальный способ их установки – стыковка шланга душевого смесителя с входным отверстием водонагревателя.

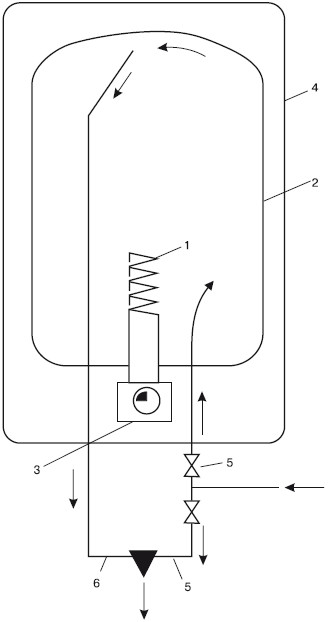

Рис. 1.9.Схема электронагревателя воды:
1– трубчатый нагреватель; 2– емкость; 3– регулятор; 4– кожух; 5– холодная вода; 6– горячая вода
К их достоинствам можно отнести: высокотехнологичность изготовления;
высокую производительность (до 6 л горячей воды в минуту);
надежность и удобство эксплуатации;
компактность.
Накопительные электронагреватели состоят из емкости (бака), нагревающей воду до +70 °C. Время подогрева зависит от объема бака. Когда вода станет нужной температуры, ТЭНы (нагревательные элементы внутри накопителя) автоматически отключаются. Предусмотрено также восстановление объема воды путем автозабора из водопроводных систем.
Совет
Прежде чем приобрести накопительный водонагреватель, следует произвести расчет потребления горячей воды на всех членов семьи. Это поможет в выборе наиболее подходящей для вас модели. Объем накопительного нагревателя, подключенного к душу, должен быть не менее 50 л.
Считается, что накопительные нагреватели потребляют меньше энергии. Это связано с меньшей потребляемой мощностью в отличие от проточных. Однако накопительные требуют больше времени для нагрева воды, тогда как проточные нагревают воду моментально за счет большей мощности. Экономичность работы проточных нагревателей возможна лишь в случае расхода электроэнергии только во время эксплуатации воды, тогда как накопительные требуют постоянной «подпитки» электричеством.
Нагреватели, относящиеся к напорной нагревательной системе,имеют объем до 1000 л и обслуживают несколько водоподающих устройств (многоточечный водоразбор). Напорная система находится под постоянным давлением.
Такие подогреватели оснащены закрытым воздухосборником, вверху которого располагается водоподающая линия. Удаление воздуха происходит через водоразборные краны. Постоянный контроль водяного давления при многоточечном водоразборе – гарантия одновременной и бесперебойной работы водоподающих устройств.
Примечание
Для небольшой семьи идеально подходят настенные напорные водонагреватели (объемом до 200 л).
Во многих странах мира (особенно в южных, где повышенная солнечная активность) в качестве альтернативного источника энергии постепенно завоевывают популярность солнечные батареи(рис. 1.10). В нашей стране также налажено их производство (в частности, в Краснодарском крае).

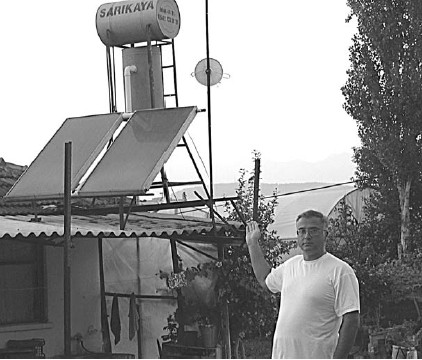

Рис. 1.10.Реальность XXI в.: солнечные батареи могут и воду нагреть, и снабдить аккумулятор электричеством (фото автора, 2009 г.)
Основное место установки солнечных батарей – крыша дома, угол расположения – от 30 до 50°. Это способствует максимальному поглощению батареей солнечных лучей.
Днем при активном солнце солнечная батарея работает в максимальную силу, энергия идет по прямому назначению: нагревает аккумулятор (бак с водой) и дает заряд аккумуляторной батарее. Ночью или в пасмурную погоду тепло от аккумулятора поступает в систему отопления и горячего водоснабжения, и аккумуляторная батарея вырабатывает электроэнергию (рис. 1.11). Основное отличие солнечных батарей от других источников электропитания – отсутствие угрозы короткого замыкания.
