3. Если у сервера есть прослушиваемый сокет IPv6, связанный с адресом IPv6, не являющимся адресом IPv4, преобразованным к виду IPv6, или его сокет связан с универсальным адресом при установленном параметре сокета IPV6_V6ONLY (раздел 7.8), этот сокет может принимать исходящие соединения только от клиентов IPv6.

Теперь мы поменяем протоколы, используемые клиентом и сервером в примере из предыдущего раздела. Сначала рассмотрим TCP-клиент IPv6, запущенный на узле с двойным стеком протоколов.

1. Сервер IPv4 запускается на узле, поддерживающем только IPv4, и создает прослушиваемый сокет IPv4.

2. Запускается клиент IPv6 и вызывает функцию

, запрашивая только адреса IPv6 (запрашивает семейство и устанавливает флаг в структуре ). Поскольку у сервера, поддерживающего только IPv4, есть лишь записи типа А, мы видим, согласно табл. 11.3, что клиенту возвращается адрес IPv4, преобразованный к виду IPv6.

3. Клиент IPv6 вызывает функцию connect с адресом IPv4, преобразованным к виду IPv6, в структуре адреса сокета IPv6. Ядро обнаруживает преобразованный адрес и автоматически посылает серверу сегмент SYN IPv4.

4. Сервер отвечает сегментом SYN/ACK IPv4, и устанавливается соединение, по которому происходит обмен дейтаграммами IPv4. Этот сценарий мы схематически изображаем на рис. 12.3.

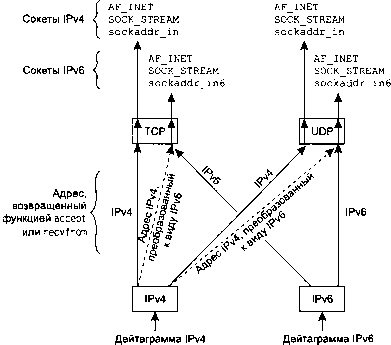

Рис. 12.3. Обработка клиентских запросов в зависимости от типа адреса и типа сокета

Если TCP-клиент IPv4 вызывает функцию

, задавая адрес IPv4, или если UDP-клиент IPv4 вызывает функцию , задавая адрес IPv4, ничего особенного не происходит. На рисунке это изображено двумя стрелками, помеченными «IPv4».

Если TCP-клиент IPv6 вызывает функцию

, задавая адрес IPv6, или если UDP-клиент IPv6 вызывает функцию , задавая адрес IPv6, тоже ничего особенного не происходит. На рисунке это показано двумя стрелками, помеченными «IPv6».

Если TCP-клиент IPv6 вызывает функцию

, задавая адрес IPv4, преобразованный к виду IPv6, или если UDP-клиент вызывает функцию , задавая адрес IPv4, преобразованный к виду IPv6, ядро обнаруживает сопоставленный адрес и инициирует отправку дейтаграммы IPv4 вместо дейтаграммы IPv6. На рисунке это показано двумя штриховыми стрелками.

Клиент IPv4 не может задать адрес IPv6 ни функции

, ни функции , поскольку 16-байтовый адрес IPv6 не соответствует 4-байтовой структуре в структуре IPv4 . Следовательно, на рисунке нет стрелок от сокетов IPv4 к протоколу IPv6.

В предыдущем разделе (дейтаграмма IPv4, приходящая для сокета сервера IPv6) преобразование полученного адреса IPv4 к виду IPv6 выполняется ядром и результат прозрачно (то есть незаметно для приложения) возвращается приложению функцией

или . В этом разделе (если необходимо отправить дейтаграмму IPv4 на сокете IPv6) преобразование адреса IPv4 к виду IPv6 выполняется распознавателем в соответствии с правилами, представленными в табл. 11.3, и затем преобразованный адрес прозрачно передается приложению функцией или .

Таблица 12.2, содержащая сочетания клиентов и серверов, подводит итог обсуждению, проведенному в данном и предыдущем разделах.

Таблица 12.2. Обобщение совместимости клиентов и серверов IPv4 и IPv6

	Сервер IPv4, узел только IPv4 (только А)	Сервер IPv4, узел только IPv6 (только AAAA)	Сервер IPv4, узел с двойным стеком (А и AAAA)	Сервер IPv6, узел с двойным стеком (А и AAAA)
Клиент IPv4, узел только IPv4	IPv4	Нет	IPv4	IPv4
Клиент IPv6, узел только IPv6	Нет	IPv6	Нет	IPv6
Клиент IPv4, узел с двойным стеком	IPv4	Нет	IPv4	IPv4
Клиент IPv6, узел с двойным стеком	IPv4	IPv6	Нет*	IPv6

Каждая ячейка этой таблицы содержит поля «IPv4» или «IPv6» с указанием используемого протокола, если данное сочетание работает, либо «нет», если комбинация недопустима. Ячейка в последней строке третьей колонки отмечена звездочкой, поскольку совместимость зависит от адреса, выбранного клиентом. При выборе записи типа AAAA отправка дейтаграммы IPv6 будет невозможна. Но выбор записи типа А, которая возвращается клиенту как адрес IPv4, преобразованный к виду IPv6, приведет к отправке дейтаграммы IPv4. Перебрав все адреса, возвращаемые

, мы обязательно доберемся до адреса IPv4, преобразованного к виду IPv6, пусть даже и потратив некоторое время на безуспешное ожидание.
