Два параметра заполнения (pad options) определены в RFC 2460 [27] и могут быть использованы как в заголовке параметров для транзитных узлов, так и в заголовке параметров получателя. Один из параметров транзитных узлов — параметр размера увеличенного поля данных( jumbo pay load length option) — определен в RFC 2675 [9]. Ядро генерирует этот параметр по мере необходимости и обрабатывает при получении. Новый параметр увеличенного объема данных для IPv6, аналогичный параметру извещения маршрутизатора( router alert), описан в RFC 2711 [87]. Эти параметры изображены на рис. 27.5. Есть и другие параметры (например, для Mobile-IPv6), но мы их на рисунке не показываем.

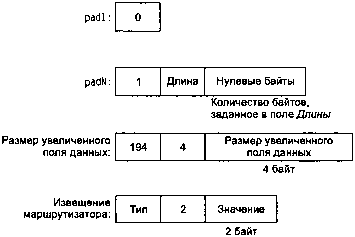

Рис. 27.5. Параметры IPv6 для транзитных узлов

Параметр

— это единственный параметр, для которого не указывается длина и значение. Его назначение — вставка одного пустого байта для заполнения. Параметр используется, когда требуется вставить 2 или более байта заполнения. Для 2 байт заполнения длина параметра будет иметь нулевое значение, а сам параметр будет состоять из поля типа и поля длины. В случае 3 байт заполнения длина будет равна 1, а следом за полем длины будет стоять один нулевой байт. Параметр размера увеличенного поля данных допускает увеличение поля размера дейтаграмм до 32 бит и используется, когда 16-разрядное поле размера, показанное на рис. А.2, оказывается недостаточно большим.

Мы показываем эти параметры схематически, потому что для всех параметров получателя и транзитных узлов действует так называемое условие выравнивания( alignment requirement), записываемое как xn + y. Это означает, что сдвиг данного параметра относительно начала заголовка равен числу, nраз кратному xбайтам, к которому добавлено убайтов (то есть величина сдвига в байтах равна xn + y). Например, условие выравнивания для параметра размера увеличенного поля данных записывается как 4 n+ 2. Это означает, что 4-байтовое значение параметра (длина размера увеличенного поля данных) будет выровнено по 4-байтовой границе. Причина, по которой значение y для этого параметра равно 2, заключается в том, что параметры транзитных узлов и получателя начинаются именно с двух байтов — один байт используется для указания типа, другой — для указания длины (см. рис. 27.4). Для параметра уведомления маршрутизатора условие выравнивания записывается как 2 n + 0, благодаря чему 2-байтовое значение параметра оказывается выровненным по 2-байтовой границе.

Параметры транзитных узлов и параметры получателя обычно задаются как вспомогательные данные в функции

и возвращаются функцией также в виде вспомогательных данных. От приложения не требуется никаких специальных действий для отправки этих параметров — нужно только задать их при вызове функции . Но для получения этих параметров должен быть включен соответствующий параметр сокета: для параметра транзитных узлов и для параметров получателя. Например, чтобы можно было получить оба параметра, нужен следующий код:

На рис. 27.6 показан формат объектов вспомогательных данных, используемый для отправки и получения параметров транзитных узлов и параметров получателя.

Рис. 27.6. Объекты вспомогательных данных, используемые для параметров транзитных узлов и параметров получателя

Чтобы уменьшить объем дублированного кода, определены семь функций, которые создают и обрабатывают эти вспомогательные объекты данных. Следующие четыре функции формируют отправляемый параметр.

Функция

возвращает количество байтов, необходимое для данного параметра. Если аргумент не является нулевым указателем, функция инициализирует заголовок расширения. Значение -1 возвращается при аварийном завершении работы в том случае, если аргумент не кратен 8. (Все заголовки параметров транзитных узлов и получателя в IPv6 должны быть кратны 8.)
