Заголовок маршрутизации IPv6 используется для маршрутизации от отправителя в IPv6. Первые два байта заголовка маршрутизации такие же, как показанные на рис. 27.3: поле следующего заголовка( next header) и поле длины заголовка расширения( header extension length). Следующие два байта задают тип маршрутизации( routing type) и количество оставшихся сегментов( number of segments left) (то есть сколько из перечисленных узлов еще нужно пройти). Определен только один тип заголовка маршрутизации, обозначаемый как тип 0. Формат заголовка маршрутизации показан на рис. 27.7.

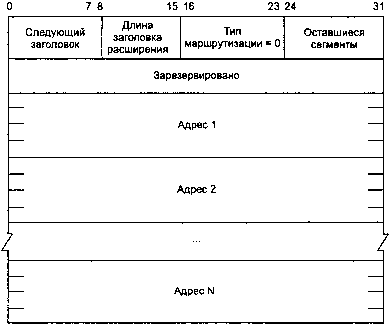

Рис. 27.7. Заголовок маршрутизации IPv6

В заголовке маршрутизации IPv6 может появиться неограниченное количество адресов (реальное ограничение накладывается длиной пакета), а количество оставшихся сегментов не должно превышать количество адресов в заголовке. Документ RFC 2460 [27] описывает подробности обработки этого заголовка при пересылке его в направлении получателя. Там же вы можете найти подробно рассмотренный пример.

Заголовок маршрутизации обычно задается как вспомогательные данные в функции

и возвращается в виде вспомогательных данных функцией . Для отправки заголовка приложению не требуется выполнять какие-либо специальные действия — достаточно просто указать его при вызове функции . Но для получения заголовка маршрутизации требуется, чтобы был включен параметр :

На рис. 27.8 показан формат объекта вспомогательных данных, используемый для отправки и получения заголовка маршрутизации. Для создания и обработки заголовка маршрутизации определены шесть функций. Следующие три функции используются для создания отправляемого параметра.

Рис. 27.8. Объект вспомогательных данных для заголовка маршрутизации IPv6

Функция

возвращает количество байтов, необходимое для размещения объекта вспомогательных данных, содержащего заголовок маршрутизации указанного типа (обычно это ) с заданным количеством сегментов.

Функция

инициализирует буфер, на который указывает аргумент , для помещения заголовка маршрутизации типа type и заданного количества сегментов. Возвращаемое значение этой функции — указатель на буфер. Этот указатель используется как аргумент при вызове следующей функции. Функция возвращает в случае возникновения ошибок (например, при недостаточном размере предоставленного буфера).

Функция

добавляет адрес IPv6, на который указывает аргумент , к концу составляемого заголовка маршрутизации. В случае успешного выполнения обновляется значение элемента заголовка маршрутизации, чтобы учесть добавленный новый адрес.

Следующие три функции манипулируют полученным заголовком маршрутизации:

Функция

принимает в качестве аргумента заголовок маршрутизации, полученный в виде объекта вспомогательных данных (на который указывает аргумент ), и создает новый заголовок маршрутизации (в буфере, на который указывает аргумент ), отправляющий дейтаграммы по обратному маршруту. Указатели in и out могут указывать на один и тот же буфер.
