2.3. Иллюстрации.

2.3.1. Иллюстрации могут быть расположены в тексте документа и (или) в приложениях.

Иллюстрации, если их в данном документе более одной, нумеруют арабскими цифрами в пределах всего документа.

В приложениях иллюстрации нумеруются в пределах каждого приложения в порядке, установленном для основного текста документа.

Ссылки на иллюстрации дают по типу: «рис. 12» или «(рис. 12)».

Ссылки на ранее упомянутые иллюстрации дают с сокращенным словом «смотри»(«см. рис. 12»).

Иллюстрации могут иметь тематический заголовок и подрисуночный текст, поясняющий содержание иллюстрации.

Тематический заголовок (наименование) помещают над иллюстрацией, подрисуночный текст – под ней. Номер иллюстрации помещают под поясняющими данными.

2.4. Формулы.

2.4.1. Формулы в документе, если их более одной, нумеруются арабскими цифрами, номер ставят с правой стороны страницы, в скобках на уровне формулы.

В пределах всего документа или его частей, в случае деления документа на части, формулы имеют сквозную нумерацию.

Ссылки в тексте на порядковый номер формулы дают в скобках, например: «в формуле (3)». При делении документа на части номер части ставится перед порядковым номером формулы и отделяется от последней точкой, например: «в формуле (1.4)».

Значения символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой.

Значение каждого символа печатают с новой строки в той последовательности, в какой они приведены в формуле. Первая строка расшифровки должна начинаться со слова «где», без двоеточия после него.

Если в программном документе приведен перечень этих символов и числовых коэффициентов, значения их под формулой допускается не приводить.

Размерность одного параметра в пределах одного документа должна быть постоянной.

2.5. Ссылки.

2.5.1. В программных документах допускаются ссылки на стандарты (кроме стандартов предприятий), технические условия и другие документы. При ссылках на стандарты и технические условия указывают их обозначение.

Ссылаться следует на документ в целом или на его разделы (с указанием обозначения и наименования документа, номера и наименования раздела или приложения). При повторных ссылках на раздел или приложение указывают только номер.

При ссылках на документ допускается проставлять в квадратных скобках его порядковый номер в соответствии с перечнем ссылочных документов.

Допускается указывать только обозначение документа и (или) разделов без указания их наименований. Ссылки на отдельные подразделы, пункты и иллюстрации другого документа не допускаются. Допускаются ссылки внутри документа на пункты, иллюстрации и отдельные подразделы.

2.6. Таблицы.

2.6.1. Цифровой материал для достижения лучшей наглядности и сравнимости показателей, как правило, следует оформлять в виде таблицы.

2.6.2. Оформление таблиц должно производиться в соответствии с требованиями ГОСТ 1.5–68.

Таблица может иметь заголовок, который следует выполнять строчными буквами.

Прописными должны печататься заглавные буквы и аббревиатуры.

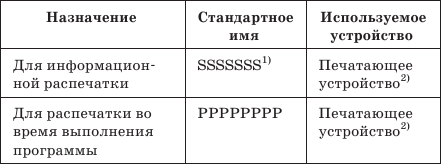

2.6.3. Сноски к таблицам располагают непосредственно под таблицей. Например:

Наборы данных, используемые для распечатки

1) Имя SSSSSSS должно быть задано при настройке операционной системы.

2) Для уменьшения простоев центрального процессора из-за операций ввода-вывода может быть использована магнитная лента.

2.7.Примечания.

2.7.1. В примечаниях к тексту и таблицам указывают только справочные и пояснительные данные.

Одно примечание не нумеруется. После слова «Примечание» ставят точку.

Несколько примечаний следует нумеровать по порядку арабскими цифрами с точкой. После слова «Примечание» ставят двоеточие.

2.7.2. Текст примечаний допускается печатать только через один интервал.

2.8. Сокращения.

2.8.1. Сокращения слов в тексте и надписях под иллюстрацияминедопускаются, заисключением:

• сокращений, установленных в ГОСТ 2.316–68, и общепринятых в русском языке;

• сокращений, применяемых для обозначения программ, их частей и режимов работы, в языках управления заданиями, в средствах настройки программы и т. п., в том числе обозначаемых буквами латинского алфавита.

Если в документе принята особая система сокращений слов или наименований, то в нем должен быть приведен перечень принятых сокращений.
